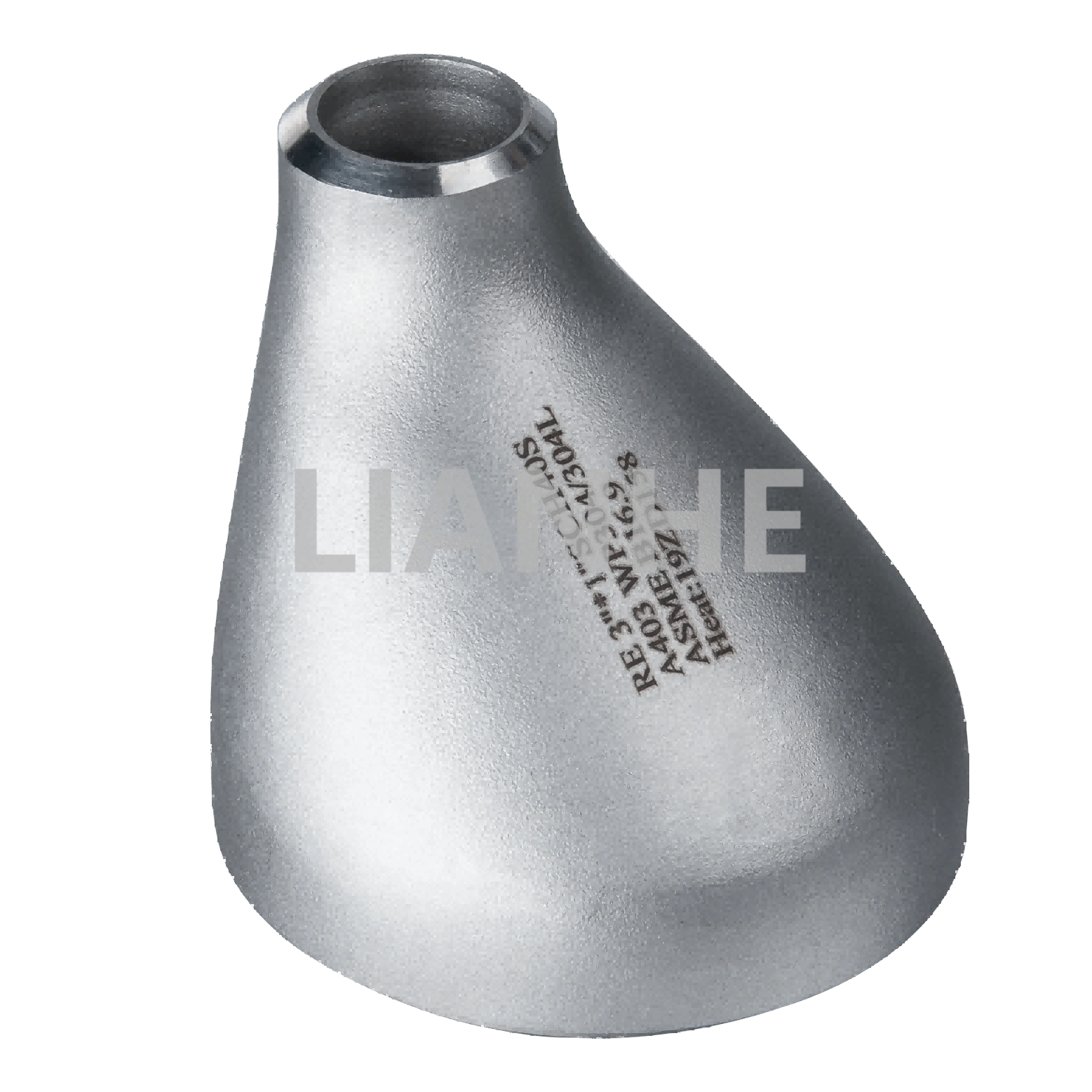

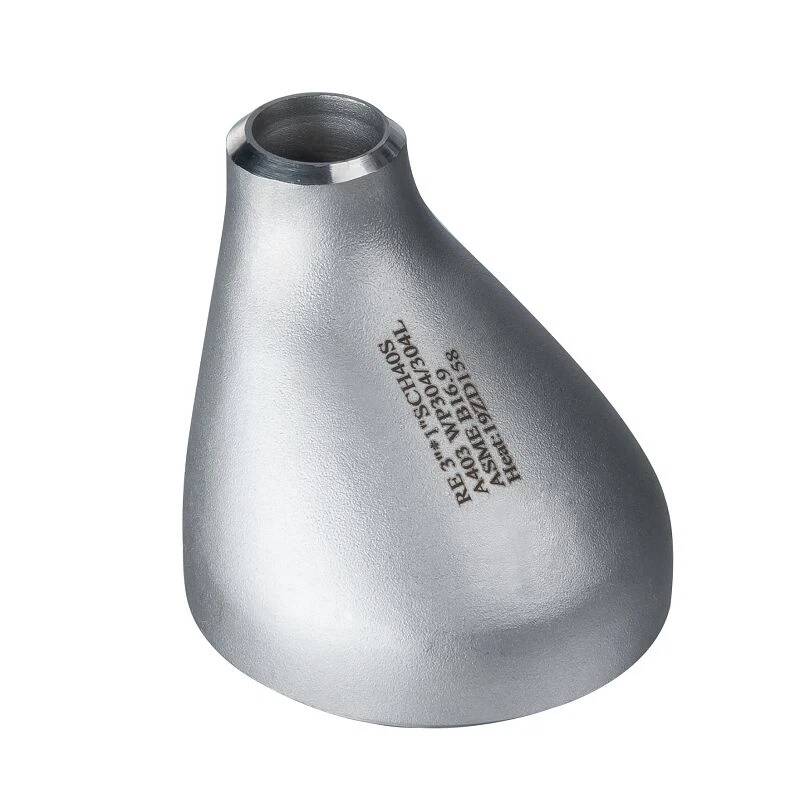

Le réducteur excentrique BW (soudé bout à bout) en acier inoxydable haute performance est un raccord de tuyauterie spécialisé conçu pour connecter des tuyaux de différents diamètres dans des systèmes transportant des mélanges gaz-liquide, minimisant ainsi l'accumulation d'air et la perte de pression. Construit en acier inoxydable 304 ou 316 sans soudure, ce réducteur présente une conception excentrique (ligne centrale décalée) et des extrémités soudées bout à bout, ce qui le rend idéal pour les canalisations horizontales où la rétention de liquide est critique.
Avantages de la conception excentrique:
La forme asymétrique (dessus plat, fond incurvé) empêche l'accumulation de gaz dans les conduites horizontales, réduisant ainsi le flux de bouchons et améliorant la stabilité du flux dans les systèmes biphasés.
Un rayon de transition lisse (1,5x le diamètre du tuyau) garantit un écoulement laminaire, avec une perte de pression 15 % inférieure à celle des réducteurs concentriques standard dans les écoulements dominés par le gaz.
Construction matérielle robuste:
Acier inoxydable ASTM A312 (304/316) avec recuit en solution pour une microstructure uniforme, résistant à la fissuration par corrosion sous contrainte dans les environnements à pH élevé et chlorure.
Conçu pour des pressions de service allant jusqu'à 2 000 PSI (acier inoxydable 316, programme 80) et des températures de -196 °C (GNL) à 650 °C (vapeur).
Extrémités de soudage de précision:
Extrémités à souder bout à bout conformes à la norme ANSI B16.25, permettant des soudures à pénétration totale pour les tuyaux de série 40/80, avec tests radiographiques (RT) en option pour les applications critiques.
Disponible dans les tailles 2" à 36" NPS, avec des rapports de réduction courants (par exemple 10" à 8", 6" à 4") et des tailles personnalisées sur demande.
Résistance à la corrosion et à l'usure:
La variante en acier inoxydable 316 avec alliage de molybdène résiste aux piqûres dans l'eau de mer et les milieux acides, tandis que le 304 est idéal pour un usage industriel général.
Parfait pour les systèmes à flux diphasique et les canalisations horizontales :
Pétrole et gaz en amont: Réduire les diamètres des conduites d'écoulement et des séparateurs de tête de puits, empêchant le piégeage des gaz dans les parcours horizontaux pour maintenir une production efficace.
Systèmes CVC: Raccordement de conduites d'eau glacée de grand diamètre à des conduites de serpentins plus petites dans des bâtiments commerciaux, avec une conception excentrique minimisant la formation de bulles d'air.
Traitement chimique: Transition entre les sorties des colonnes de distillation et les conduites de transfert dans les raffineries, assurant la fluidité des mélanges vapeur-liquide.
Génie maritime: Réduction de la taille des conduites d'eau de cale et de ballast sur les navires, grâce à l'acier inoxydable 316 résistant à la corrosion par l'eau salée et au chargement dynamique.
Q : Comment la conception excentrique empêche-t-elle l'accumulation de gaz?
UN:La surface supérieure plate permet au gaz de s'écouler le long de la partie supérieure du tuyau, tandis que le liquide reste en bas, réduisant ainsi l'écoulement des bouchons dans les installations horizontales.
Q : Ce réducteur peut-il être utilisé dans les pipelines verticaux?
UN:Bien qu'il soit principalement destiné à une utilisation horizontale, il peut être installé verticalement, bien que les réducteurs concentriques conviennent mieux aux applications verticales.
Q : Quelle est la préparation de soudure recommandée pour les réducteurs à paroi épaisse?
UN:Utilisez une rainure en J ou en U pour les murs > 12 mm afin de garantir une pénétration complète, conformément aux directives de soudage ASME BPVC Section IX.
Q : Existe-t-il des options non magnétiques pour les applications sensibles?
UN:Oui, l’acier inoxydable 316L offre une faible perméabilité magnétique, adaptée à une utilisation à proximité de séparateurs magnétiques et d’équipements IRM.
