Qu'est-ce qui rend les raccords à souder bout à bout fiables dans les systèmes de tuyauterie exigeants ?

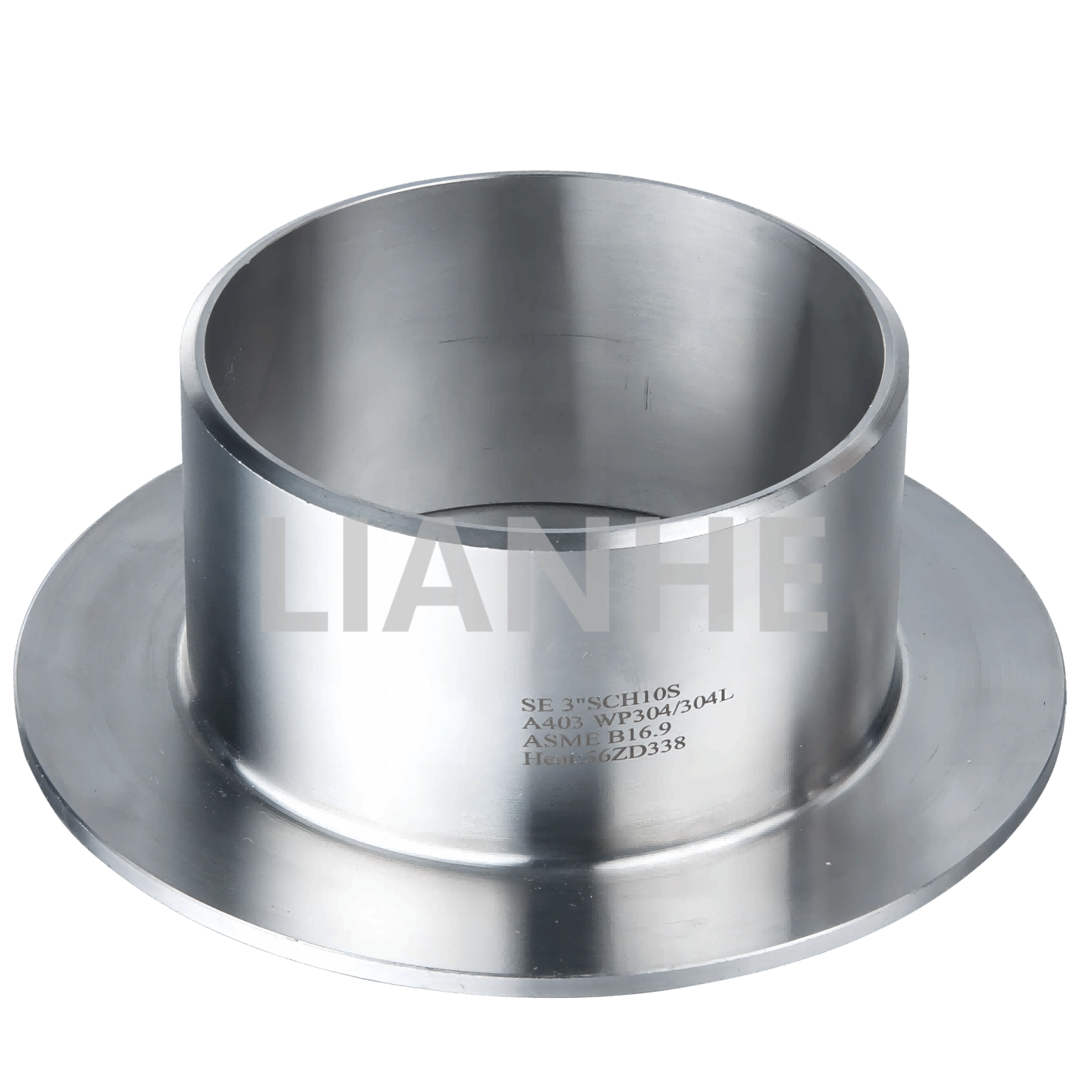

1. Que sont les raccords à souder bout à bout ?

Les raccords à souder bout à bout sont des composants de tuyaux conçus pour être assemblés aux extrémités de tuyaux correspondantes par soudage bout à bout. Le raccord et le tuyau sont alignés, leurs extrémités sont préparées selon les besoins et une procédure de soudage qualifiée est utilisée pour créer la connexion. Lorsqu'elles sont correctement conçues, soudées, inspectées et utilisées dans leurs limites spécifiées, ces connexions peuvent fournir des performances durables et résistantes aux fuites.

Contrairement aux raccords filetés, qui se connectent via des filetages correspondants, les raccords à souder bout à bout ne reposent pas sur un joint fileté au point de connexion. Ils sont généralement sélectionnés pour les canalisations de processus où l'intégrité mécanique, un chemin d'écoulement interne continu et un risque réduit de fuite des joints sont importants.

Les applications typiques incluent le traitement chimique, les installations pétrolières et gazières, la production d'électricité, le traitement de l'eau, la production pharmaceutique, la construction navale et la fabrication industrielle. La configuration de raccord requise dépend de la géométrie du pipeline, des conditions de fonctionnement, de l'espace d'installation disponible et de la conception technique.

Pour les acheteurs, le point clé est que la forme d'un raccord ne permet pas à elle seule de déterminer s'il est adapté. Sa qualité de matériau, ses dimensions, son épaisseur de paroi, sa préparation des extrémités, sa qualité de fabrication et sa compatibilité avec la tuyauterie connectée doivent également être confirmées.

2. Pourquoi les raccords à souder bout à bout sont-ils utilisés dans la tuyauterie industrielle ?

Connexions fiables dans des conditions de fonctionnement définies

Une soudure bout à bout correctement exécutée crée une connexion permanente entre le tuyau et le raccord. Cela rend les raccords à souder bout à bout adaptés à de nombreux systèmes qui nécessitent un confinement fiable de liquides, de gaz, de vapeur ou de fluides de traitement. Les limites réelles de pression et de température dépendent des matériaux, des dimensions des composants, de la qualité du soudage et du code de tuyauterie applicable.

Un chemin de flux interne fluide

Lorsque les surfaces internes sont correctement alignées et que le profil de soudure est acceptable, les connexions soudées bout à bout peuvent minimiser les obstructions internes brusques. Ceci est bénéfique dans les systèmes où l'efficacité du débit, la nettoyabilité ou la réduction des zones d'accumulation de fluide sont importantes. Un mauvais alignement, une pénétration excessive de la soudure ou une géométrie de raccord inadaptée peuvent toujours créer des restrictions de débit.

Entretien courant réduit des articulations

Les connexions soudées permanentes éliminent le besoin de serrer périodiquement la connexion comme l'exigent certains joints mécaniques. Cependant, les systèmes soudés nécessitent toujours une inspection appropriée, une surveillance de la corrosion et une maintenance programmée en fonction de leur environnement d'exploitation.

Dispositions de pipelines flexibles

Les coudes, tés, réducteurs et autres configurations de raccords permettent aux ingénieurs d'acheminer les pipelines autour de l'équipement, de créer des embranchements et d'effectuer la transition entre les tailles de tuyaux. Les dimensions standardisées aident également les entrepreneurs à planifier la préfabrication et l'installation avec plus de précision.

3. Types courants de raccords à souder bout à bout et leurs applications

Chaque raccord remplit une fonction spécifique. La sélection d'une mauvaise géométrie peut créer des conflits d'installation, modifier le chemin d'écoulement prévu ou nécessiter des modifications coûteuses pendant la construction.

Les coudes à long rayon sont fréquemment utilisés lorsqu'un changement de direction plus fluide est préféré, tandis que les coudes à court rayon peuvent convenir à des configurations compactes lorsque la conception le permet. Les réducteurs concentriques et excentriques répondent à différents besoins d’agencement et ne doivent pas être traités comme interchangeables.

Par exemple, un réducteur excentrique sur une ligne horizontale peut aider à éviter un point haut ou un point bas indésirable lorsqu'il est installé dans la bonne orientation. La disposition appropriée dépend du fluide, du sens d'écoulement, de la configuration de la pompe, des exigences de drainage et des dessins du projet.

4. Comment choisir le bon matériau pour les raccords à souder bout à bout

La sélection des matériaux affecte directement la résistance à la corrosion, la résistance, l'adéquation à la température, les exigences de fabrication et le coût du cycle de vie. Le raccord le moins cher n’est pas nécessairement le choix le plus économique s’il nécessite un remplacement prématuré ou introduit des problèmes de compatibilité.

Évaluer l'environnement de service réel

Avant de confirmer un matériau, les ingénieurs doivent prendre en compte la composition du fluide, les températures de fonctionnement et de conception, la pression, les mécanismes de corrosion, les contaminants possibles et les produits chimiques de nettoyage. L’acier inoxydable, par exemple, n’est pas universellement résistant à tous les milieux corrosifs. La concentration en chlorure, la température et d’autres conditions peuvent influencer considérablement ses performances.

Confirmer la traçabilité des matériaux

Pour les projets industriels critiques, les acheteurs peuvent exiger des certificats d’essais de matériaux, une identification de la chaleur ou du lot, des enregistrements de composition chimique, des résultats d’essais mécaniques et des documents d’inspection. Les exigences varient selon les spécifications du matériau, les spécifications du projet et le code régissant.

Les acheteurs doivent confirmer la qualité exacte et la norme de matériau applicable plutôt que de se fier à des descriptions telles que « acier inoxydable » ou « alliage à haute résistance ». Ces termes généraux ne fournissent pas suffisamment d’informations pour établir l’adéquation.

5. Dimensions, épaisseur de paroi et normes

La compatibilité dimensionnelle est l’une des causes les plus courantes de problèmes évitables lors du montage de canalisations. Même un raccord fabriqué à partir du matériau approprié peut ne pas convenir si sa taille nominale, son diamètre extérieur, son épaisseur de paroi ou ses dimensions d'extrémité ne correspondent pas à la conception.

Comprendre l'ASME B16.9

ASME B16.9 couvre les dimensions globales, les tolérances, les valeurs nominales, les tests et le marquage des raccords à souder bout à bout forgés fabriqués en usine dans les tailles NPS 1/2 à NPS 48 ou DN 15 à DN 1200. Il s'agit d'une référence couramment utilisée pour les composants de tuyauterie industrielle standardisés.

La norme ne doit pas être confondue avec une spécification complète de matériaux ou un substitut à la conception d'un système de tuyauterie. Les exigences en matière de matériaux, les procédures de soudage, l'adéquation du service et les autres obligations du projet doivent être prises en compte par le biais des normes de matériaux, des codes de tuyauterie et des documents de projet applicables.

Faites correspondre l'épaisseur du mur

La nomenclature des canalisations est couramment utilisée pour identifier l’épaisseur de paroi dans les systèmes de canalisations standardisés. Cependant, la même taille nominale de tuyau peut avoir des épaisseurs de paroi différentes en fonction de sa nomenclature. Les acheteurs doivent donc confirmer les dimensions réelles requises et s'assurer que le raccord est adapté au tuyau d'accouplement.

Confirmer les extrémités de soudure

Les raccords à souder bout à bout nécessitent généralement des extrémités préparées adaptées à la procédure de soudage spécifiée. La préparation des extrémités, la géométrie du biseau, l'ouverture de la racine et l'alignement doivent respecter la norme applicable, la procédure de soudage approuvée et les exigences techniques.

6. Comment sélectionner les raccords à souder bout à bout adaptés à votre projet

Un processus de sélection structuré permet d'éviter les commandes incorrectes, les retards d'installation et les substitutions de matériaux imprévues. Commencez par les exigences techniques, puis vérifiez la capacité du fournisseur à fabriquer et à documenter les produits spécifiés.

Étape 1 : Définir les conditions de fonctionnement

Enregistrez la pression de conception, la température de fonctionnement, la composition du fluide ou du gaz, les considérations relatives à la corrosion et le code de projet pertinent. Ces conditions établissent les limites de la sélection des matériaux et des composants.

Étape 2 : Identifier la géométrie d'ajustement

Indiquez si vous avez besoin d'un coude, d'un té, d'un réducteur, d'un capuchon ou d'une autre configuration. Incluez l'angle, le rayon, la disposition des branches et toutes les exigences d'orientation indiquées dans les dessins approuvés.

Étape 3 : Confirmez la spécification complète

Fournissez la taille nominale, le calendrier ou l'épaisseur de paroi, la qualité du matériau, la norme de fabrication applicable et la préparation finale. Lorsque des dimensions non standard sont nécessaires, soumettez des dessins avec des tolérances et des critères d'acceptation clairement identifiés.

Étape 4 : Établir les exigences d’inspection

Identifiez les enregistrements, les inspections et les tests requis par le projet. Ceux-ci peuvent inclure une inspection dimensionnelle, des certificats de matériaux, un examen visuel, un examen non destructif ou d'autres activités de vérification spécifiées. Tous les tests ne s'appliquent pas à chaque raccord, et les tests doivent être convenus avant la production.

Étape 5 : Examiner l'offre commerciale complète

Comparez les devis en utilisant la même spécification technique. Confirmez la quantité, l'unité de mesure, le délai de production, l'emballage, les modalités d'expédition, les exigences en matière de documents et les procédures de traitement des produits non conformes.

• Utilisez des dessins approuvés plutôt que de vous fier uniquement aux noms de produits.
• Clarifiez toute différence entre la spécification demandée et l’alternative proposée.
• Demandez la confirmation de la qualité exacte du matériau et de la norme dimensionnelle.
• Convenez des exigences d’inspection et de documentation avant de passer la commande.
• Évaluez le coût total du projet, y compris les risques de reprise, de livraison et de remplacement.

7. Considérations relatives au contrôle qualité et au soudage

Des raccords à souder bout à bout fiables nécessitent plus qu’un étiquetage correct. La cohérence de la fabrication, la vérification des matériaux, la précision dimensionnelle, l’état de la surface et l’inspection appropriée contribuent tous à la qualité du produit.

Contrôle dimensionnel

Les mesures critiques peuvent inclure le diamètre extérieur, l’épaisseur de paroi, les dimensions du centre à l’extrémité, la longueur totale, la géométrie des branches et la préparation des extrémités. Les critères d’inspection doivent suivre la norme de produit applicable et les spécifications d’achat.

Vérification du matériel

L'identification des matériaux et la documentation aident à confirmer que les raccords fournis correspondent à la qualité spécifiée. Lorsque le projet l'exige, des méthodes de vérification supplémentaires peuvent être utilisées pour établir l'identité ou la traçabilité de l'alliage. Le plan d'inspection doit définir la méthode, la couverture et les critères d'acceptation.

Inspection de surface et de fabrication

Les raccords doivent être vérifiés pour détecter tout défaut de surface inacceptable, déformation, dommage et autres conditions susceptibles d'affecter la conformité ou l'installation. Les méthodes de fabrication peuvent varier en fonction du type de raccord, des dimensions, du matériau et des spécifications applicables.

Contrôles de soudage et d'installation

Avant le soudage, le personnel doit vérifier la compatibilité des matériaux, l'ajustement, la propreté, l'alignement et la procédure de soudage approuvée. L'apport de chaleur, la température entre les passes, le préchauffage et le traitement thermique après soudage peuvent nécessiter un contrôle en fonction du matériau, de l'épaisseur, des conditions de service et du code en vigueur.

Des méthodes d'inspection telles que des tests visuels, des tests radiographiques, des tests par ultrasons, des tests par magnétoscopie ou des tests par ressuage peuvent être spécifiées en fonction de l'application. La méthode et l'étendue de l'examen doivent être déterminées par le code applicable et les exigences du projet plutôt que de supposer qu'elles sont identiques pour tous les raccords.

8. Problèmes courants d'achat et d'installation

Commande par taille nominale uniquement

Deux raccords de même taille nominale peuvent différer en termes de matériau, de nomenclature, de géométrie ou de norme. Une description d'achat incomplète augmente le risque de recevoir un composant qui ne peut pas être installé comme prévu. Fournissez toujours une spécification technique complète.

Choisir des matériaux en fonction uniquement du prix

Une qualité moins chère peut ne pas offrir la résistance à la corrosion, la capacité de température ou les propriétés mécaniques requises. Comparez les spécifications complètes du matériau et vérifiez son adéquation aux conditions de conception avant de considérer le prix.

Ignorer les tolérances et l'ajustement

Une inadéquation dimensionnelle peut compliquer l’alignement, augmenter le temps de fabrication et affecter la qualité de la soudure. Vérifiez les dimensions et les tolérances de raccordement avant la fabrication, en particulier pour les bobines de tuyaux préfabriquées ou les systèmes avec un espace d'installation limité.

Laisser la documentation jusqu'à la fin

Des certificats manquants ou une traçabilité peu claire peuvent retarder l’inspection et l’acceptation du projet. Établir les exigences en matière de documentation au stade du devis et confirmer que les enregistrements identifieront les produits fournis et les lots de matériaux pertinents.

Ne pas protéger les produits pendant l'expédition

L'humidité, la contamination, les chocs et les mauvaises conditions de stockage peuvent endommager les raccords ou affecter leur état avant l'installation. Spécifier les pratiques appropriées d’emballage, d’identification, de manipulation et de stockage en fonction du matériau et de l’environnement de transport.

9. Une liste de contrôle pratique pour l'achat de raccords à souder bout à bout

Avant d’envoyer une demande de devis, préparez les informations ci-dessous. Une demande complète permet aux fournisseurs d'évaluer les besoins avec plus de précision et aide les acheteurs à comparer les offres sur une base équivalente.

• Type de produit :Coude, té, réducteur, capuchon ou autre raccord spécifié.
• Dimensions:Taille nominale du tuyau, désignation DN ou NPS et géométrie requise.
• Épaisseur de paroi :Programme de tuyauterie ou épaisseur de paroi minimale spécifiée.
• Matériel:Spécifications et qualité exactes du matériau.
• Norme de fabrication :ASME, ASTM, EN ou autres exigences spécifiques au projet applicables.
• Conditions de fonctionnement :Considérations relatives à la pression de conception, à la température, au service des fluides et à la corrosion.
• Fin de la préparation :Configuration requise des extrémités à souder et norme applicable.
• Quantité:Nombre de pièces pour chaque taille et type de raccord.
• Documents qualité :Certificats, dossiers d'inspection, rapports de test et exigences en matière de traçabilité.
• Livraison:Date de livraison requise, destination, emballage et conditions d'expédition.
• Exigences particulières :Dessins, tolérances supplémentaires, marquage ou critères d'acceptation spécifiques au projet.

Fournir ces informations dès le début réduit les cycles de clarification et facilite l’identification des différences entre les offres des fournisseurs. Si un détail technique reste incertain, demandez-le à l’ingénieur en tuyauterie responsable de le confirmer avant que la commande ne soit finalisée.
