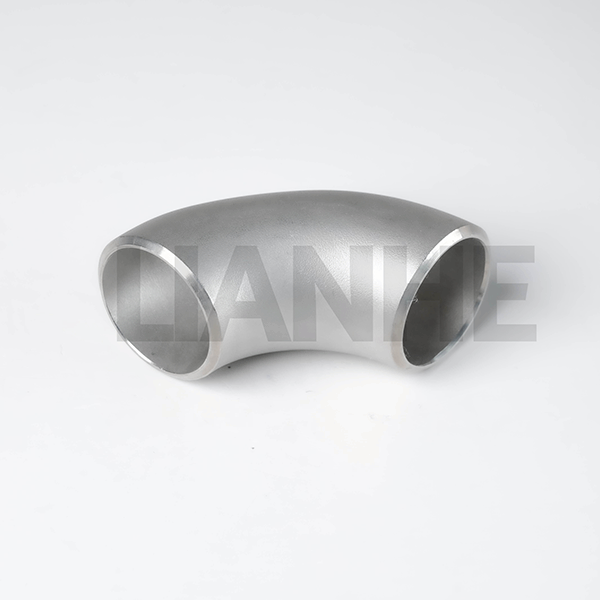

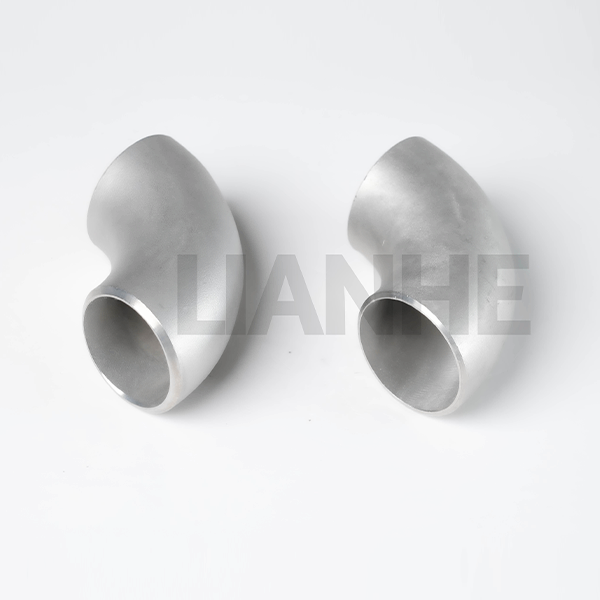

Le coude LR (à long rayon) à 90 degrés en acier inoxydable haute pression est un raccord de tuyauterie de précision conçu pour les systèmes de tuyauterie à haute pression et à haute intégrité où l'efficacité du débit et la stabilité structurelle sont primordiales. Construit en acier inoxydable 304 ou 316 sans soudure, ce coude présente un rayon 1,5D et des extrémités soudées bout à bout (conforme à la norme ANSI B16.25), garantissant une perte de pression minimale et une résistance maximale à la fatigue dans les applications critiques.
Conception transparente haut de gamme:
Extrudé à partir d'une seule billette d'acier inoxydable (304/316), éliminant les cordons de soudure et les points faibles, avec une résistance à la traction minimale de 515 MPa et un allongement ≥30 %.
Extrémités à souder bout à bout avec biseau de précision (37,5° ±1,5°) pour les soudures à pénétration totale, conformes aux codes ASME B31.1 (tuyauterie électrique) et B31.3 (tuyauterie de procédé).
Ingénierie des flux et des contraintes:
Le rayon central de 1,5D (conforme à la norme ANSI B16.9) réduit la résistance à l'écoulement de 20 % par rapport aux coudes standard, avec une surface interne hydroformée (Ra ≤ 1,6 μm) pour un écoulement laminaire.
Les sections renforcées du talon et de la pointe (1,2 fois l'épaisseur de paroi) résistent aux forces de dilatation thermique et aux vibrations, essentielles pour les connexions des pompes et des compresseurs dans les raffineries.
Performances dans des environnements extrêmes:
La variante en acier inoxydable 316 avec 2 % de molybdène résiste aux piqûres dans les environnements riches en chlorures (par exemple eau de mer, saumure), avec une surface passivée réduisant les taux de corrosion de 40 %.
Conçu pour des pressions allant jusqu'à 2 500 PSI (acier inoxydable 316 de classe 80) et des températures de -196 °C (GNL) à 650 °C (vapeur), avec traitement thermique en option pour une résistance au fluage à haute température.
Assurance qualité:
Tests radiographiques (RT) à 100 % pour les soudures (le cas échéant) et contrôles dimensionnels par balayage laser 3D, garantissant la conformité à la norme ISO 9001 : 2015 et aux spécifications spécifiques du client.
Idéal pour les projets industriels et d’infrastructures critiques :
Transmission de pétrole et de gaz: Gazoducs à haute pression et lignes de traitement de raffinerie, en acier inoxydable 316 répondant à la norme NACE MR0175 pour le service des gaz corrosifs.
L'énergie nucléaire: Conduites de liquide de refroidissement secondaire dans les réacteurs nucléaires, conformes à l'ASME BPVC Section III (Classe 2/3) pour les composants liés à la sécurité.
Systèmes de carburant aérospatiaux: Conduites de carburant de haute pureté dans les équipements d'assistance au sol des avions, en acier inoxydable 304 répondant à la norme SAE AS4059 pour les raccords aérospatiaux.
Propulsion marine: Conduites de refroidissement de moteurs dans de grands récipients, en acier inoxydable 316 résistant à l'érosion par cavitation et à la corrosion par l'eau salée pendant plus de 20 ans.
Q : Quel est le rayon de courbure minimum pour ce coude?
UN:La conception à long rayon (LR) a un rayon de courbure de 1,5x le diamètre du tuyau (par exemple, 152 mm pour 4" NPS), garantissant la conformité à la norme ANSI B16.9 pour les coudes LR standard.
Q : Ces coudes peuvent-ils être formés à froid pour des angles personnalisés?
UN:Non, le formage à froid peut compromettre l'intégrité du matériau. Des angles personnalisés (par exemple 60°, 30°) sont disponibles via des processus de formage à chaud pour des projets spécifiques.
Q : Comment inspecter la corrosion interne lors d'une utilisation à long terme?
UN:Effectuez des tests d'épaisseur par ultrasons (UT) chaque année pour surveiller l'amincissement des parois, en particulier dans les zones exposées à des milieux abrasifs ou à des fluides corrosifs.
Q : Existe-t-il des options non magnétiques pour les applications sensibles?
UN:Oui, l'acier inoxydable 316L offre une faible perméabilité magnétique (≤2,0 μH/m), adaptée aux installations IRM et aux systèmes magnétiques cryogéniques.
