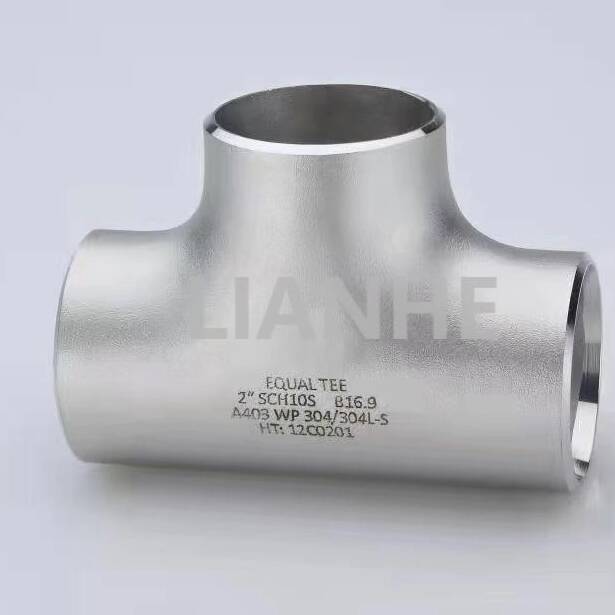

Le Té égal BW (soudé bout à bout) robuste en acier inoxydable est un raccord de tuyauterie robuste conçu pour créer des connexions à trois voies dans les pipelines industriels à haute pression et haute température. Construit en acier inoxydable 304 ou 316 sans soudure, ce té égal présente des extrémités soudées bout à bout et des tailles de branchement uniformes, garantissant une distribution équilibrée du débit et une intégrité structurelle dans les applications exigeantes.
Conception de flux uniforme:
Des diamètres de branchement égaux (par exemple 4" x 4" x 4") assurent une division symétrique du débit, réduisant les turbulences de 25 % par rapport aux tés réducteurs, idéal pour les systèmes multilignes nécessitant une pression équilibrée.
La surface interne lisse (Ra ≤ 1,6 μm) et l'angle de branchement de 90° favorisent le flux laminaire, minimisant ainsi la perte de pression dans les environnements à débit élevé.
Construction sans couture haut de gamme:
Extrudé à partir d'une seule billette d'acier inoxydable ASTM A312 (304/316), avec une résistance à la traction minimale de 515 MPa et une limite d'élasticité de 250 MPa.
Conçu pour des pressions de service jusqu'à 2 500 PSI (acier inoxydable 316, programme 80) et des températures de -46 °C à 815 °C, adapté aux applications de vapeur, de pétrole et de gaz.
Conformité du soudage de précision:
Les extrémités à souder bout à bout avec un biseau de 37,5° sont conformes aux normes ANSI B16.9 et ASME B31.1, permettant des soudures à pénétration totale pour les tuyaux de série 40/80 dans les canalisations électriques et de traitement.
Disponible dans les tailles NPS de 1" à 36", avec des épaisseurs de paroi personnalisées pour les applications de qualité nucléaire (ASME BPVC Section III).
Résistance à la corrosion:
La variante en acier inoxydable 316 avec alliage de molybdène résiste aux piqûres dans les milieux riches en chlorure, tandis que la version 304 convient aux environnements non corrosifs comme les systèmes à air comprimé.
Idéal pour une répartition équilibrée du débit dans les canalisations industrielles :
Traitement du pétrole et du gaz: Création de connexions à trois voies dans les systèmes de séparation et les réseaux d'échangeurs de chaleur, conformes à la NACE MR0175 pour le service des gaz corrosifs.
Production d'électricité: Distribution de vapeur des collecteurs vers les turbines et équipements auxiliaires des centrales thermiques, en acier inoxydable 304 résistant à l'oxydation à 550°C.
Traitement chimique: Division du flux dans les conduites d'alimentation des réacteurs et les systèmes de mélange, avec de l'acier inoxydable 316 répondant aux normes cGMP pour la fabrication pharmaceutique.
Traitement de l'eau: Distribuer l'eau du réseau principal vers plusieurs unités de filtration dans les usines municipales, supportant l'eau chlorée et les coups de bélier à haute pression.
Q : Des tés égaux peuvent-ils être utilisés pour réduire le débit?
UN:Non, les tés égaux sont destinés à un débit équilibré ; utilisez des tés réducteurs lorsque le diamètre de la branche diffère de celui de la ligne principale.
Q : Quel est l'espacement de support recommandé pour les tés de grand diamètre?
UN:Installez des supports dans un rayon de 1,5 fois le diamètre du tuyau du té pour minimiser les contraintes sur les jonctions de branchement, en particulier dans les parcours horizontaux.
Q : Comment prévenir la dégradation des soudures dans les tés en acier inoxydable 304?
UN:Utilisez du 304L (à faible teneur en carbone) pour les applications soudées afin d'éviter la corrosion intergranulaire, ou appliquez un traitement thermique après soudage pour les sections épaisses.
Q : Existe-t-il des revêtements ignifuges disponibles?
UN:Oui, des revêtements intumescents (conformes à la norme ASTM E119) peuvent être appliqués, offrant une résistance au feu de 2 heures pour les connexions de pipelines critiques.
