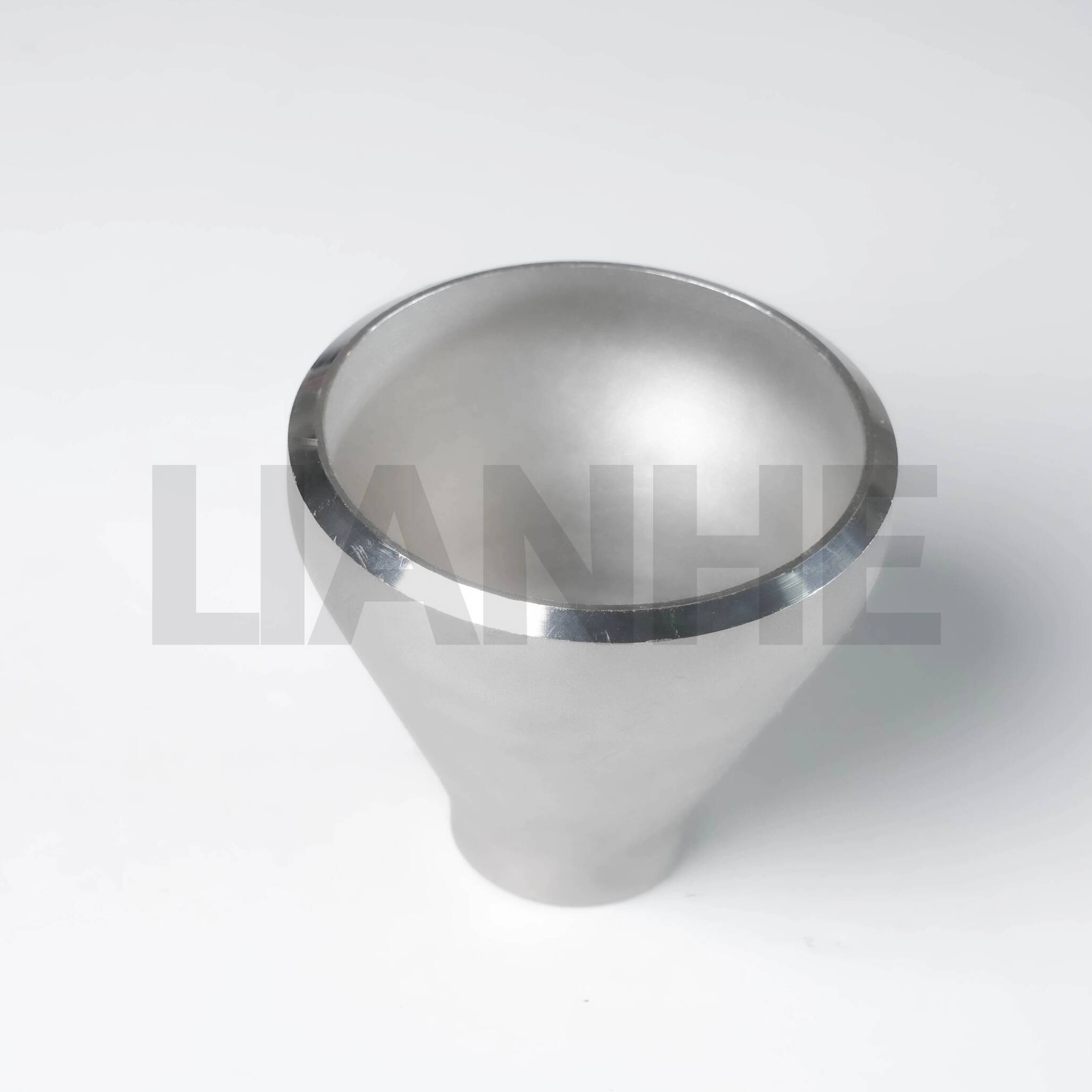

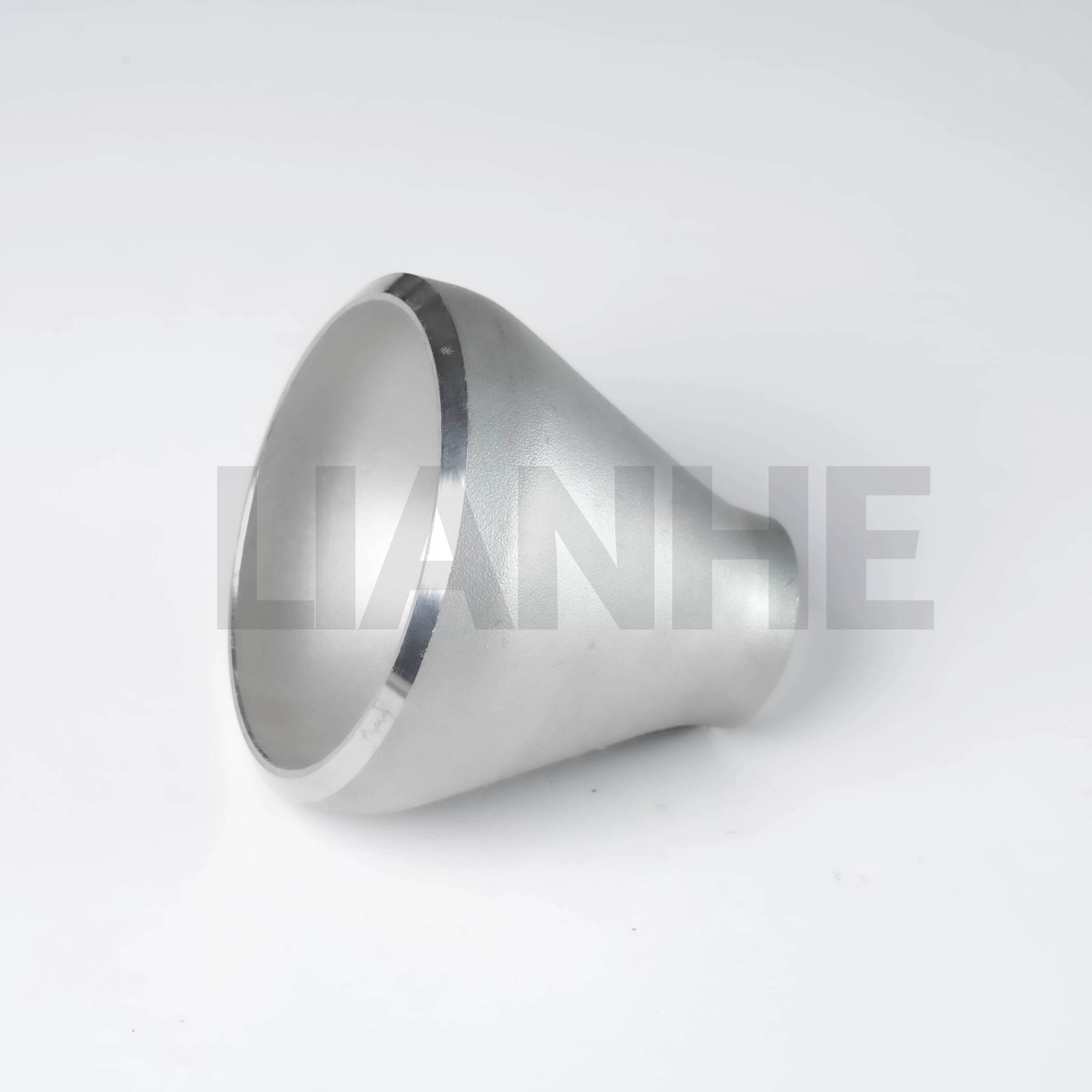

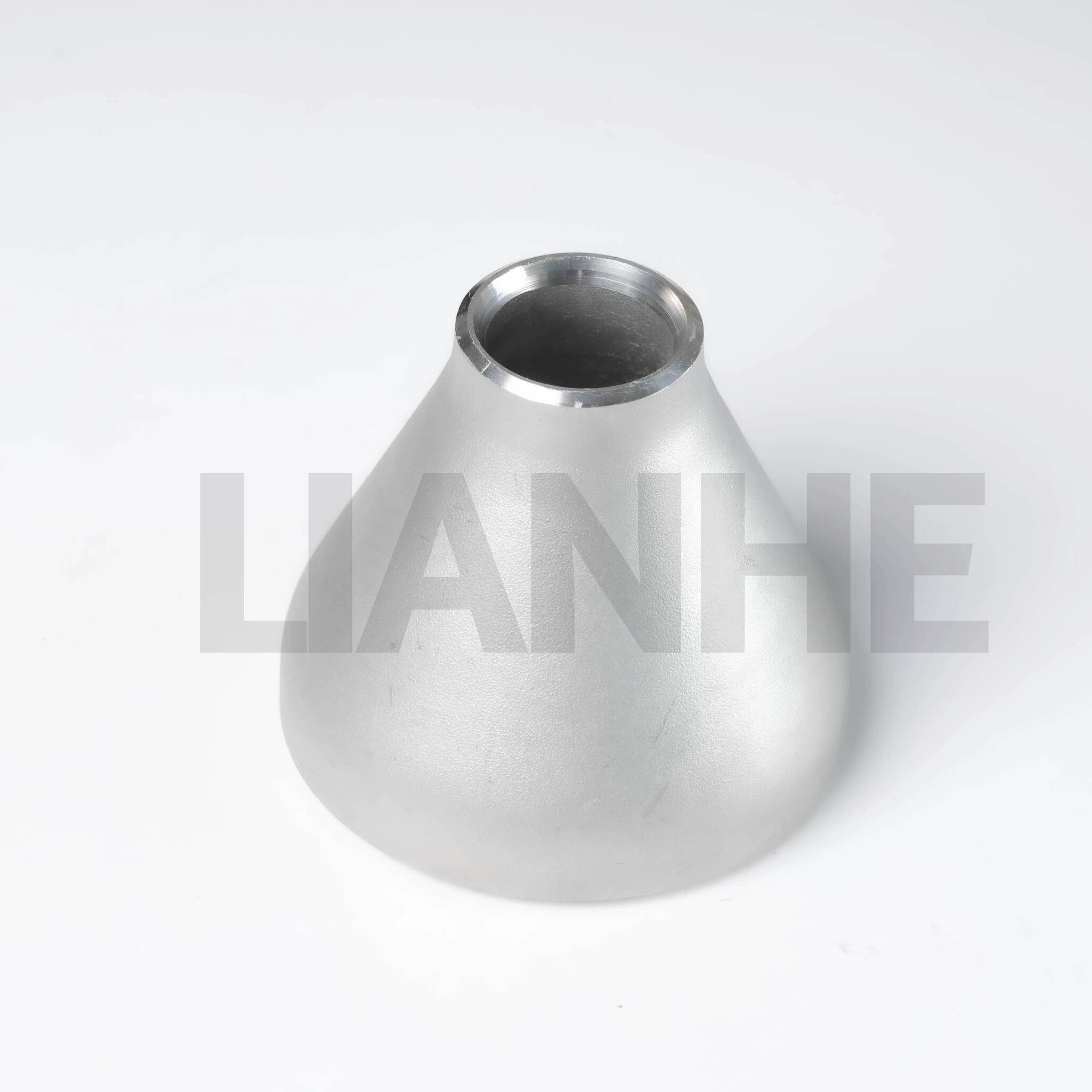

Le réducteur concentrique haute pression en acier inoxydable BW (soudé bout à bout) est un raccord de tuyauterie de précision conçu pour connecter des tuyaux de différents diamètres dans des systèmes haute pression et haute température tout en maintenant un écoulement fluide et une intégrité structurelle. Construit en acier inoxydable 304 ou 316 sans soudure, ce réducteur présente une conception concentrique (épaisseur de paroi uniforme) et des extrémités soudées bout à bout, ce qui le rend idéal pour les applications nécessitant une turbulence et une concentration de contraintes minimales.
Construction sans couture haut de gamme:
Fabriqué en acier inoxydable ASTM A312 (304 pour usage général, 316 pour milieux corrosifs), avec une résistance à la traction minimale de 515 MPa et une limite d'élasticité de 205 MPa.
Le corps sans couture élimine les points faibles, conçu pour des pressions de service allant jusqu'à 2 500 PSI (programme 80, acier inoxydable 316) et des températures de -46 °C à 815 °C.
Avantages de la conception concentrique:
La réduction uniforme du diamètre (par exemple, 6" à 4") assure une transition de débit symétrique, réduisant les turbulences de 20 % par rapport aux réducteurs excentriques, idéal pour les systèmes dominés par les liquides.
La surface interne lisse (Ra ≤ 1,6 μm) minimise la perte de pression et empêche l'accumulation de sédiments dans les pipelines.
Conformité de l'installation:
Les extrémités à souder bout à bout avec biseau à 37,5° sont conformes aux normes ANSI B16.25 et ASME B16.9, adaptées aux processus de soudage GTAW (TIG) et GMAW (MIG) dans les canalisations critiques.
Disponible dans les tailles 1" à 48" NPS, avec des rapports de réduction de 2:1 à 4:1, compatible avec les tuyaux de série 40/80/160.
Résistance à la corrosion:
316 stainless steel variant with 3.5% molybdenum resists pitting in chloride-rich environments (e.g., seawater, brine), with a passivated surface extending service life by 30%.
Idéal pour les canalisations industrielles nécessitant des transitions de diamètre douces :
Transmission de pétrole et de gaz: Réduction de la taille des tuyaux dans les gazoducs à haute pression et les lignes de traitement des raffineries, conforme à la NACE MR0175 pour le service de gaz corrosif.
Production d'électricité: Connecting steam turbines to smaller-diameter condensate lines in thermal plants, with 304 stainless steel resisting oxidation at 550°C.
Traitement chimique: Transition entre les entrées/sorties de réacteurs dans des environnements corrosifs, répondant aux normes cGMP pour les surfaces nettoyables dans la fabrication pharmaceutique.
Traitement de l'eau: Réduction des diamètres des conduites d'eau à haut débit et des pompes à eaux usées, avec de l'eau chlorée et des particules abrasives en acier inoxydable 316 résistantes.
Q : Quand dois-je utiliser un réducteur concentrique ou excentrique?
UN:Utilisez des réducteurs concentriques pour les systèmes à liquide uniquement afin de maintenir la symétrie du flux ; les réducteurs excentriques conviennent mieux aux mélanges gaz-liquide afin d’éviter les poches d’air.
Q : Ce réducteur peut-il être utilisé dans les pipelines verticaux?
UN:Oui, les réducteurs concentriques conviennent aux installations verticales, mais assurent un support adéquat pour éviter les contraintes sur les joints soudés.
Q : Quelle est l'épaisseur de paroi minimale pour les réducteurs Schedule 160?
UN:L'épaisseur de la paroi varie selon la taille (par exemple, un modèle 160 de 1" a une paroi de 3,73 mm), détaillée dans la norme ASME B16.9 pour des pressions nominales précises.
Q : Des rapports de réduction personnalisés sont-ils disponibles?
UN:Oui, des ratios non standard (par exemple, 3" à 1,5") peuvent être fabriqués sur commande, avec des délais de livraison généralement de 10 à 15 jours ouvrables.
