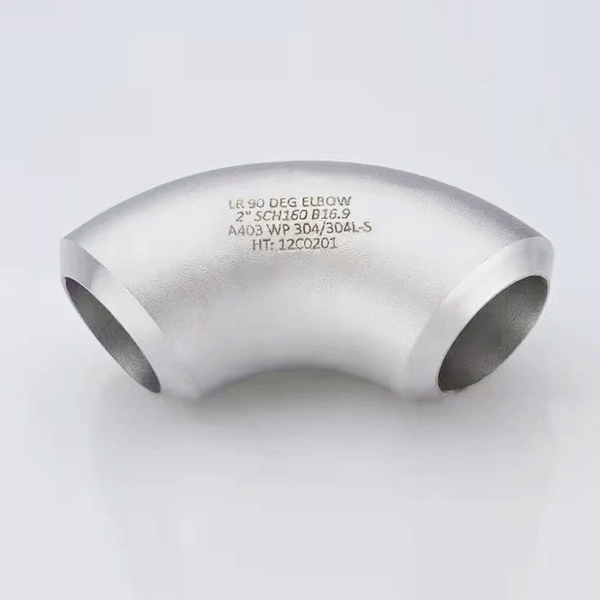

Le coude SR (à rayon court) à 90 degrés BW (soudé bout à bout) en acier inoxydable à haute résistance est un raccord de tuyauterie peu encombrant conçu pour les systèmes de tuyauterie industriels compacts où un espace d'installation minimal est essentiel. Construit en acier inoxydable 304 ou 316, ce coude présente un rayon de 1,0D et des extrémités soudées bout à bout (conforme à la norme ANSI B16.25), équilibrant l'intégrité structurelle et l'efficacité dimensionnelle dans des configurations étroites.
Conception économe en espace:
Le rayon de courbure à rayon court (1,0D) (par exemple 102 mm pour 4" NPS) réduit la longueur d'installation de 30 % par rapport aux coudes LR, idéal pour les salles de machines encombrées et les plates-formes offshore.
Extrémités à souder bout à bout avec biseau de précision (37,5°) pour les soudures à pénétration totale, conformes à la norme ASME B16.9 et adaptées aux procédés de soudage manuels et automatisés.
Matériaux haute performance:
Acier inoxydable 304 (ASTM A312) pour usage industriel général ; Acier inoxydable 316 (ASTM A316) pour environnements corrosifs, avec une limite d'élasticité minimale de 205 MPa.
Traité thermiquement (recuit en solution) pour une microstructure uniforme, améliorant la résistance à la fissuration par corrosion sous contrainte dans les applications à pH élevé.
Pressions et températures nominales:
Conçu pour des pressions de service allant jusqu'à 2 000 PSI (acier inoxydable 316 de classe 80) et des températures de -46 °C à 650 °C, adapté aux systèmes à vapeur, au pétrole et au gaz.
L'épaisseur de paroi renforcée au niveau du coude (1,1x standard) compense les contraintes accrues dans les conceptions à rayon court, garantissant ainsi une fiabilité à long terme.
Qualité et conformité:
Inspection visuelle et dimensionnelle à 100 %, avec tests hydrostatiques en option (1,5x MAWP) et inspection par particules magnétiques (MPI) pour les applications critiques.
Disponible dans les tailles NPS de 1" à 12", avec des revêtements personnalisés (par exemple époxy, PTFE) pour une protection améliorée contre la corrosion dans les environnements marins.
Idéal pour les systèmes industriels et commerciaux à espace limité :
Pétrole et gaz offshore: Tuyauterie compacte dans les modules de plateforme et les collecteurs sous-marins, en acier inoxydable 316 résistant à la corrosion par le H2S et l'eau de mer.
Turbines de centrale électrique: Conduites de vapeur dans les enceintes de turbines à gaz, où un espace limité nécessite des coudes serrés sans compromettre les pressions nominales.
Machines industrielles: Conduites hydrauliques et de lubrification dans les presses et les machines de moulage par injection, avec une conception à rayon court facilitant la proximité des pièces mobiles.
Bâtiments commerciaux: Conduites de condensats CVC dans les vides de plafond et les colonnes montantes, réduisant ainsi les besoins en espace dans les constructions à plusieurs étages.
Q : Le coude SR est-il adapté aux applications à haut débit?
UN:Bien que les coudes SR augmentent les turbulences par rapport aux coudes LR, ils conviennent aux débits modérés ; utilisez des coudes LR pour les systèmes à haute vitesse (nombre de Reynolds > 40 000).
Q : Ces coudes peuvent-ils être utilisés dans des zones sismiques?
UN:Oui, mais consultez un ingénieur en structure pour connaître les exigences de contreventement supplémentaires, car les coudes à rayon court peuvent subir des contraintes plus élevées lors d'événements sismiques.
Q : Quel est l'espacement minimum recommandé entre les supports de tuyaux pour les coudes SR?
UN:L'espacement doit être de 50 % de l'espacement recommandé des coudes LR pour minimiser l'affaissement et les contraintes sur le coude, en particulier dans les parcours horizontaux.
Q : Existe-t-il des revêtements ignifuges disponibles?
UN:Oui, des revêtements intumescents résistant au feu (conformes à la norme ASTM E119) peuvent être appliqués, offrant une résistance au feu de 2 heures pour les connexions de pipelines critiques.
