Des enjeux élevés définissent aujourd’hui les systèmes de tuyauterie industrielle et de contrôle des fluides. La sélection du mauvais type de vanne entraîne souvent une usure prématurée, des fuites catastrophiques ou des inefficacités massives du système. Ces pannes mécaniques compromettent la sécurité des travailleurs et perturbent gravement les calendriers de production. Lors de la sélection d'un matériau résistant à la corrosionSoupape en acier inoxydableest une base solide pour la durabilité, le mécanisme interne dicte les performances globales du système. Un matériau de corps robuste ne peut pas corriger une mauvaise géométrie d’écoulement. Le choix d'une conception à bille, à vanne ou à globe détermine la façon dont le système gère la pression, les débits et les cycles de maintenance. Ce guide contourne les définitions de base pour fournir un cadre pratique fondé sur des preuves. Vous apprendrez à évaluer, comparer et spécifier les mécanismes internes corrects pour les applications commerciales et à forte demande. En comprenant les comportements hydrauliques uniques de chaque type, vous pouvez garantir un fonctionnement fiable et éviter des temps d’arrêt coûteux.
Acier inoxydableVannes à bille offrent une fermeture rapide au quart de tour et une étanchéité supérieure, mais ne conviennent pas à une régulation précise du débit.
Acier inoxydableVannes à vannefournissent une restriction de débit et une chute de pression minimales pour les applications marche/arrêt, mais sont susceptibles d'endommager le siège s'ils sont utilisés pour l'étranglement.
Acier inoxydableVannes à soupapeexcellent dans la régulation précise du débit et dans les opérations fréquentes, mais introduisent une résistance au débit nettement plus élevée (chute de pression).
Règle empirique de sélection :Spécifiez Ball pour une isolation fiable, Gate pour un débit de vrac non obstrué et Globe pour un étranglement précis.
Les coûts cachés pèsent sur les systèmes de contrôle des fluides mal utilisés. Les ingénieurs sont souvent confrontés à de lourdes pénalités opérationnelles lorsqu'ils spécifient des composants uniquement en fonction de la taille de la ligne ou du budget. L’utilisation d’une conception de porte pour les opérations de limitation constitue un exemple classique d’échec. Les fluides à grande vitesse s'infiltrent à travers le coin partiellement ouvert. Cet écoulement turbulent provoque un tréfilage important, érodant finalement le siège métallique. Une fois érodée, l’unité perd entièrement sa capacité à sceller. De même, l’installation d’une bille à siège souple dans un environnement à forte teneur en particules garantit une défaillance rapide. Les produits abrasifs déchirent les joints polymères lors de l'actionnement.
Un approvisionnement réussi exige une analyse opérationnelle rigoureuse. Les acheteurs doivent équilibrer les coûts initiaux et la fiabilité à long terme. Les indicateurs de performance clés comprennent les intervalles de maintenance, les exigences en matière de coefficient de débit (Cv) et les contraintes spatiales. Le simple passage à un alliage de qualité 316 n’empêchera pas la dégradation mécanique causée par une dynamique d’écoulement incorrecte. Vous devez évaluer la façon dont la géométrie interne interagit avec votre fluide spécifique sur des milliers de cycles.
Les cadres industriels reconnus par des organisations telles que l'ASME et l'API mettent l'accent sur la sélection spécifique aux applications. Ils recommandent de considérer chaque pipeline comme un environnement dynamique. Les coups de bélier, les fluctuations de température et les charges de particules dictent la mécanique interne nécessaire. L'expérience concrète prouve que cette approche évite des arrêts imprévus coûteux.

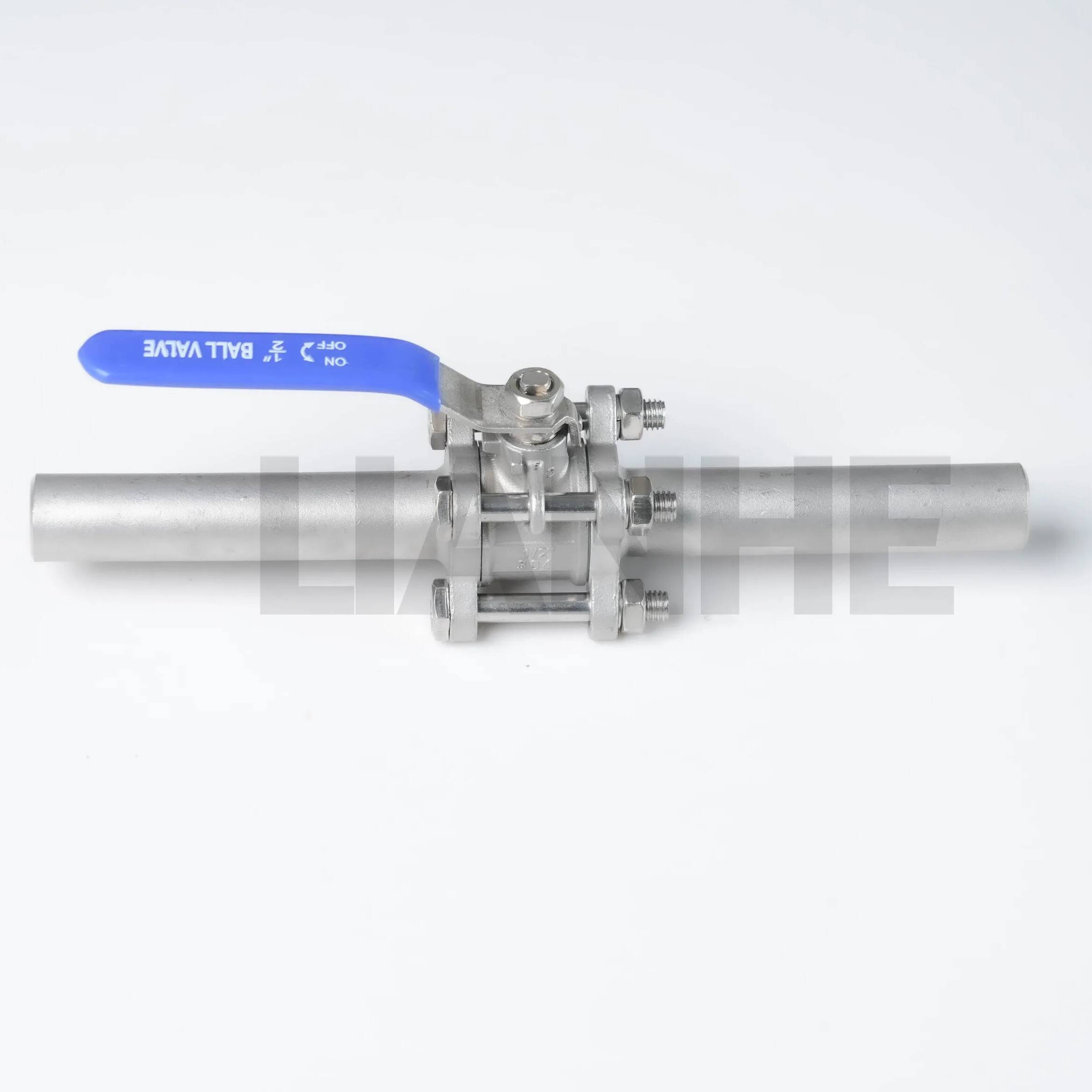

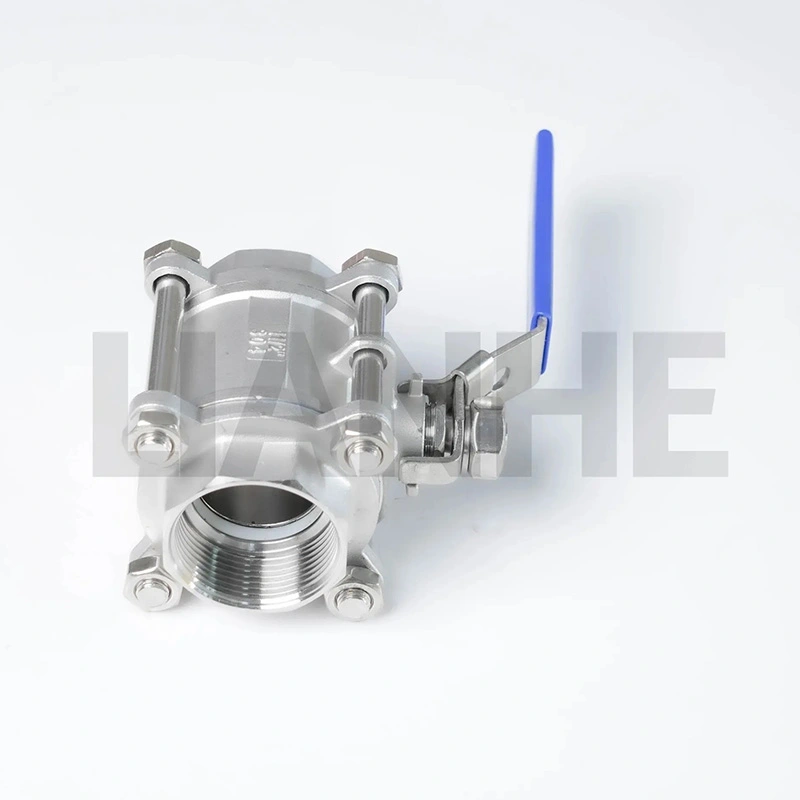

LeRobinet à tournant sphérique en acier inoxydableutilise une simple action rotative d’un quart de tour. Une sphère creuse et perforée pivote à l'intérieur du corps de la vanne pour contrôler le débit. Lorsque l’alésage s’aligne directement le long du pipeline, les fluides passent sans entrave. Un virage à 90 degrés arrête complètement le flux.
Cette conception excelle en matière d’arrêt sans fuite. Il permet un actionnement incroyablement rapide. Les ingénieurs les déploient largement dans les applications de fluides et de gaz propres où une isolation fiable est essentielle. Les sièges souples, généralement fabriqués en PTFE ou en téflon, forment un joint étanche contre la sphère polie. Ce mécanisme crée une isolation étanche même après de longues périodes d'inactivité.
Toutefois, des risques spécifiques liés à la mise en œuvre existent. Une fermeture rapide crée un choc hydraulique massif dans les conduites de liquide à grande vitesse. Ce phénomène, connu sous le nom de coup de bélier, endommage les supports de canalisations, rompt les joints et compromet l'intégrité du système. Les opérateurs doivent former le personnel à actionner lentement les leviers manuels. Les configurations automatisées nécessitent des actionneurs configurés pour des vitesses de fermeture contrôlées.
Fonctionnant via un mouvement linéaire multitours, leVanne à vanne en acier inoxydableabaisse un coin solide directement dans le chemin du fluide. Le fait de relever le coin dégage entièrement le canal. Ce mécanisme crée un profil d’écoulement exceptionnellement rectiligne.
Nous spécifions ce type lorsque les pipelines exigent une chute de pression minimale. L'alésage entièrement dégagé empêche l'accumulation de matériaux, ce qui le rend idéal pour les boues, les fluides visqueux et le transfert de fluides en vrac. Étant donné que le canal interne correspond au diamètre du tuyau, il prend en charge efficacement les opérations de raclage des pipelines.
Malgré ces avantages en matière de flux, les opérateurs sont confrontés à des inconvénients notables. La tige multitours nécessite un temps important pour être pleinement actionnée. Ils sont totalement inadaptés à la régulation de débit. Laisser le coin partiellement ouvert l’expose à une vitesse de fluide intense. La cale non soutenue vibre violemment, claquant contre le siège. Cette vibration provoque une usure mécanique sévère, des rayures permanentes et une fuite éventuelle garantie.
Les ingénieurs s'appuient surRobinet à soupape en acier inoxydablepour le contrôle dynamique des fluides. Il utilise un mouvement linéaire multitours. Un bouchon arrondi s'abaisse contre un anneau d'assise parallèle situé au milieu du corps. La géométrie interne oblige les fluides à suivre un chemin distinctif en forme de Z.
Cette relation proportionnelle entre la position du bouchon et le volume du débit permet une régulation précise. Il reste le meilleur choix absolu pour les applications de limitation, les opérations fréquentes et les scénarios exigeant des chutes de pression élevées. La conception robuste du clapet et du siège résiste mieux à l’impact continu des fluides que toute autre option standard.
Le compromis opérationnel implique l’efficacité énergétique. Le chemin d’écoulement interne tortueux crée une résistance à l’écoulement intrinsèquement élevée. Les pompes doivent travailler plus fort pour surmonter cette friction. De plus, le processus de moulage complexe et le profil de tige plus haut nécessitent une empreinte physique plus importante. Ils pèsent également beaucoup plus que les modèles comparables à bille ou à portail.
La comparaison directe des spécifications techniques met en évidence les capacités distinctes de chaque conception. Nous utilisons la résistance à l'écoulement, l'intégrité de l'étanchéité et la vitesse d'actionnement comme principales mesures.
Tableau de comparaison des performances des vannes
|
Mesure de performances |
Conception de balle |
Conception de porte |
Conception de globes |
|---|---|---|---|
|
Résistance à l'écoulement (Cv) |
Près de zéro (port complet) |
Près de zéro |
Élevé (baisse significative) |
|
Intégrité du scellement |
Excellent (sièges souples) |
Bon (Métal/Coin) |
Excellent (bouchon/siège en métal) |
|
Vitesse d'actionnement |
Rapide (virage à 90 degrés) |
Lent (multitours) |
Lent (multitours) |
|
Fonction principale |
Isolation marche/arrêt |
Débit vrac marche/arrêt |
Limitation précise |
Le coefficient de débit (Cv) définit le volume d'eau passant à travers la vanne à une chute de pression d'un psi. Les conceptions à bille et à portillon complet offrent des valeurs Cv exceptionnellement élevées. Leurs trajectoires rectilignes minimisent les turbulences et conservent l’énergie de pompage. À l’inverse, la conception du globe oblige le fluide à changer de direction deux fois. Cela restreint considérablement le débit et abaisse la valeur globale du Cv.
L'intégrité de l'étanchéité varie en fonction du matériau du siège. Les conceptions à billes utilisent des matériaux souples comme le PTFE ou le PEEK. Ces polymères épousent la sphère, garantissant une fermeture étanche aux bulles. Ils supportent parfaitement les températures standards. Les modèles de portail et de globe utilisent généralement des sièges métal sur métal. Ces sièges rigides tolèrent des températures extrêmes et des fluides hautement abrasifs, bien qu'ils puissent permettre des fuites mineures de classe IV au fil du temps.
La vitesse d’actionnement a un impact direct sur la sécurité du système. L'actionnement rapide à 90 degrés d'un type à bille offre une isolation d'urgence immédiate. Les ingénieurs doivent mettre en œuvre une protection contre les surtensions pour atténuer les pics de pression soudains lors d'une fermeture rapide. Le fonctionnement multitours des types portail et globe évite naturellement ce risque. Leur fermeture progressive permet de diminuer la vitesse du fluide en toute sécurité.
La longévité du système dépend fortement d’une maintenance proactive et de la compréhension des schémas d’usure prévisibles. Chaque conception présente des défis uniques en matière de maintenance.

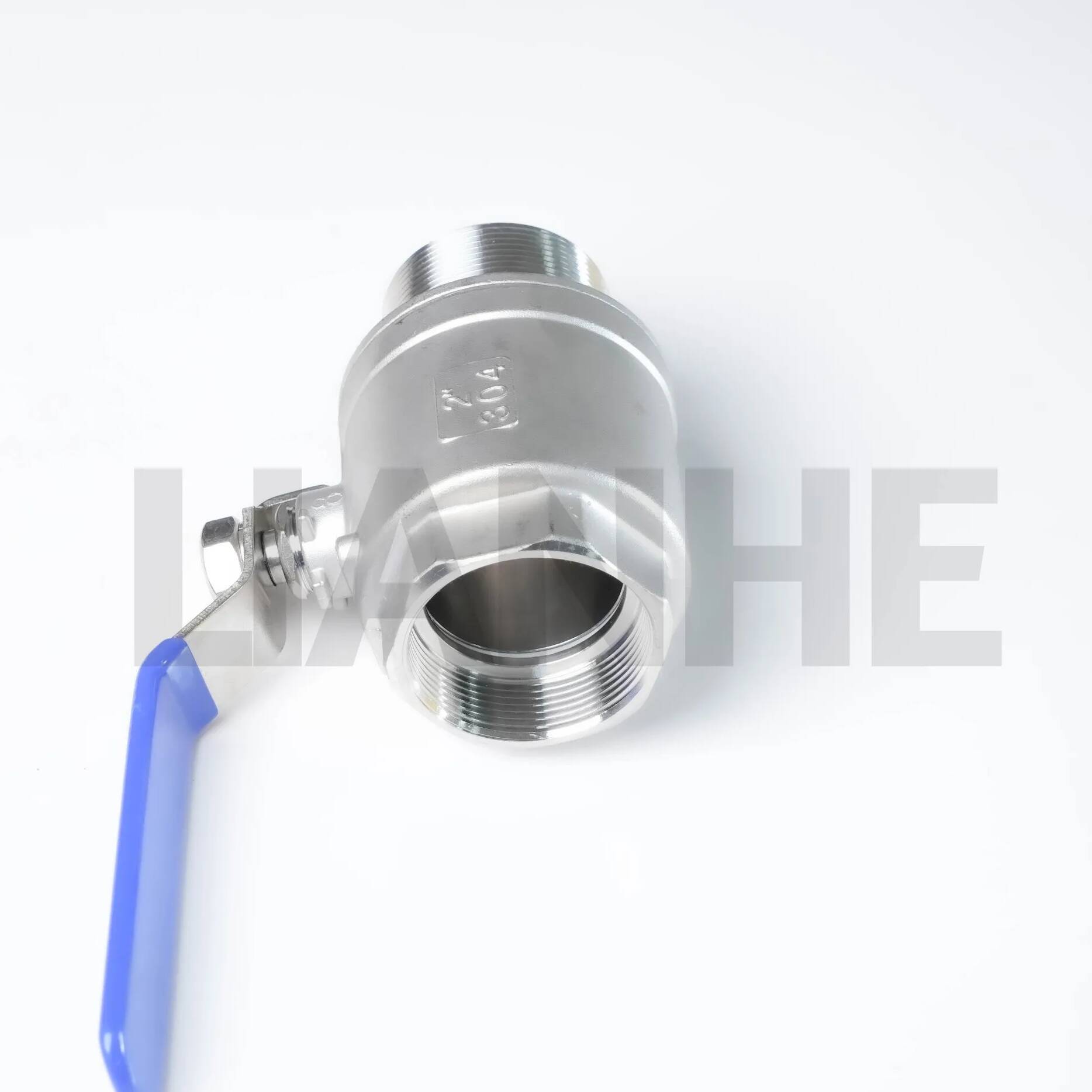

Les vannes à soupape offrent généralement une maintenance en ligne simple. Les techniciens peuvent déboulonner le capot pour accéder au bouchon et au siège directement par le haut. Ils peuvent roder les surfaces d'appui ou remplacer le bouchon sans couper le corps du pipeline. Les types de balles standards présentent une réalité différente. Vous devez généralement retirer entièrement les corps en une ou deux pièces pour remplacer les joints internes. Pour résoudre ce problème, les installations installent souvent des carrosseries en trois parties. Ceux-ci permettent à la section centrale de pivoter pour un remplacement rapide des joints.
Les vulnérabilités à l’usure diffèrent fondamentalement selon les conceptions. Les modes de défaillance courants incluent :
Notation sur les Wedges :Les types de portes subissent de profondes rayures sur le métal si elles sont forcées de se fermer face à des flux à grande vitesse ou à des débris piégés.
Dégradation de l'emballage :Les tiges multitours des modèles de portail et de globe subissent une friction constante. Ce frottement finit par dégrader la garniture de tige en graphite ou en PTFE, entraînant des émissions fugitives.
Extrusion de siège souple :Des températures élevées ou une pression excessive peuvent déformer les sièges en polymère à l'intérieur des unités à bille, provoquant des fuites permanentes.
Nous devons analyser les coûts initiaux par rapport au retour sur investissement du cycle de vie. Les unités à bille de grand diamètre coûtent beaucoup plus cher que les unités à portail équivalentes. Cependant, leur longévité supérieure dans les applications d’isolation pure compense rapidement l’investissement initial. Moins de défaillances des joints et des performances sans fuite réduisent le travail de maintenance à long terme. À l’inverse, l’utilisation d’une conception de vanne bon marché pour la régulation du débit garantit des remplacements fréquents et coûteux.
Naviguer dans le processus d’approvisionnement nécessite une approche logique, étape par étape. Utilisez le cadre suivant pour affiner vos options en fonction des données empiriques du système.
Identifiez la fonction principale.Déterminez si l’objectif opérationnel nécessite un isolement ou une régulation. Choisissez des modèles de boule ou de porte pour des tâches marche/arrêt strictes. Sélectionnez des conceptions de globe lorsque vous devez ajuster les débits de manière dynamique.
Analyser les médias et l'environnement.Documentez les caractéristiques de votre fluide. Évaluez les niveaux de particules, la viscosité et l’agressivité chimique. Faites correspondre ces caractéristiques aux matériaux des sièges. Vérifiez les valeurs nominales de température et de pression nécessaires par rapport aux spécifications ASME Classe 150, 300 ou supérieures.
Évaluez les contraintes d’espace et d’actionnement.Mesurez l’empreinte physique de l’installation. Les corps de globe nécessitent plus de dégagement vertical pour leurs tiges allongées. Déterminez si vous avez besoin d’un actionnement pneumatique ou électrique. Les types à bille s'automatisent facilement et de manière rentable en raison de leur faible couple et de leurs exigences en matière de quart de tour.
Votre prochaine étape immédiate implique une vérification formelle. Consultez toujours les schémas de tuyauterie et d’instrumentation (P&ID) avant de finaliser un bon de commande. L'examen des exigences de conformité par rapport aux normes API 608, API 600 ou AWWA garantit une sécurité optimale. Face à des paramètres limites, faire appel à un spécialiste du contrôle des fluides évite des erreurs de spécification coûteuses.
Aucune conception de vanne à elle seule ne peut résoudre tous les défis techniques. La mécanique des systèmes exige des géométries spécifiques pour gérer des rigueurs opérationnelles distinctes. La conception du globe reste inégalée en termes de contrôle précis du débit et de durabilité dans des conditions d'étranglement. La conception de la vanne offre un débit en vrac fiable et sans obstruction pour les boues et les exigences de faible chute de pression. La conception à bille offre l'arrêt sans fuite le plus rapide et le plus fiable disponible.
Les acheteurs doivent donner la priorité aux paramètres du système plutôt qu’aux coûts unitaires initiaux. Se concentrer exclusivement sur le prix d’achat conduit inévitablement à une usure rapide et à des pannes coûteuses en aval. Alignez votre type de support, votre pression nominale et vos besoins d’actionnement avec le mécanisme interne approprié.
Agissez dès aujourd’hui pour sécuriser votre infrastructure de tuyauterie. Parcourez des catalogues de produits complets par type, téléchargez des tableaux de dimensionnement des CV techniques ou contactez directement les équipes commerciales d'ingénierie pour des conseils spécifiques à une application.
R : Les conceptions de billes standard ne doivent jamais gérer les tâches d’étranglement. La position partiellement ouverte expose les sièges souples en PTFE directement au flux à grande vitesse. Cette exposition érode rapidement le polymère, provoquant des fuites permanentes. Cependant, les conceptions spécialisées de boule en V comportent des découpes renforcées et profilées spécialement conçues pour une régulation précise du débit.
R : Les types de globe nécessitent des moulages internes complexes et complexes pour créer leur chemin d'écoulement en forme de Z. Les fabricants doivent également utiliser des matériaux de carrosserie plus lourds et plus épais. Cette masse supplémentaire est nécessaire pour résister aux chutes de pression intenses, aux vibrations et aux forces turbulentes inhérentes aux fonctions de régulation du débit et d'étranglement.
R : Les conceptions à bille quart de tour à fermeture rapide présentent le risque le plus élevé de coup de bélier. Le fait de claquer le levier arrête instantanément l'élan du fluide, envoyant une onde de choc destructrice vers l'arrière à travers la tuyauterie. L'action lente et multitours des conceptions de vanne et de globe atténue naturellement ces surpressions en réduisant progressivement la vitesse du fluide.
A: Grade 316 is generally superior because it contains added molybdenum. This specific alloying element dramatically increases resistance to pitting and crevice corrosion. Les ingénieurs préconisent fortement le 316 plutôt que le 304 pour les environnements riches en chlorures, les applications marines et les lignes de traitement chimique agressives afin de garantir une longévité opérationnelle maximale.
