Robinet à tournant sphérique fiable en acier inoxydable de type T pour systèmes à voies multiples

Aperçu

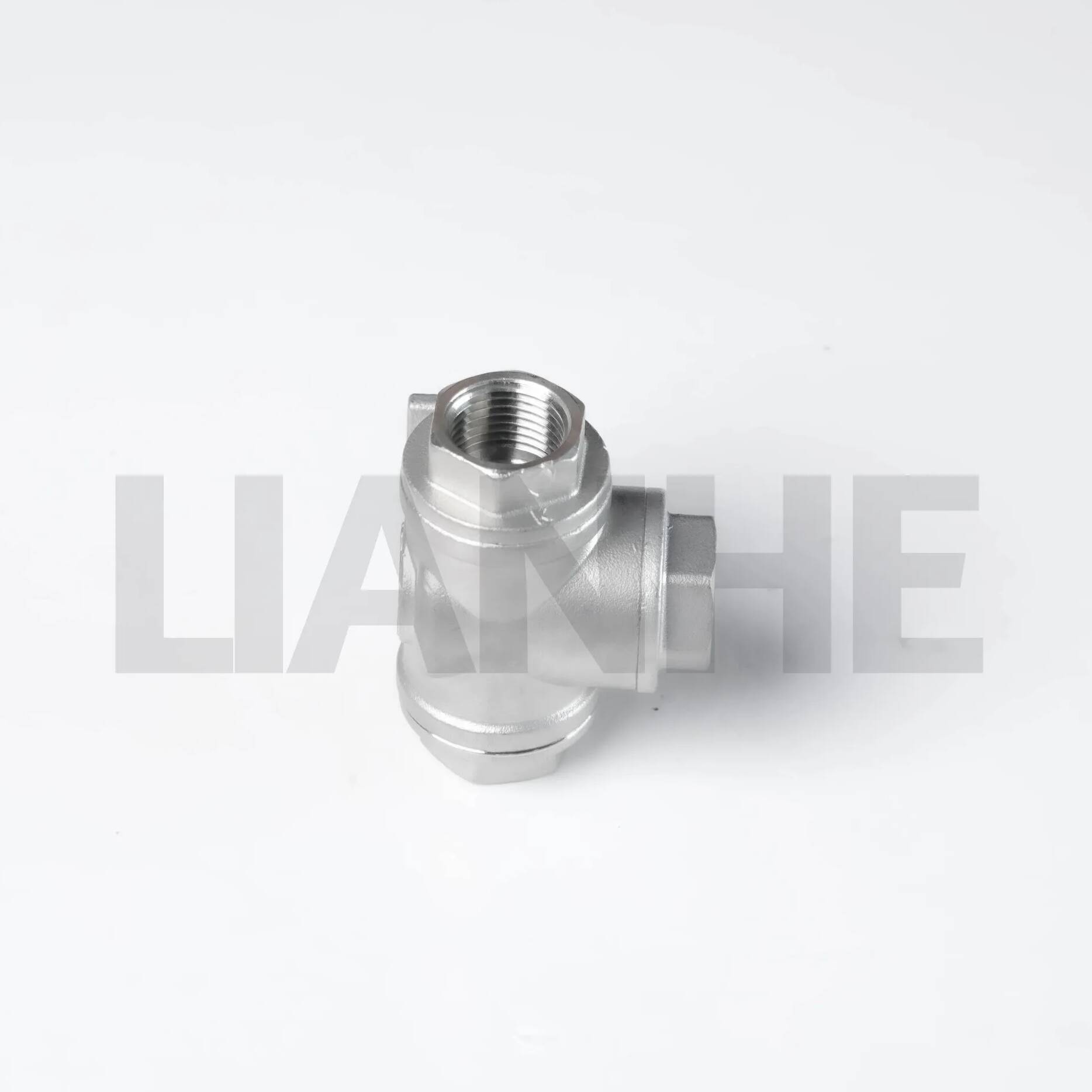

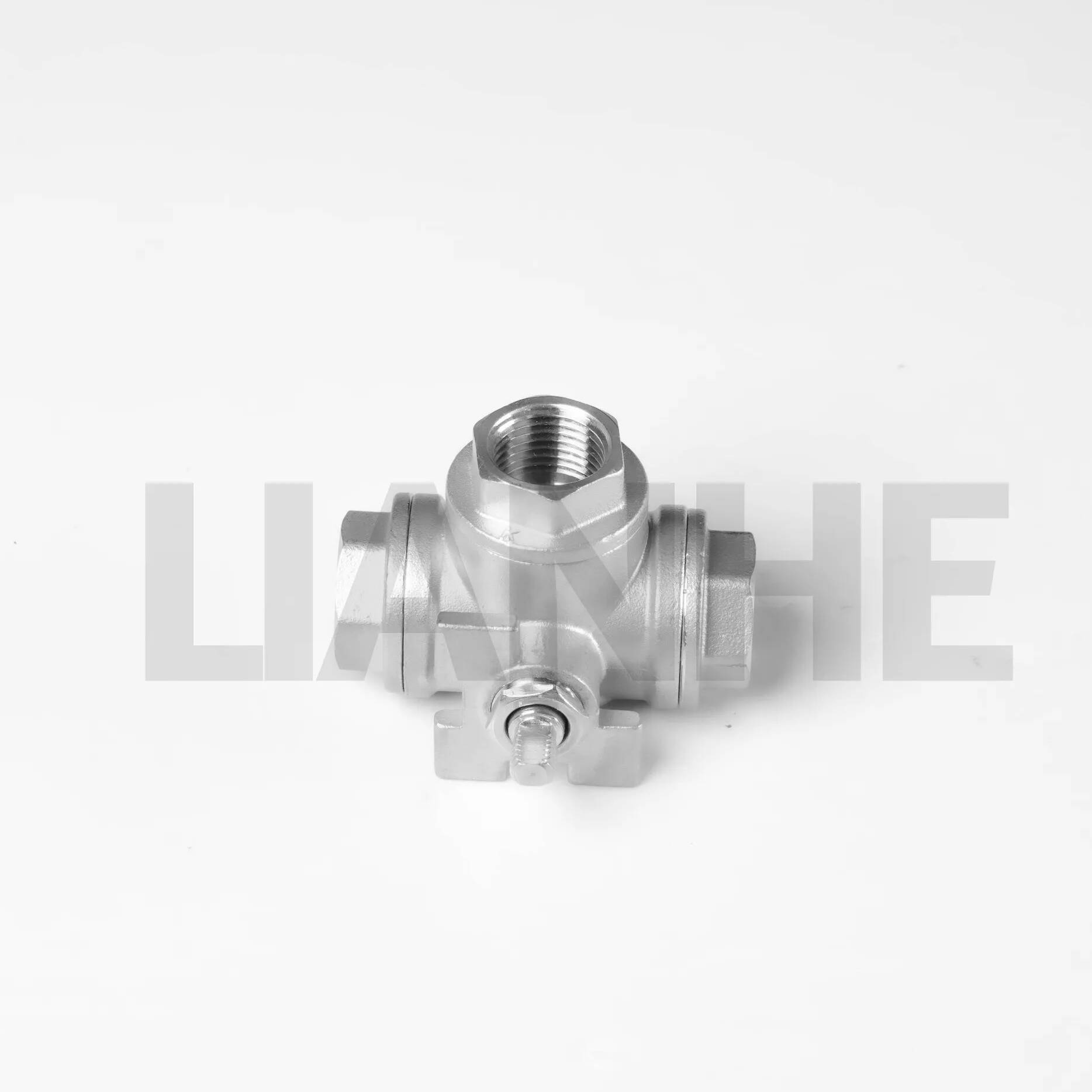

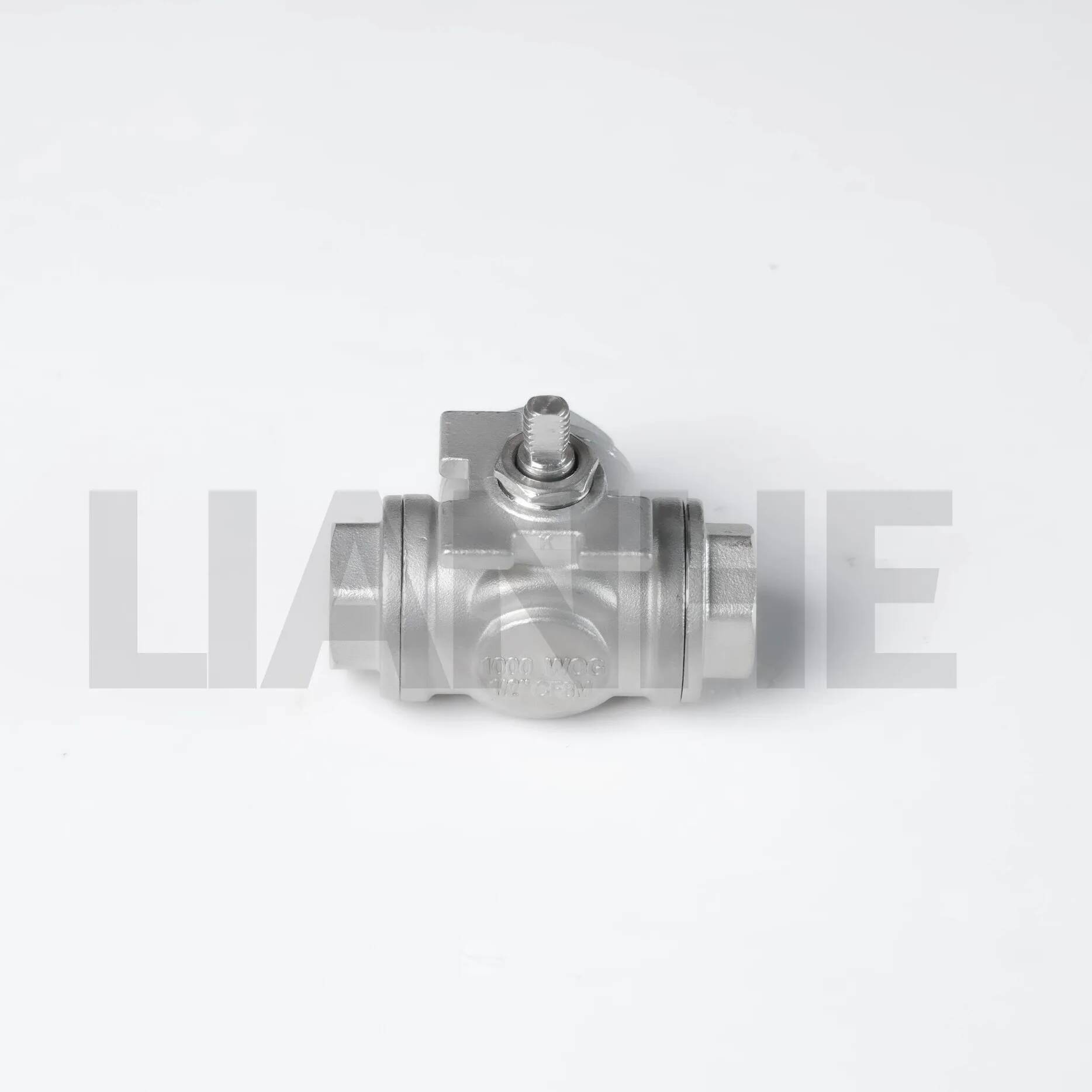

Le robinet à tournant sphérique fileté de type T en acier inoxydable fiable est un robinet à trois voies robuste conçu pour détourner ou mélanger le débit de fluide dans les systèmes de tuyauterie filetée. Avec un corps en forme de T et une bille usinée avec précision, cette vanne permet une commutation transparente entre trois voies d'écoulement, ce qui la rend idéale pour les applications nécessitant un contrôle multidirectionnel dans des environnements corrosifs. Construit en acier inoxydable 316, il offre une résistance exceptionnelle aux attaques chimiques et au fonctionnement à haute température.

Caractéristiques

Contrôle de débit à trois voies:

La conception à port en T permet de diriger le flux de l'entrée vers deux sorties ou de le combiner de deux entrées à une seule sortie, avec une rotation de la bille de 90° pour une commutation rapide du chemin.

Les ports à passage intégral (diamètre égal à celui du tuyau) minimisent la perte de pression, atteignant des valeurs Cv 15 % plus élevées que les vannes comparables à passage réduit.

Connexions filetées durables:

Filetages mâle/femelle NPT (ANSI B1.20.1) sur tous les ports, compatibles avec les tuyaux en acier, en cuivre et en plastique, avec rainures d'étanchéité pour filetage en option pour une meilleure résistance aux fuites.

Épaisseur du corps renforcée (paroi standard 1,5x) aux jonctions des ports pour résister aux écoulements turbulents et à la dilatation thermique.

Étanchéité haute performance:

Les sièges en PTFE avec anneaux anti-extrusion assurent une fermeture étanche aux bulles (API 598) dans toutes les configurations de débit, évalués pour 1 000 PSI à 20°C.

Le ressort antistatique assure la continuité électrique entre la bille et le corps, dissipant les charges statiques dans les applications avec des supports inflammables.

Flexibilité opérationnelle:

Disponible en configurations port L (déviation bidirectionnelle) et port T (mélange/déviation trois voies), avec options d'opérateur à levier ou à engrenage pour les applications à couple élevé.

Plage de température : -40°C à 260°C (siège RPTFE), adapté aux liquides cryogéniques et aux systèmes à huile chaude.

Application

Idéal pour les systèmes nécessitant une dérivation ou un mélange de flux :

Réservoirs de mélange chimique: Diriger les matières premières vers des réacteurs ou mélanger des composants dans la fabrication pharmaceutique et cosmétique, avec de l'acier inoxydable 316 répondant aux normes cGMP.

Systèmes CVC: Commande à trois voies pour les serpentins de chauffage/refroidissement, permettant une régulation efficace de la température dans les bâtiments commerciaux et les centres de données.

Échantillonnage de pétrole et de gaz: Détournement des flux de processus vers des analyseurs ou des bouteilles d'échantillon, avec des filetages NPT compatibles avec les vannes et jauges d'échantillonnage standard.

Usines de traitement de l'eau: Contrôle multivoies pour les systèmes de filtration, les lignes de lavage à contre-courant et les pompes doseuses de produits chimiques, garantissant un fonctionnement fiable dans l'eau chlorée.

FAQ

Q : Quelle est la différence entre les vannes à port L et à port T?

UN:Les vannes à port en L détournent le flux entre deux ports (angle de 90°), tandis que les vannes à port en T permettent le débit à travers les trois ports (distribution à 180°).

Q : La vanne peut-elle être utilisée pour des applications d’étranglement?

UN:Non, les robinets à tournant sphérique sont conçus pour une utilisation marche/arrêt ou de dérivation ; utilisez un robinet à soupape pour l'étranglement.

Q : Comment prévenir l'usure du siège dans des milieux abrasifs?

UN:Choisissez des sièges métal sur métal (superposition de stellite) et installez une crépine en amont pour filtrer les particules >50μm.

Q : Des actionneurs antidéflagrants sont-ils disponibles pour les environnements dangereux?

UN:Oui, actionneurs pneumatiques ou électriques en option avec certification ATEX/IECEx pour une utilisation en atmosphères explosives Zone 1/21.
