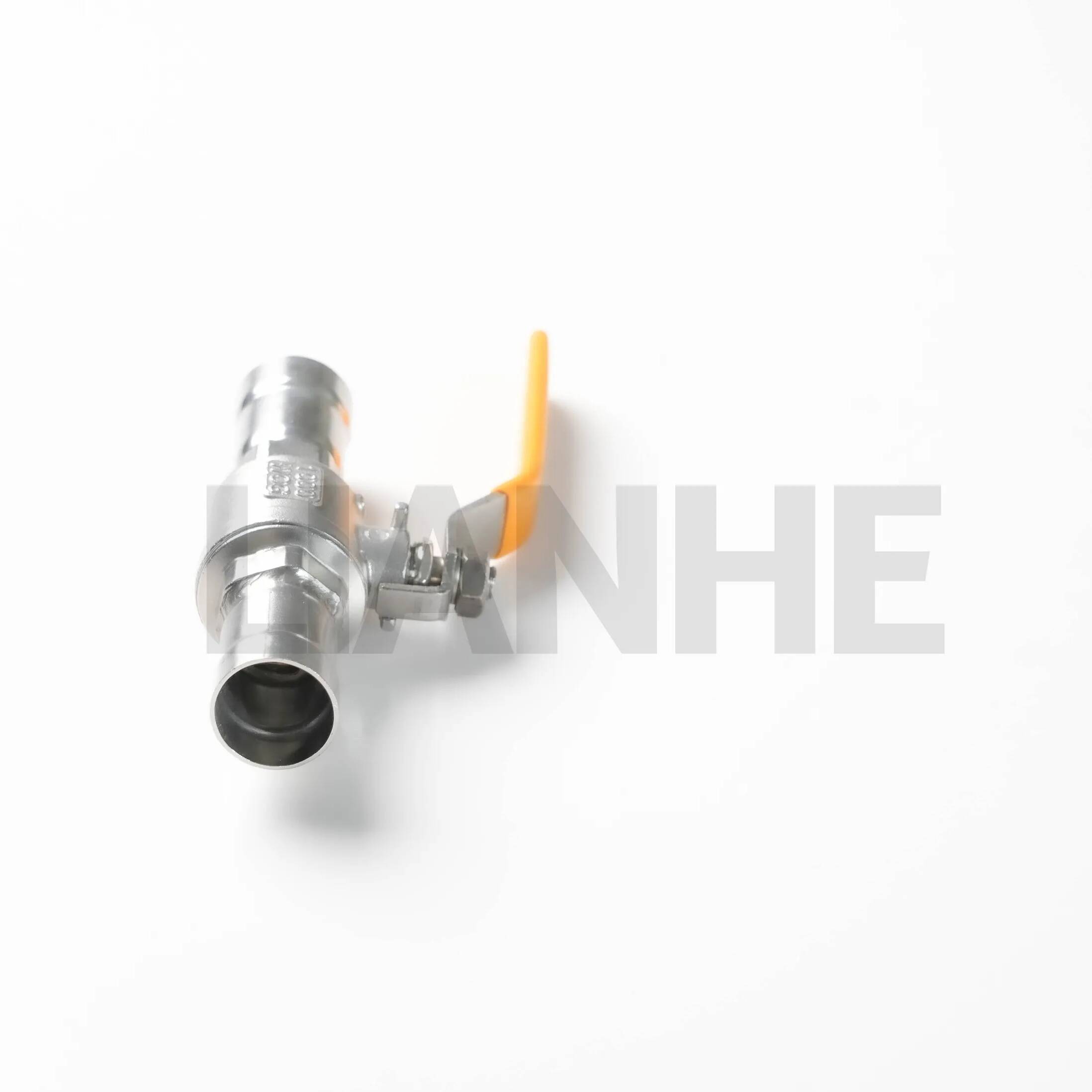

Presse à anneau de robinet à tournant sphérique en acier inoxydable haute pression pour une installation rapide

Aperçu

La presse à anneaux pour robinets à tournant sphérique en acier inoxydable haute pression est une solution innovante de contrôle de débit conçue pour une installation rapide et fiable dans les systèmes de tuyauterie à ajustement serré. Construite en acier inoxydable 304 ou 316, cette vanne est dotée d'un raccord à pression annulaire (conforme à la norme ISO 6122) et d'une conception à passage intégral, combinant la rapidité de la technologie d'ajustement par pression avec la durabilité d'une vanne à boisseau sphérique.

Caractéristiques

Technologie de presse à anneau:

Les raccords à pression (ISO 6122) créent des joints permanents et sans fuite en 3 secondes à l'aide d'une presse hydraulique, réduisant ainsi le temps d'installation de 50 % par rapport aux vannes filetées ou soudées.

Les anneaux de pression annulaire (acier inoxydable) assurent une compression uniforme, garantissant l'intégrité des joints jusqu'à 16 bars (232 PSI) pour les systèmes à eau et à air comprimé.

Efficacité du débit à passage intégral:

Le chemin d'écoulement sans restriction (alésage = diamètre du tuyau) atteint des valeurs Cv 20 % supérieures à celles des vannes à alésage réduit, minimisant ainsi la perte de pression dans les applications à haut débit.

La bille polie (Ra ≤0,8 μm) et le siège en PTFE offrent une fermeture étanche aux bulles (API 598) et un faible couple de fonctionnement (≤10 N·m pour les vannes 1"), idéal pour les systèmes manuels ou automatisés.

Construction en matériaux durables:

Acier inoxydable 304 (usage général) ou acier inoxydable 316 (milieux corrosifs), avec une limite d'élasticité de 205 MPa et un allongement ≥40% pour la résistance aux chocs.

Plage de température : -20°C à 180°C (siège PTFE) ; -40°C à 260°C (siège RPTFE), adapté aux conduites d'eau chaude, de fioul et de gaz non corrosifs.

Flexibilité d'installation:

Compatible avec les tuyaux en acier inoxydable, en cuivre et PEX (OD : 15 mm-63 mm), avec indicateurs visuels (anneau de presse déformé) pour confirmer une bonne assise.

Disponible dans les tailles 3/8" à 2" (10 mm-50 mm), avec levier verrouillable en option pour empêcher toute opération non autorisée dans les systèmes critiques pour la sécurité.

Application

Idéal pour les systèmes à installation rapide et à haute fiabilité :

Plomberie commerciale: Raccords à pression dans les systèmes d'alimentation en eau de grande hauteur et les planchers chauffants radiants, conformes à la norme NSF/ANSI 61 pour l'eau potable.

Automatisation industrielle: Vannes à connexion rapide dans les conduites de fluide des bras robotiques et les systèmes de transport pneumatique, réduisant les temps d'arrêt lors de la reconfiguration de l'équipement.

Projets de rénovation: Rénovation d'anciens systèmes de tuyauterie avec la technologie d'ajustement par pression, en particulier dans les espaces restreints où le soudage ou le filetage n'est pas pratique.

Équipement de laboratoire: Contrôle marche/arrêt pour les conduites de réactifs et les systèmes de vide non corrosifs, en acier inoxydable 316 résistant à une exposition chimique légère.

FAQ

Q : La connexion anneau-presse peut-elle être démontée?

UN:Non, les relations avec la presse sont permanentes ; utilisez un raccord-union si le démontage est nécessaire pour l’entretien.

Q : Quels matériaux de tuyaux sont compatibles avec la conception à presse annulaire?

UN:Compatible avec les tuyaux en acier inoxydable (EN 10217-7), en cuivre (EN 1057) et PEX (EN 12201) avec des diamètres extérieurs correspondants.

Q : La vanne est-elle adaptée aux installations enterrées?

UN:Oui, mais utilisez un manchon de protection pour les canalisations souterraines et assurez-vous que l'anneau de presse est exempt de débris de sol lors de l'installation.

Q : Comment vérifier une connexion de presse correcte?

UN:Vérifiez une empreinte uniforme sur l'anneau de presse à l'aide d'une jauge go/no-go, garantissant un engagement complet avec le profil du tuyau.
