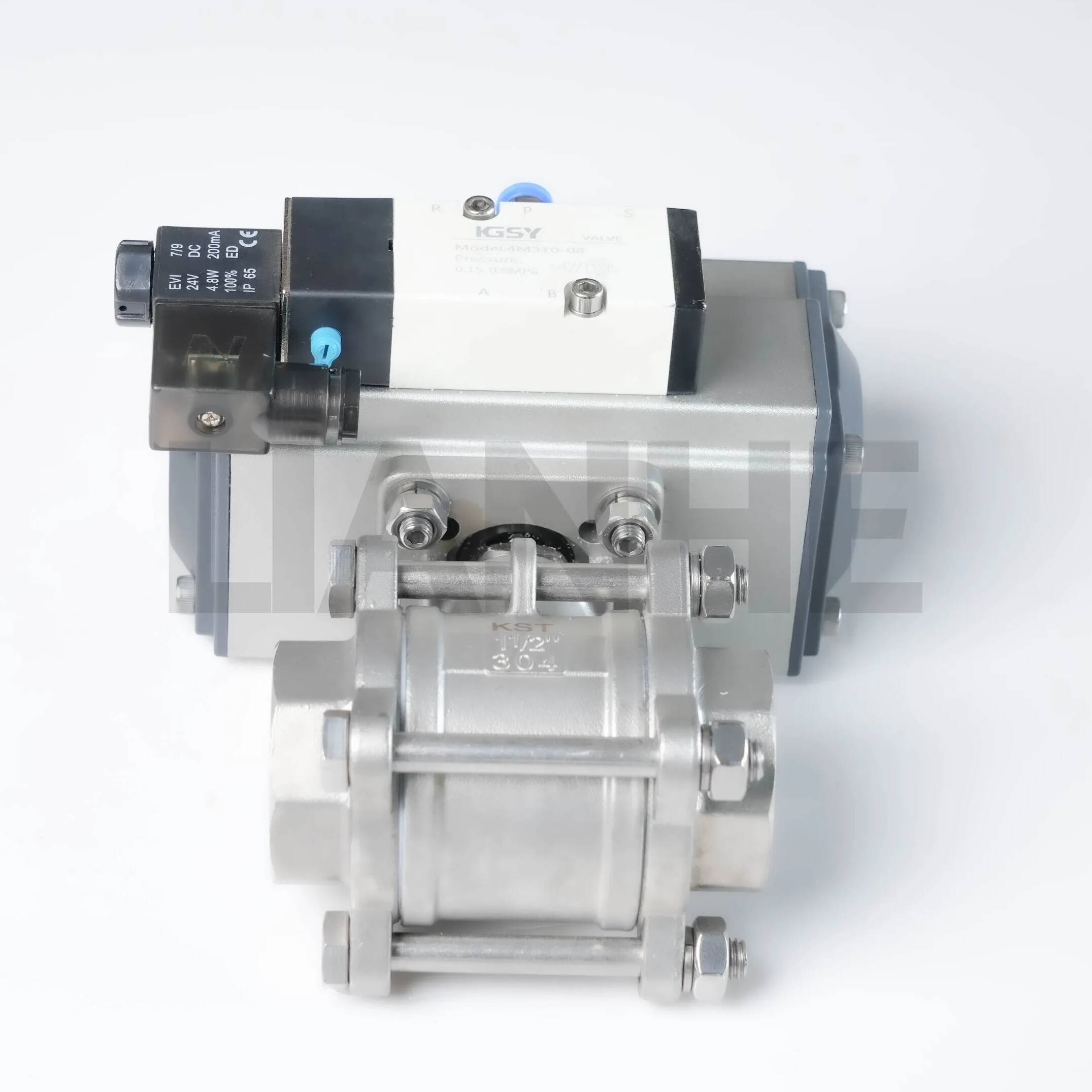

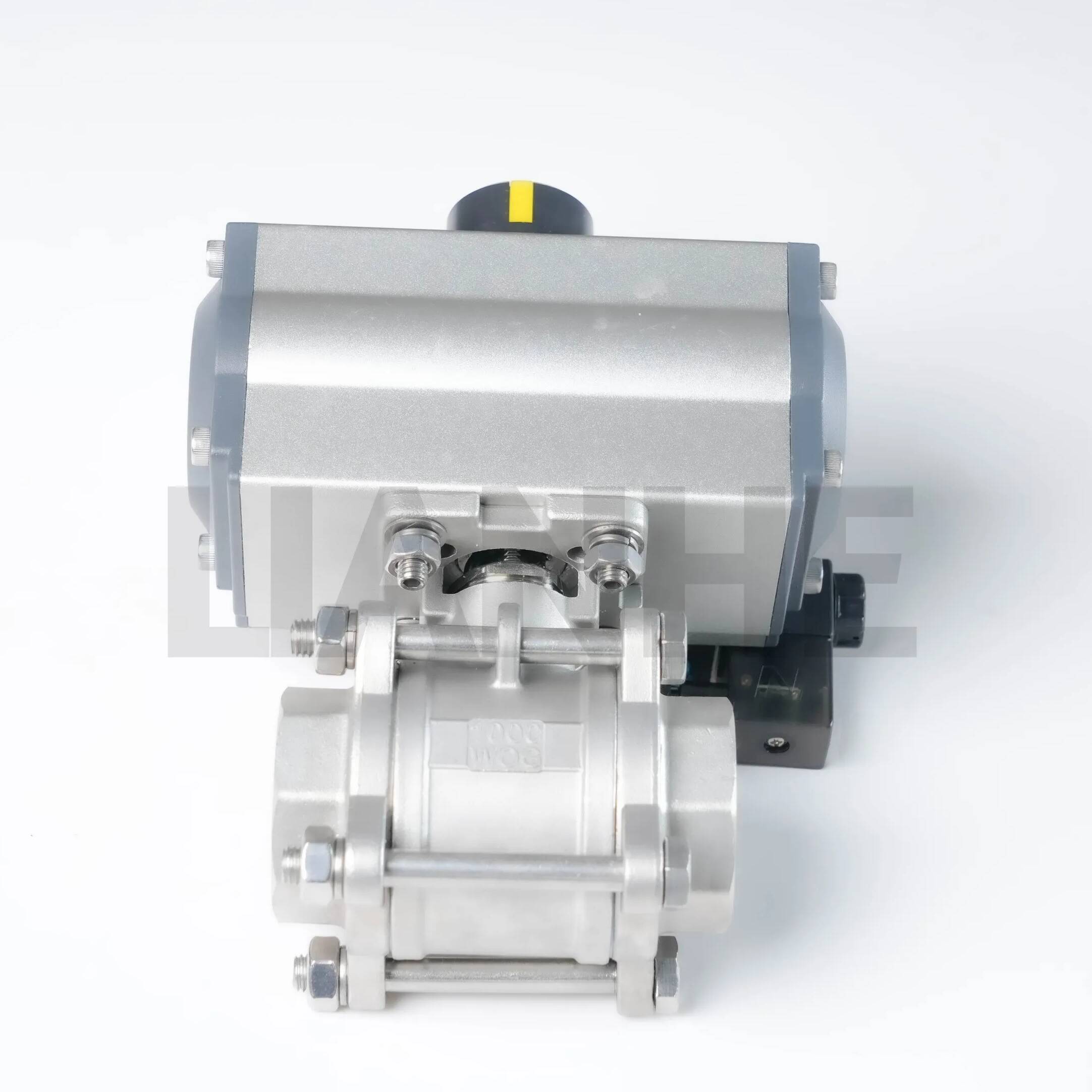

Robinet à bille fileté à 3 pièces à commande pneumatique pour l'automatisation industrielle

Aperçu

Le robinet à tournant sphérique fileté à 3 pièces à commande pneumatique est une solution de contrôle de débit de haute fiabilité conçue pour un fonctionnement rapide et efficace dans les systèmes d'automatisation industrielle. Construite en acier inoxydable 316, cette vanne est dotée de filetages NPT (ANSI B1.20.1) et d'un actionneur pneumatique, offrant un mouvement rapide d'un quart de tour à 90° pour un contrôle marche/arrêt dans des environnements difficiles et corrosifs.

Caractéristiques

Avantages de l'actionnement pneumatique:

Actionneur pneumatique à double effet ou à ressort de rappel (pression d'air de 5 à 8 bars), offrant un fonctionnement sans faille (le ressort de rappel ferme/ouvre en cas de perte d'air) et des temps de cycle ≤ 3 secondes pour les vannes 2".

La plate-forme de montage ISO 5211 garantit la compatibilité avec les marques mondiales d'actionneurs (par exemple Festo, SMC), avec des positionneurs en option pour le contrôle de débit proportionnel.

Conception résistante à la corrosion:

Corps en acier inoxydable 316 (ASTM A316) avec 3,5 % de molybdène, résistant aux piqûres de chlorure dans les environnements marins et chimiques, avec une surface passivée prolongeant la durée de vie de 30 %.

Le siège en PTFE avec bague anti-extrusion assure une fermeture étanche aux bulles (API 598) à des températures de -40°C à 260°C (siège RPTFE).

Connexions filetées de précision:

Filetages mâle/femelle NPT pour une fixation sécurisée des tuyaux, compatible avec les tuyaux de série 80 et les raccords robustes, couple nominal jusqu'à 80 N·m pour les vannes 2" afin de résister aux forces de l'actionneur.

L'épaisseur renforcée du corps au niveau des jonctions filetées (1,3x standard) empêche la déformation lors d'un fonctionnement pneumatique à cycle élevé.

Sécurité et conformité:

Le dispositif antistatique (à ressort) assure la continuité électrique pour les applications de gaz, réduisant ainsi les risques de décharge statique dans les environnements inflammables.

Conforme à la NACE MR0175 pour le service aux gaz corrosifs et à l'ATEX/IECEx pour une utilisation en atmosphères explosives (zone 1/21), avec des kits pare-flammes en option.

Application

Idéal pour l’automatisation industrielle à grande vitesse et haute fiabilité :

Pétrole et gaz en amont: Arrêt rapide dans les systèmes de contrôle des têtes de puits et les lignes d'injection de produits chimiques, avec de l'acier inoxydable 316 résistant à la corrosion H2S dans les champs de gaz corrosifs.

Nourriture et boissons: Contrôle hygiénique du débit dans les lignes de pasteurisation et les systèmes CIP (Clean-in-Place), répondant aux normes sanitaires 3-A pour le contact direct avec les aliments.

Production d'électricité: Contrôle pneumatique des purgeurs de vapeur et des conduites de condensats dans les installations à cycle combiné, avec actionnement rapide réduisant les coups de bélier dans les systèmes à turbine.

Soutien au sol aérospatial: Contrôle du carburant et des fluides hydrauliques dans les installations de maintenance des avions, avec un fonctionnement pneumatique garantissant des performances sans faille dans les environnements à haute altitude.

FAQ

Q : Quelle pression d’air est requise pour l’actionneur?

UN:Fonctionnement standard à 6 bars ; minimum 5 bars, maximum 10 bars. Utilisez un régulateur de pression pour maintenir des performances constantes.

Q : La vanne peut-elle être utilisée dans les systèmes à vide?

UN:Oui, le siège en PTFE offre une étanchéité fiable jusqu'à un vide de 29" Hg, bien que des sièges métal sur métal soient recommandés pour les conditions de vide extrêmes.

Q : Comment prévenir la corrosion des actionneurs dans les environnements côtiers?

UN:Choisissez un actionneur avec un corps en aluminium peint époxy ou des composants en acier inoxydable et installez un filtre à air coalescent pour éliminer l'humidité et les particules de sel.

Q : Quelle est la taille de filtre à air recommandée pour l'actionneur?

UN:Utilisez un filtre évalué à 5 μm pour protéger l'actionneur de la contamination particulaire, garantissant ainsi un fonctionnement fluide et une durée de vie prolongée.
