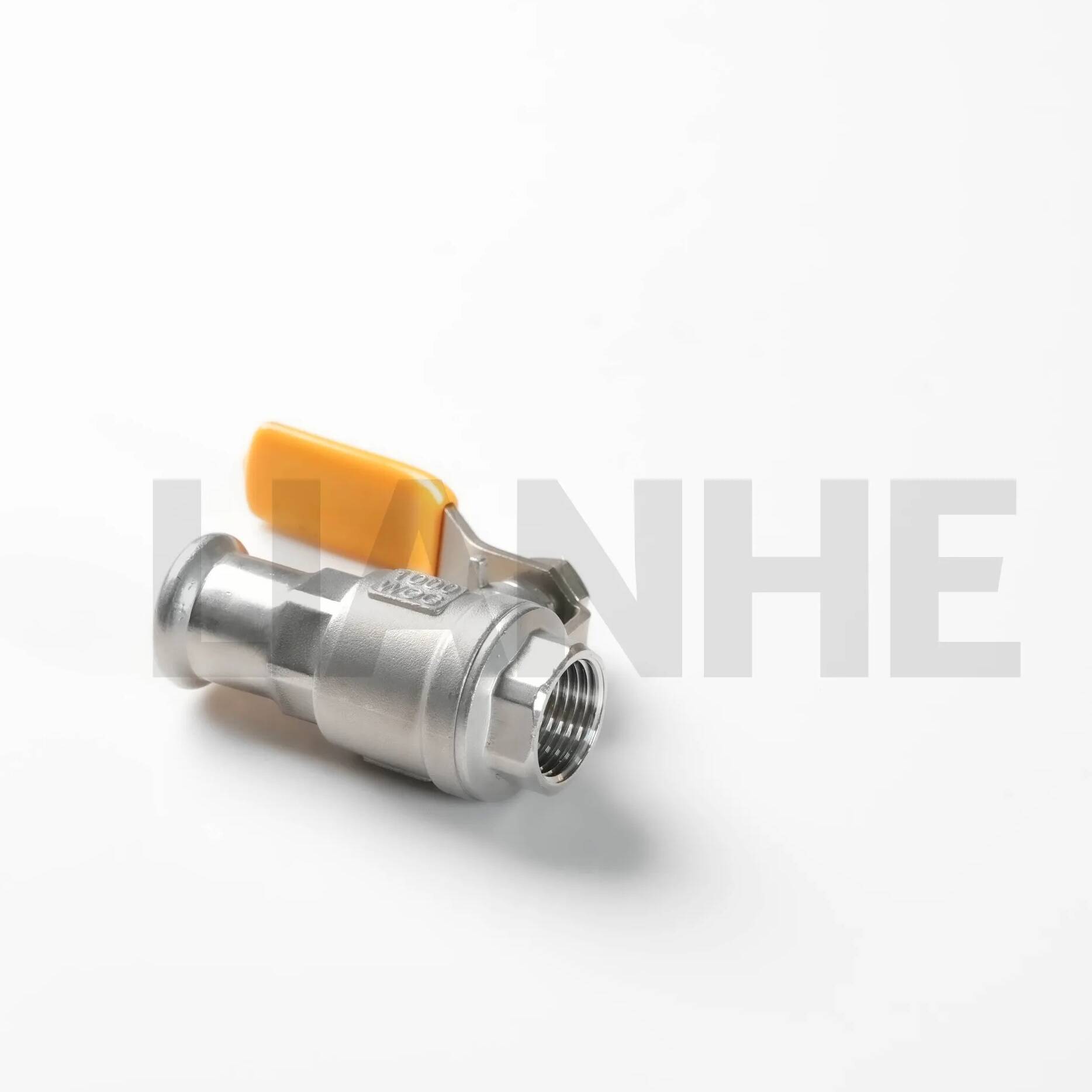

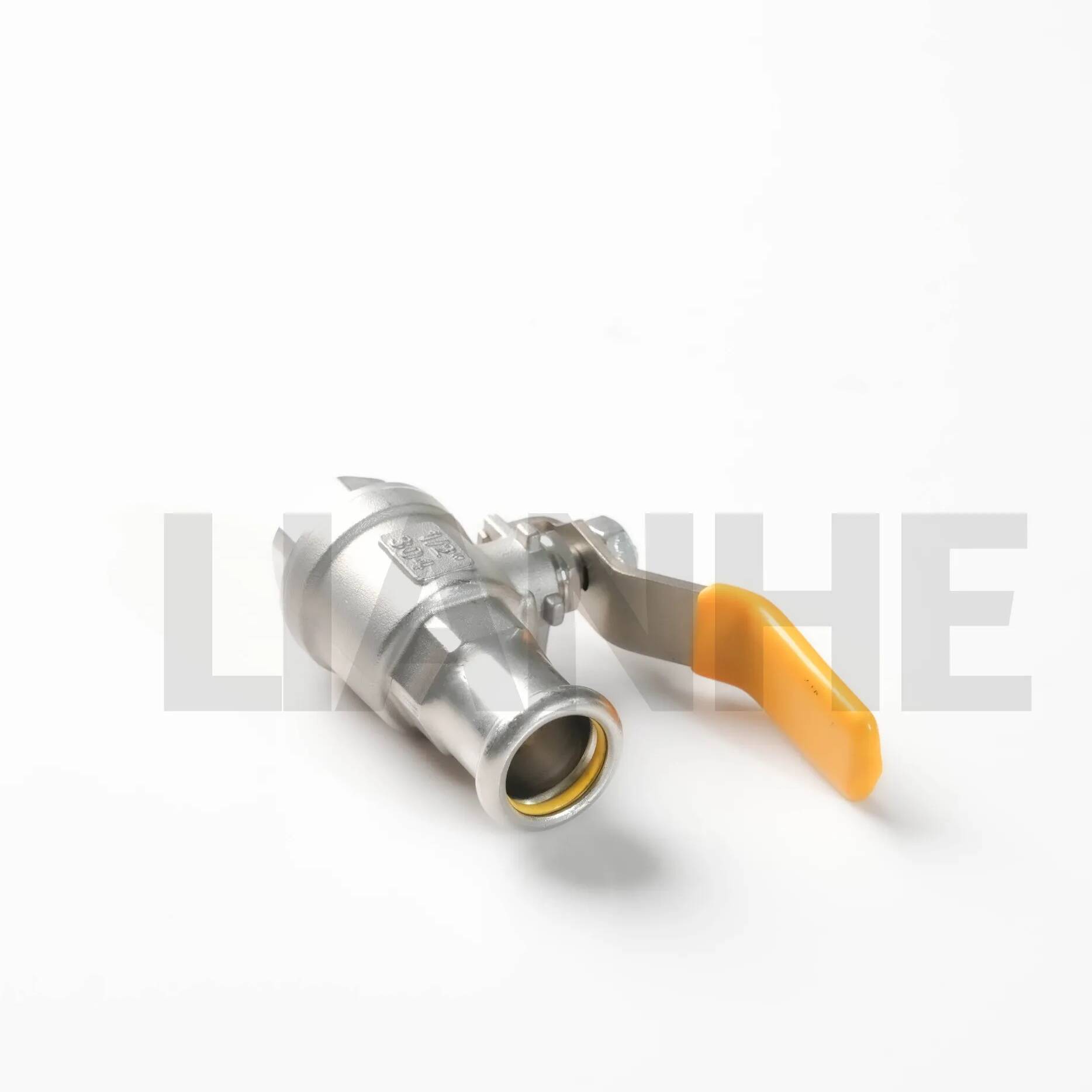

Robinet à bille à filetage femelle en acier inoxydable de type D, haute fiabilité

Aperçu

Le robinet à tournant sphérique à filetage femelle de type D en acier inoxydable de haute fiabilité est une solution de contrôle de débit durable conçue pour les systèmes de tuyauterie à ajustement serré et filetés, combinant la vitesse des connexions à pression avec la polyvalence des filetages femelles NPT. Construite en acier inoxydable 304 ou 316, cette vanne est dotée d'une extrémité femelle à ajustement serré et d'une sortie filetée, permettant une installation rapide dans les environnements commerciaux et industriels.

Caractéristiques

Technologie de double connexion:

Extrémité femelle à ajustement serré (conforme à la norme ISO 6122) pour une connexion rapide et sans outil à des tuyaux en acier inoxydable ou en cuivre (OD : 15 mm-54 mm), créant un joint permanent en 3 secondes.

Filetage femelle NPT (ANSI B1.20.1) à l'extrémité opposée pour la compatibilité avec les vannes filetées, les jauges ou les accessoires, réduisant ainsi le besoin d'adaptateurs.

Construction matérielle robuste:

Acier inoxydable 304 (usage général) ou acier inoxydable 316 (milieux corrosifs), avec une limite d'élasticité de 205 MPa et un allongement ≥40% pour la résistance aux chocs.

Le siège en PTFE assure une fermeture étanche aux bulles (API 598) jusqu'à 16 bar (232 PSI), avec une bille polie assurant un faible couple de fonctionnement (≤12 N·m pour les vannes 2").

Flexibilité d'installation:

Convient aussi bien aux nouvelles installations qu'à la rénovation, avec une technologie d'ajustement par pression idéale pour les espaces restreints où le soudage ou le filetage n'est pas pratique.

Plage de température : -20°C à 180°C (siège PTFE) ; -40°C à 260°C (siège RPTFE), adaptable aux systèmes d'eau chaude, d'huile et d'air comprimé.

Conformité et certification:

Conforme aux normes EN 10226-1 et NSF/ANSI 61, avec des rapports de traçabilité des matériaux disponibles pour l'eau potable et les applications industrielles.

Application

Idéal pour les systèmes de tuyauterie hybrides nécessitant des connexions mixtes :

Plomberie commerciale: Raccordement de tuyaux en acier inoxydable à ajustement serré aux compteurs d'eau filetés et aux vannes de régulation dans les immeubles de grande hauteur.

Hydraulique industrielle: Relier les tubes à ajustement serré aux pompes et cylindres hydrauliques filetés des machines, réduisant ainsi les temps d'arrêt pendant la maintenance des équipements.

Projets de rénovation: Mise à niveau des anciens systèmes filetés vers des tuyaux modernes à ajustement serré, en particulier dans les bâtiments historiques avec un accès limité pour les méthodes d'installation traditionnelles.

Équipement de laboratoire: Connexion de tubes PEX aux injecteurs de produits chimiques filetés et aux filtres dans les installations de recherche, avec de l'acier inoxydable 316 résistant à une exposition chimique légère.

FAQ

Q : Quels matériaux de tuyau sont compatibles avec l'extrémité à ajustement serré?

UN:Compatible avec les tuyaux en acier inoxydable (EN 10217-7), en cuivre (EN 1057) et PEX (EN 12201) avec des diamètres extérieurs correspondants.

Q : L'extrémité à ajustement serré peut-elle être utilisée avec des tuyaux en plastique rigide?

UN:Non, l'ajustement par pression est conçu pour les tuyaux métalliques ; utilisez un raccord de transition pour les tuyaux en plastique (par exemple, un adaptateur PEX vers filetage).

Q : Comment garantir une connexion à pression appropriée avec l'extrémité femelle?

UN:Utilisez une presse hydraulique avec des matrices conformes à la norme ISO 15874-6, en vérifiant une empreinte uniforme sur l'anneau de presse après l'installation.

Q : La vanne est-elle adaptée aux installations souterraines?

UN:Oui, mais protégez l’extrémité filetée avec du ruban anticorrosion et utilisez un boîtier à vannes pour un accès facile dans les canalisations enterrées.
