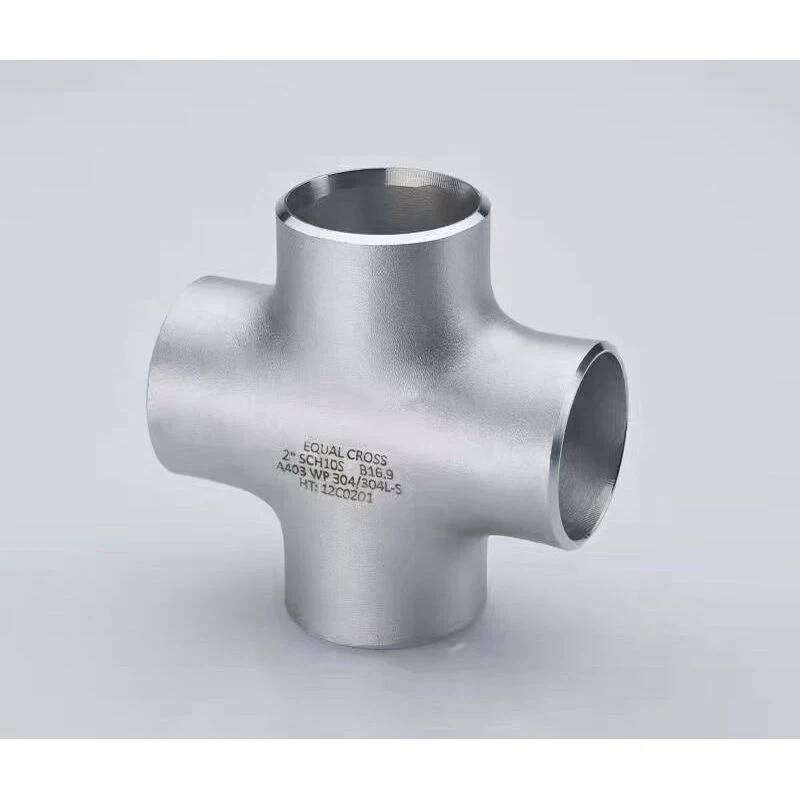

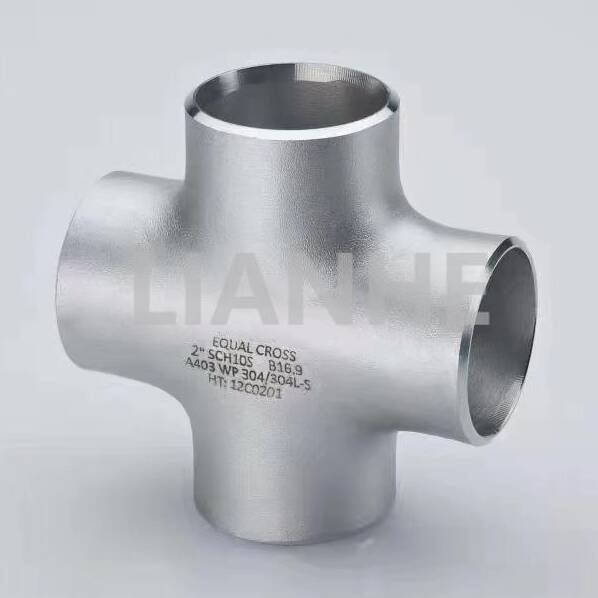

Le raccord croisé haute pression en acier inoxydable BW (Butt-Weld) est un raccord de tuyauterie robuste conçu pour créer des connexions à quatre voies dans les canalisations industrielles haute pression et haute température. Construite en acier inoxydable 304 ou 316 sans soudure, cette croix présente des extrémités soudées bout à bout (conformes à la norme ANSI B16.25) et une conception renforcée, garantissant l'intégrité structurelle et des performances sans fuite dans les applications critiques.
Construction robuste:
Corps en acier inoxydable sans soudure (304/316) avec des tailles de branchement égales ou réductrices, évalué pour des pressions de service allant jusqu'à 2 500 PSI (programme 80, acier inoxydable 316) et des températures de -46°C à 815°C.
La section centrale renforcée (1,5 fois l'épaisseur de paroi) résiste aux charges de pression multidirectionnelles, réduisant ainsi la concentration de contraintes au niveau des jonctions de branchement.
Extrémités de soudage de précision:
Extrémités à souder bout à bout avec bords biseautés (37,5° ±1°) pour soudures à pénétration totale, conformes à la norme ASME B16.9 et adaptées aux procédés de soudage automatiques et manuels.
Disponible en croix égale (toutes les branches de même taille) et en croix réductrice (les tailles de branches diffèrent d'une taille nominale), offrant une polyvalence dans la conception des pipelines.
Optimisation du débit et des contraintes:
Des transitions internes douces (rayon ≥ 1,0x l'épaisseur de la paroi du tuyau) minimisent les turbulences et la perte de pression, avec une surface interne hydroformée (Ra ≤ 1,6 μm) pour un écoulement laminaire dans les systèmes multibranches.
La variante en acier inoxydable 316 avec teneur en molybdène résiste aux piqûres dans les milieux riches en chlorure, idéale pour les systèmes de distribution d'eau de mer et de saumure.
Assurance qualité:
Tests radiographiques (RT) à 100 % pour les soudures dans les applications critiques, avec contrôles dimensionnels via balayage 3D pour garantir la précision de l'alignement (±0,5 mm pour 12" NPS).
Conforme à la norme ISO 9001:2015 et aux spécifications spécifiques du client (par exemple, Shell MESC SPE 77/300 pour les projets pétroliers et gaziers).
Idéal pour les réseaux de canalisations industrielles complexes :
Raffineries de pétrole et de gaz: Connexions multibranches dans les unités de traitement, les systèmes de torchage et les réseaux d'échangeurs de chaleur, avec de l'acier inoxydable 316 répondant à la NACE MR0175 pour le service acide.
Production d'électricité: Raccordements à quatre voies dans les systèmes collecteurs de vapeur et les conduites de retour de condensats, résistant aux charges thermiques cycliques dans les installations à cycle combiné.
Traitement chimique: Distribution des matières premières dans des réacteurs discontinus et des colonnes de distillation, avec une conception en croix égale permettant une répartition équilibrée des flux.
Traitement de l'eau: Connexions multisorties dans les skids de filtration et les installations d'osmose inverse, avec des options croisées réductrices pour les transitions de taille dans des configurations compactes.
Q : Quelle est la pression maximale admissible pour une croix réductrice?
UN:La pression nominale est déterminée par la plus petite taille de branche ; consultez la fiche technique pour les combinaisons taille-pression spécifiques.
Q : La croix peut-elle être utilisée dans des zones sismiques?
UN:Oui, mais incluez des renforts supplémentaires au niveau des jonctions transversales pour absorber les forces latérales, car les raccords multibranches sont plus sensibles à la fatigue due aux vibrations.
Q : Comment inspecter les défauts de soudure dans la croix?
UN:Utilisez des tests par ultrasons (UT) ou une inspection par magnétoscopie (MPI) pour détecter les défauts de surface/sous-surface, en particulier au niveau des connexions de dérivation à principale.
Q : Existe-t-il des versions non magnétiques disponibles pour les applications sensibles?
UN:Oui, l’acier inoxydable 316L offre une faible perméabilité magnétique, adaptée à une utilisation à proximité de séparateurs magnétiques et d’équipements IRM.
