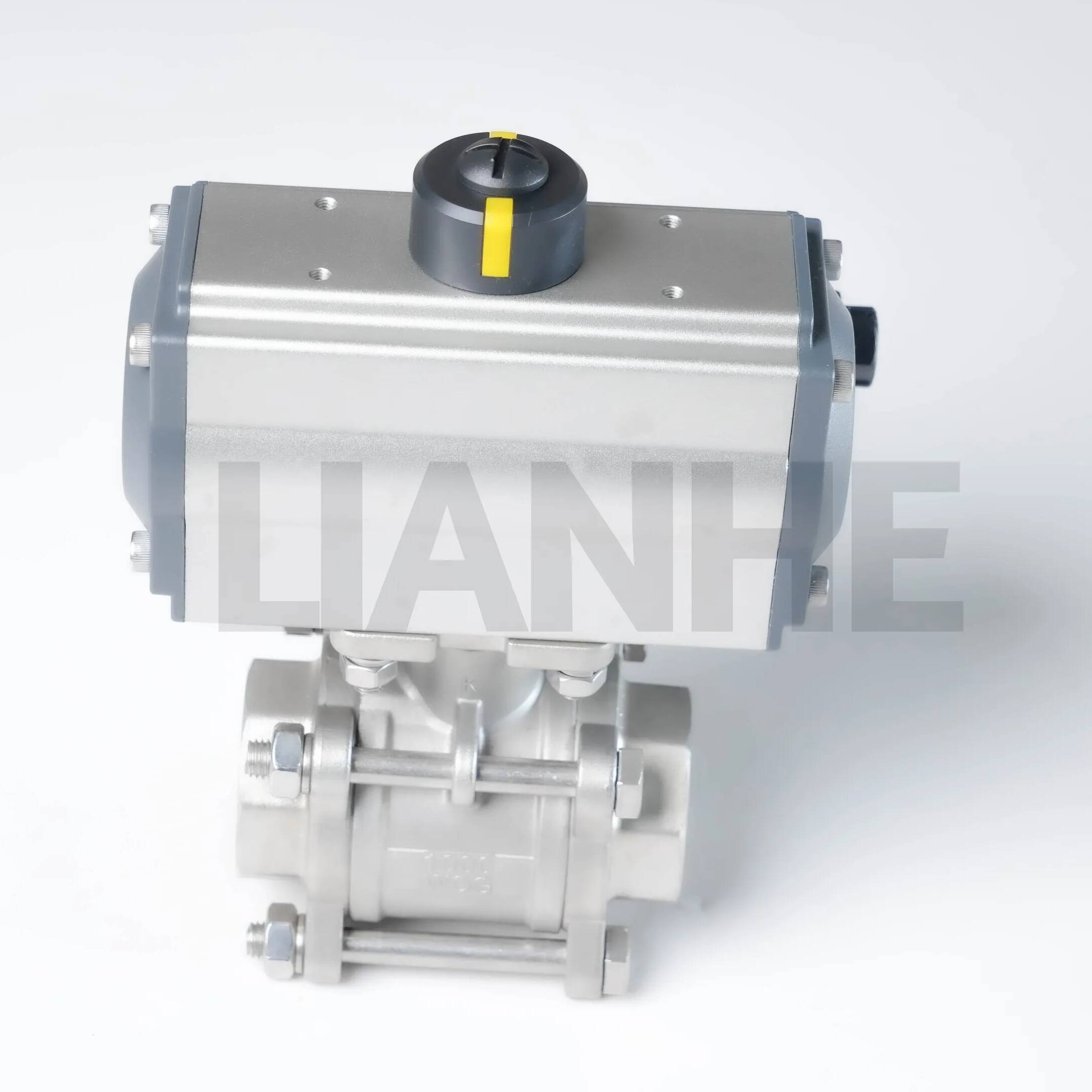

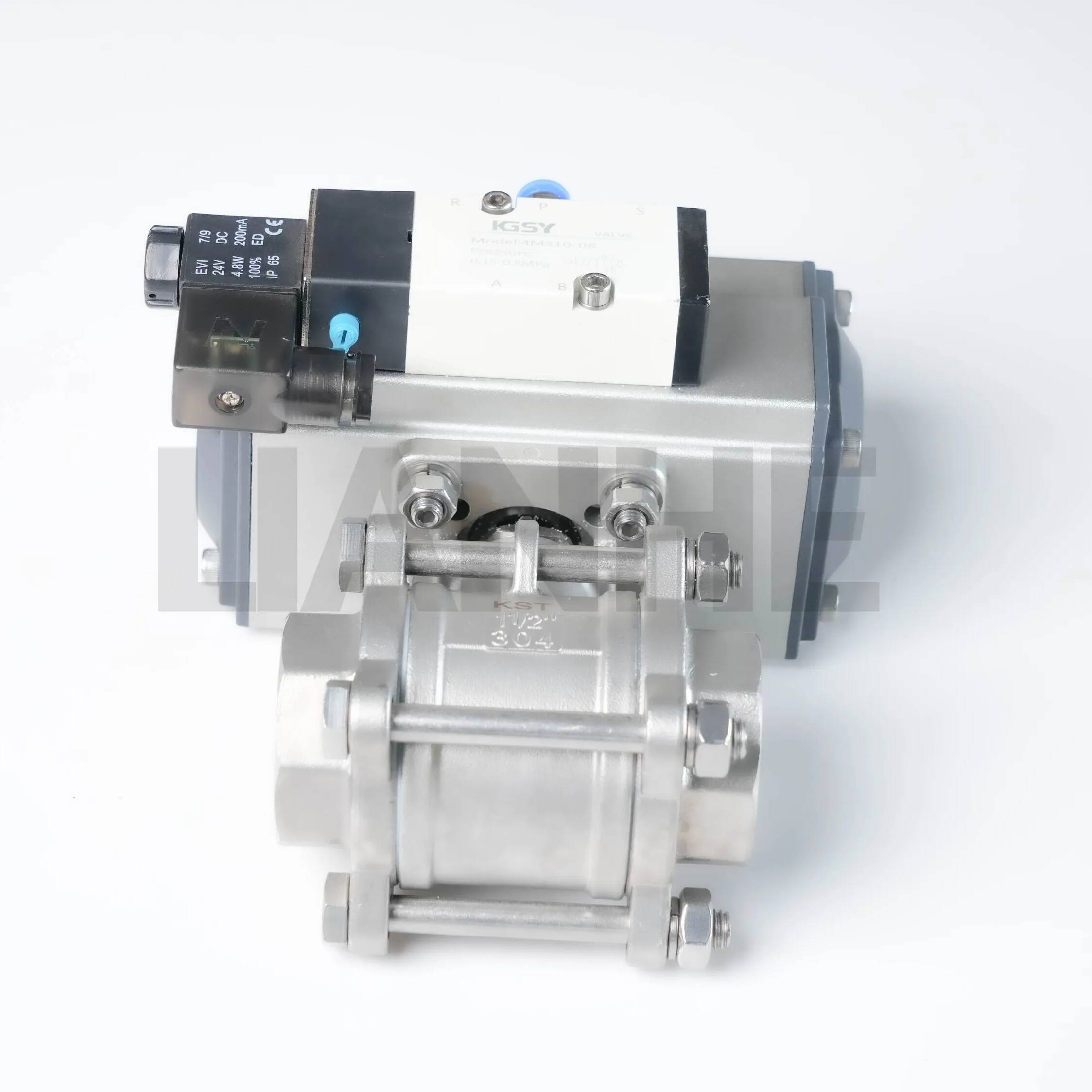

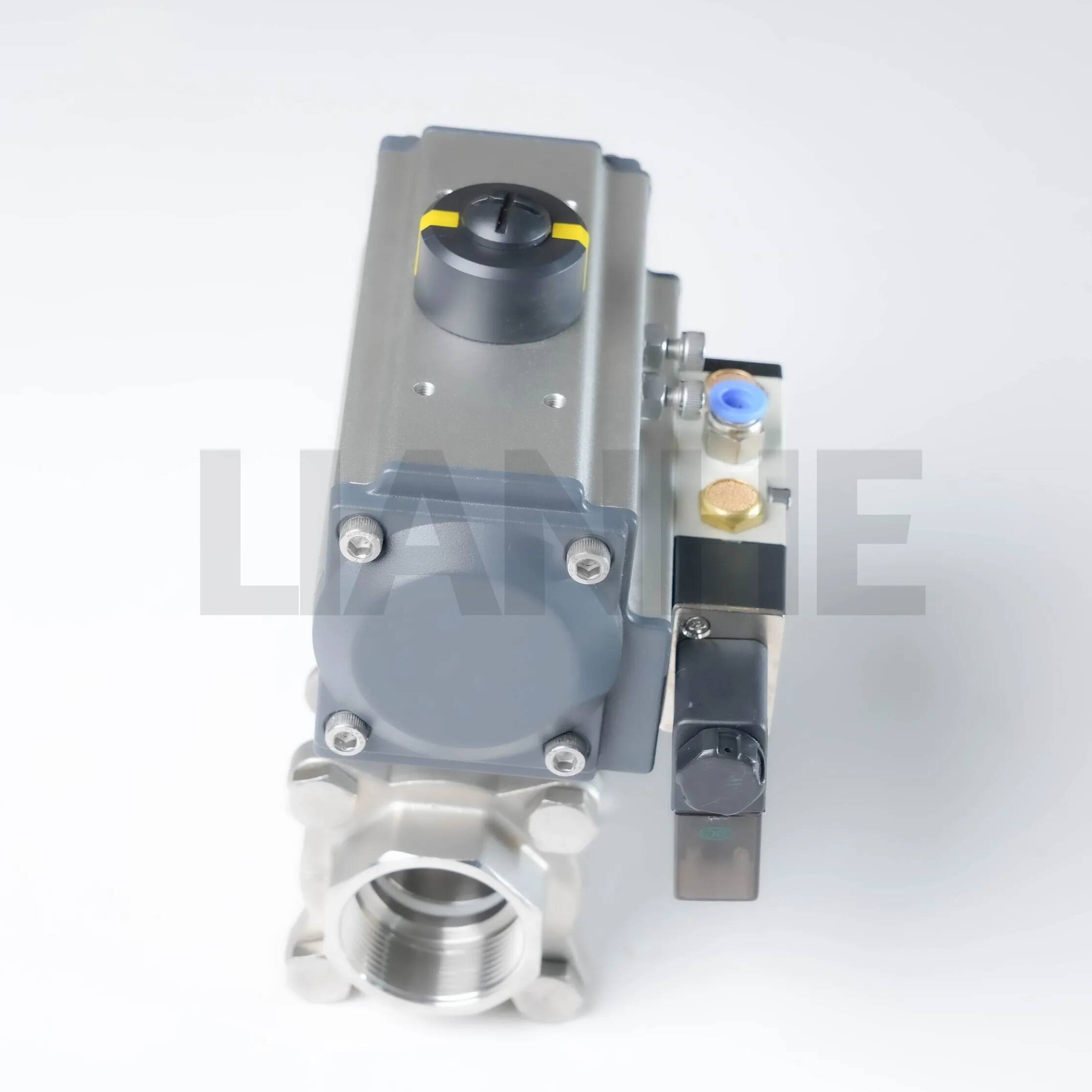

Robinet à bille fileté à 3 pièces à commande électrique pour systèmes automatisés

Aperçu

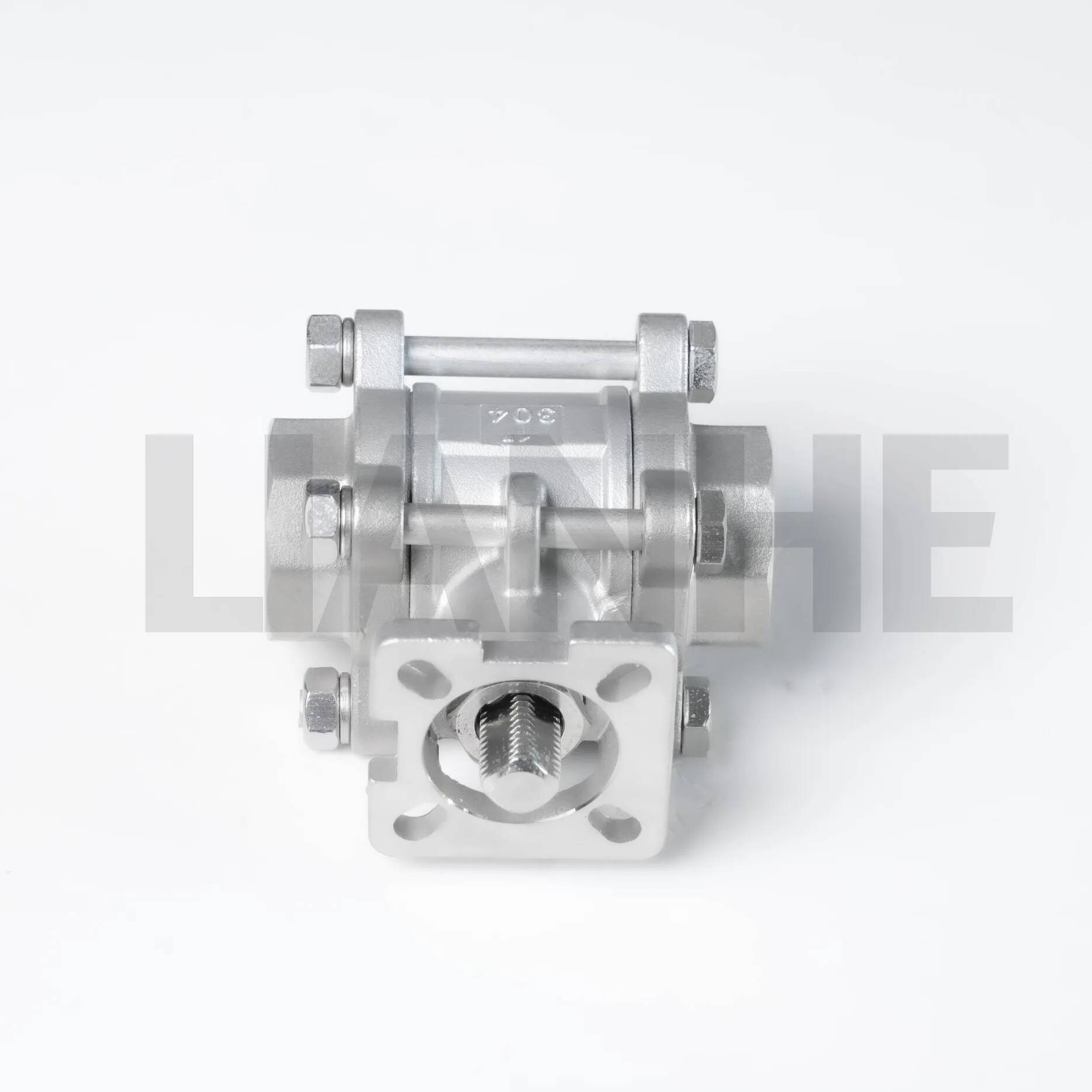

Le robinet à tournant sphérique à filetage 3 pièces à commande électrique est une solution polyvalente de contrôle de débit conçue pour les systèmes industriels et commerciaux automatisés, combinant la fiabilité d'un robinet à tournant sphérique à trois pièces avec la précision d'un actionneur électrique. Construite en acier inoxydable 304, cette vanne est dotée de filetages NPT (ANSI B1.20.1) et d'une plate-forme de montage ISO 5211 intégrée, permettant une intégration transparente avec les systèmes PLC/DCS pour un fonctionnement à distance ou programmé.

Caractéristiques

Automatisation intégrée:

Actionneur électrique 24 V DC ou 230 V AC avec fonctionnement quart de tour à 90°, offrant une position de sécurité (ouvert/fermé) et des sorties de couple jusqu'à 50 N·m pour les vannes 2".

La plate-forme ISO 5211 élimine les plaques d'adaptation, garantissant le montage direct des actionneurs de marques comme Rotork, Limitorque ou Emerson, réduisant ainsi le temps d'installation de 40 %.

Connexions filetées de précision:

Filetages mâle/femelle NPT (ANSI B1.20.1) pour un assemblage rapide avec des tuyaux en acier, en cuivre ou en plastique, compatibles avec les tuyaux du programme 40/80 et testés à une pression de service de 1 500 PSI.

Filetages recouverts d'un composé anti-grippage lors de l'assemblage pour éviter le grippage dans les applications d'actionneurs à couple élevé.

Performance d'étanchéité fiable:

Le siège en PTFE offre une fermeture étanche aux bulles (API 598) jusqu'à 180°C, avec une bille polie (Ra ≤0,8 μm) garantissant un faible couple (≤12 N·m pour les vannes 2") et une durée de vie de 1 000 000 cycles.

Tige anti-éruption et conception à double blocage et purge (DBB) en option pour les applications critiques en matière de sécurité nécessitant une isolation de la pression en amont et en aval.

Flexibilité opérationnelle:

Plage de température : -20°C à 180°C (siège PTFE) ; -40°C à 260°C (siège RPTFE), adapté aux conduites d'eau chaude, d'air comprimé et de liquides non corrosifs.

Les interrupteurs de fin de course et les indicateurs de position intégrés fournissent un retour d'informations en temps réel aux systèmes de contrôle, garantissant une régulation précise du débit.

Application

Parfait pour le contrôle automatisé des flux dans diverses industries :

Contrôle des processus: Fonctionnement marche/arrêt à distance dans les cuves de mélange de produits chimiques, avec de l'acier inoxydable 304 répondant aux exigences de la FDA pour le contact alimentaire indirect dans la production de boissons.

Systèmes CVC: Contrôle automatisé des boucles d'eau glacée et d'huile chaude dans les bâtiments commerciaux, s'intégrant aux BMS (Building Management Systems) pour l'efficacité énergétique.

Automatisation industrielle: Systèmes de transport pneumatique et conduites de fluides à bras robotisé, avec actionnement électrique permettant une réponse rapide (≤5 secondes pour les vannes 2").

Traitement de l'eau: Arrêt automatisé dans les systèmes de filtration et les installations d'osmose inverse, avec des filetages NPT facilitant un remplacement rapide dans les installations compactes.

FAQ

Q : Quel est le temps de réponse de l'actionneur électrique?

UN:Le temps de réponse typique est de 8 à 15 secondes pour les vannes 2", en fonction des exigences de tension et de couple ; consultez la fiche technique de l'actionneur pour les spécifications exactes.

Q : La vanne peut-elle être actionnée manuellement pendant les pannes de courant?

UN:Oui, la plupart des actionneurs disposent d'un levier de commande manuelle pour le fonctionnement d'urgence, bien que l'utilisation manuelle régulière ne soit pas recommandée pour une fiabilité à long terme.

Q : L'actionneur est-il étanche?

UN:Les actionneurs sont classés IP67 en standard, adaptés aux environnements humides ; Des variantes IP68 sont disponibles pour les applications submersibles (par exemple, bassins de traitement des eaux usées).

Q : Comment calibrer l'actionneur avec la vanne?

UN:Utilisez l'outil d'étalonnage intégré pour définir les positions ouverte/fermée, en vous assurant que la bille s'aligne avec les interrupteurs de fin de course de l'actionneur pour un retour précis.
