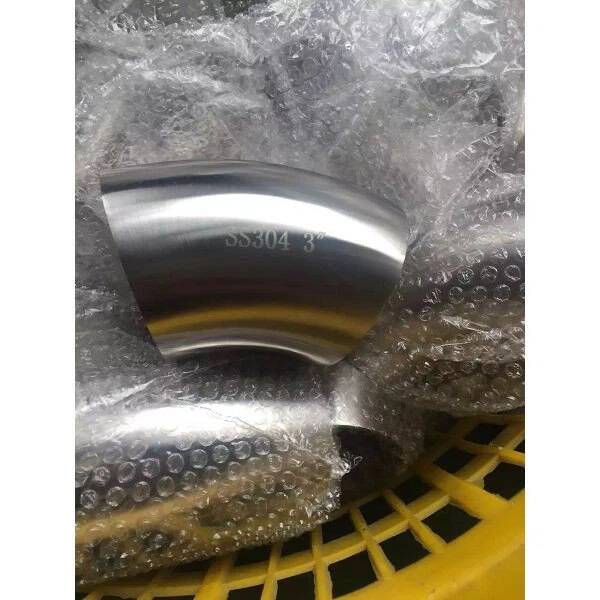

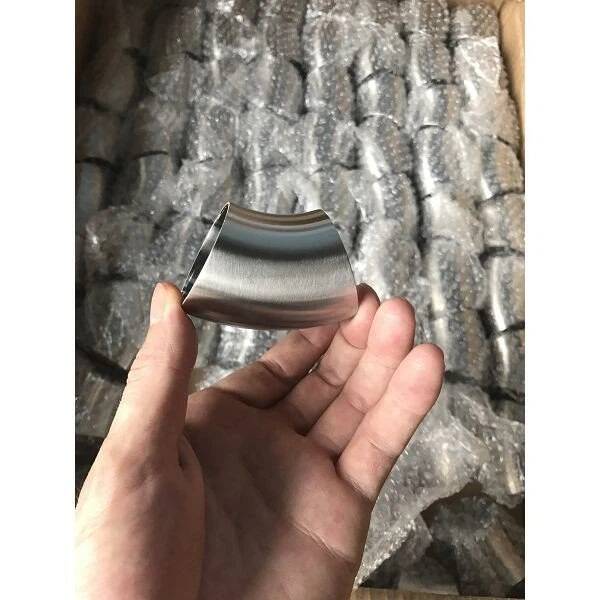

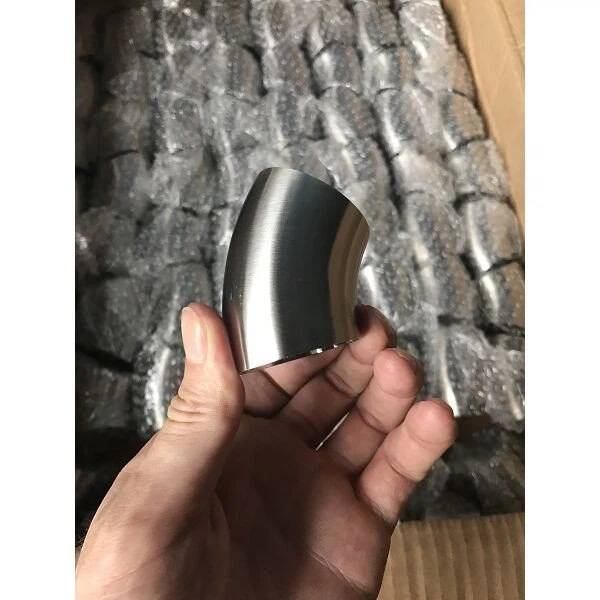

Coude sanitaire à 45° en acier inoxydable

Description du produit

Le coude sanitaire à 45° en acier inoxydable LIANHE est conçu pour changer la direction du débit de 45 degrés dans les systèmes de tuyauterie sanitaire et hygiénique. Sa structure incurvée et lisse aide à maintenir un mouvement efficace du fluide tout en réduisant les turbulences inutiles et la perte de pression.

Fabriqué en acier inoxydable résistant à la corrosion, le coude sanitaire convient aux applications alimentaires, de boissons, de produits laitiers, d'eau potable, pharmaceutiques, biotechnologiques et autres applications de traitement hygiénique compatibles.

Des configurations de type long et court sont disponibles pour s'adapter à différentes configurations de pipelines et exigences en matière d'espace d'installation. Plusieurs tailles, épaisseurs de paroi, qualités d'acier inoxydable, normes dimensionnelles, finitions de surface et marquages ​​personnalisés peuvent être fournis selon les spécifications du client.

Spécifications techniques

Nom du produit :Coude sanitaire à 45° en acier inoxydable

Gamme de tailles :DN15–DN300

Angle du coude :45 degrés

Épaisseurs de paroi disponibles :1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm et 4,0 mm

L'épaisseur de la paroi varie en fonction de la taille sélectionnée, de la norme dimensionnelle, des dimensions de connexion, des conditions de fonctionnement et des exigences du projet.

Matériaux disponibles :

• SS304 et S30408

• SS304L et S30403

• SS316 et SUS316

• SS316L et S31603

Normes applicables :3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 et JIS G 3447

Configurations disponibles :Type long et type court

Marquage du produit :LOGO–Taille–Matériau. Les produits peuvent également être marqués selon les exigences du client.

Traitement de surface :Polissage interne et externe, jusqu'à 320 grains

Emballage standard :Emballages en plastique, cartons d'exportation, protection des sacs tissés et caisses en bois

Certificats :GB/T 19001-2016, ISO 9001:2015 et documentation CE pour les produits applicables

Marque:LIANHE

Code SH : 7307290000

Lieu d'origine :Wenzhou, Zhejiang, Chine

La taille finale, l'épaisseur de paroi, la qualité du matériau, les dimensions d'extrémité, la finition de surface et la norme applicable doivent être confirmées en fonction de l'application prévue et des composants du pipeline d'accouplement.

Applications du produit

Le coude sanitaire à 45 degrés en acier inoxydable peut être utilisé dans les systèmes de traitement hygiénique et de transfert de fluides, notamment :

• Systèmes d'eau potable

• Pipelines de transformation des produits laitiers

• Matériel de production laitière

• Systèmes de bière et de brassage

• Lignes de transformation des boissons

• Équipement de production d'aliments liquides

• Systèmes de traitement pharmaceutique

• Installations de biotechnologie

• Équipement de production de cosmétiques

• Systèmes de tuyauterie nettoyés sur place

• Réservoirs et cuves sanitaires

• Applications générales de transfert de fluides hygiéniques

Le coude à 45 degrés permet un changement progressif de la direction du pipeline et peut être utilisé lorsqu'un virage à 90 degrés n'est pas nécessaire ou lorsque la disposition de la tuyauterie nécessite une transition directionnelle plus douce.

Avant de commander, les clients doivent confirmer la compatibilité de la nuance d'acier inoxydable avec le fluide transporté, la température de fonctionnement, la pression du système, les produits chimiques de nettoyage et les procédures d'assainissement.

Avantages du produit

1. Changement fluide de 45 degrés dans la direction du débit

2. Excellente résistance à la corrosion et à l'oxydation

3. Longue durée de vie

4. Surface interne lisse avec une faible résistance à l'écoulement

5. Turbulences réduites par rapport à des changements de direction plus brusques

6. Construction en acier inoxydable durable et recyclable

7. Installation et entretien pratiques

8. Configurations de type long et court disponibles

9. Plusieurs qualités d'acier inoxydable disponibles

10. Convient aux systèmes de traitement hygiéniques compatibles

11. Surfaces polies internes et externes

12. Marquages ​​et emballages personnalisés pris en charge

La surface interne lisse aide à réduire l’accumulation de résidus de processus et rend le nettoyage de routine plus pratique. Cela prend en charge les applications où l'hygiène, la propreté et la pureté du produit sont importantes.

Les performances sanitaires réelles dépendent de l'ensemble du système de tuyauterie, notamment de la géométrie du produit, de la rugosité de la surface, de la qualité des soudures, des composants d'étanchéité, des conditions de drainage, des procédures d'installation et des processus de nettoyage.

Options de type long et de type court

Type long

La configuration de type long offre un rayon de courbure plus grand et une transition directionnelle plus progressive. Cela peut aider à réduire les turbulences et les pertes de pression dans les applications où un espace d'installation suffisant est disponible.

Type court

La configuration de type court convient aux configurations de tuyauterie avec un espace d'installation restreint. Ses dimensions compactes peuvent simplifier le cheminement autour des équipements et autres composants du pipeline.

Le rayon exact de l'axe central et la différence dimensionnelle entre les versions longues et courtes doivent être confirmés conformément à la norme sélectionnée et au dessin du produit.

Normes dimensionnelles

Les normes dimensionnelles disponibles incluent 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 et JIS G 3447.

Ces normes peuvent spécifier différents diamètres extérieurs, épaisseurs de paroi, rayons de courbure, dimensions de l'axe central, dimensions d'extrémité, tolérances et exigences de surface.

Les produits fabriqués selon des normes différentes peuvent ne pas être directement interchangeables, même lorsque leurs dimensions nominales semblent similaires.

Les clients doivent fournir les informations exactes requises sur la norme, la taille, l'épaisseur de paroi, le rayon de courbure, les dimensions d'extrémité et le tuyau d'accouplement lorsqu'ils demandent un devis.

Pour les projets de remplacement ou d'entretien, des dessins techniques ou des échantillons physiques sont recommandés pour vérifier la compatibilité avec le système de tuyauterie sanitaire existant.

Traitement de surface

Les surfaces internes et externes peuvent être polies à l'aide d'un processus spécifié jusqu'à un grain de 320.

Une surface polie contribue à améliorer la propreté, l’apparence, la résistance à la corrosion et à l’accumulation de résidus de processus du produit.

Si un projet nécessite une rugosité de surface spécifique, la valeur Ra ​​requise et le lieu de mesure doivent être indiqués séparément. Une désignation de grain de polissage ne garantit pas à elle seule une valeur Ra ​​fixe.

Un polissage, une passivation, un nettoyage ou une inspection supplémentaire de la finition de surface peuvent être organisés en fonction des exigences du projet.

Marquage du produit

Les marquages ​​standard des produits peuvent inclure :

• logoLIANHE

• Taille du produit

• Qualité du matériau en acier inoxydable

• Informations sur le lot ou la traçabilité, si nécessaire

Les logos des clients, les marques privées, les numéros de projet, les numéros de série et autres marquages ​​personnalisés peuvent être appliqués selon les exigences de la commande confirmée.

Contrôle de livraison

Les produits sont inspectés avant expédition. L’inspection de livraison standard couvre :

• Qualité du matériau en acier inoxydable

• Diamètre extérieur et épaisseur de paroi

• Angle du coude

• Rayon de courbure et dimensions de la ligne médiane

• Cotes d'extrémité

• État de surface interne et externe

• Aspect de la soudure, le cas échéant

• Essais hydrostatiques, si nécessaire

• Marquages ​​​​des produits

• Quantités et conditionnement

Des éléments d'inspection supplémentaires peuvent être organisés en fonction de la norme applicable, de l'application prévue et des exigences du client.

Rapports et certificats d'inspection d'usine

Les rapports d'inspection et les documents de qualité à l'appui peuvent être fournis conformément aux spécifications confirmées et aux exigences de la commande, notamment :

• EN 10204 3.1 Certificat d'essai de matériaux

• Certificat d'inspection des matières premières

• Rapport de test radiographique, le cas échéant

• Rapport d'essai hydraulique, le cas échéant

• Rapport d'inspection dimensionnelle

• Rapport d'inspection de la finition de surface

• Rapport d'inspection par un tiers

• Autres documents qualité spécifiques au projet

La portée de l'inspection requise, le taux de test, la documentation, les exigences en matière de finition de surface et les dispositions en matière de témoignage par des tiers doivent être confirmés avant la production.

Contrôle de la qualité des produits

LIANHE applique des procédures d'inspection en cours et finale tout au long de la préparation des matières premières, de la découpe, du formage, de l'usinage, du soudage, de la finition de surface, des tests, du marquage et de l'emballage.

Les principales procédures de contrôle qualité comprennent :

1. Inspecter le diamètre extérieur, l'épaisseur de paroi, la qualité du matériau, la documentation et l'état de surface des matières premières entrantes.

2. Vérification de la longueur, de la position de coupe et de l'état final des matières premières après la coupe.

3. Inspection du diamètre extérieur, de l'épaisseur de paroi, de l'angle du coude, du rayon de courbure, des dimensions d'extrémité et d'autres mesures critiques après l'usinage et le formage.

4. Vérifier les dimensions des soudures, l'apparence des soudures, l'alignement et la qualité de la surface après le soudage, le cas échéant.

5. Inspection des surfaces internes et externes après polissage et autres procédures de traitement de surface.

6. Effectuer des tests hydrostatiques ou d’étanchéité à l’air conformément aux exigences applicables en matière de produit et d’inspection.

7. Inspecter les marquages ​​des produits, les quantités, les matériaux d'emballage, les étiquettes et les marques d'expédition avant expédition.

Les produits sont approuvés pour la livraison après avoir terminé les procédures d’inspection applicables.

Conditionnement

Chaque coude sanitaire à 45 degrés est protégé par un emballage en plastique pour réduire l'exposition à la poussière, à l'humidité, aux rayures et à la contamination des surfaces.

Les produits sont ensuite emballés dans des cartons d'exportation, enveloppés dans un sac tissé si nécessaire, et consolidés dans des caisses en bois pour le transport international.

Des cartons personnalisés, des logos de clients, des étiquettes, des codes-barres, des emballages de palettes et d'autres arrangements d'emballage d'exportation peuvent être fournis selon les exigences confirmées.

Quantité minimum de commande et stock

Quantité minimale de commande :Normalement 5 à 10 pièces, en fonction de la taille du produit, du matériau, de la norme dimensionnelle et de l'inventaire actuel.

Nous maintenons un inventaire pour de nombreux produits réguliers et tailles couramment demandées. Les produits sélectionnés peuvent avoir jusqu'à 5 000 pièces disponibles.

Étant donné que les niveaux de stock changent continuellement, les quantités réelles en stock et la disponibilité de livraison immédiate doivent être reconfirmées lors de la demande de devis.

Échantillons et devis

Échantillons gratuits :Des échantillons peuvent être fournis gratuitement pour la vérification dimensionnelle et l’évaluation de la qualité. Les frais de livraison express internationale sont normalement payés par le destinataire.

Heure du devis :Normalement dans les trois heures ouvrables après réception des informations complètes sur la taille, le matériau, la norme dimensionnelle, l'épaisseur de paroi, la quantité et la livraison.

Validité du devis :Normalement 3 à 7 jours, sous réserve des prix des matières premières en acier inoxydable, des taux de change et des conditions actuelles du marché.

Délai de livraison

Les produits de taille standard disponibles en stock peuvent normalement être livrés dans un délai de 3 à 7 jours.

Les commandes nécessitant une nouvelle production prennent normalement environ 25 jours. Le calendrier de livraison réel dépend de la taille sélectionnée, du matériau, de la norme dimensionnelle, de la quantité commandée, des exigences d'inspection, de l'emballage et du plan de production actuel de l'usine.

Service après-vente

Notre période de garantie standard de qualité des produits est d’un an.

Si un problème de qualité lié à la fabrication est confirmé pendant la période de garantie, notre équipe enquêtera sur la cause et proposera une solution technique ou après-vente appropriée.

Les clients doivent fournir le numéro de commande, la taille du produit, la qualité du matériau, la norme dimensionnelle, l'épaisseur de la paroi, les conditions d'installation, le support transporté et des photos ou vidéos pertinentes pour faciliter l'évaluation technique.

Fabricant:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
