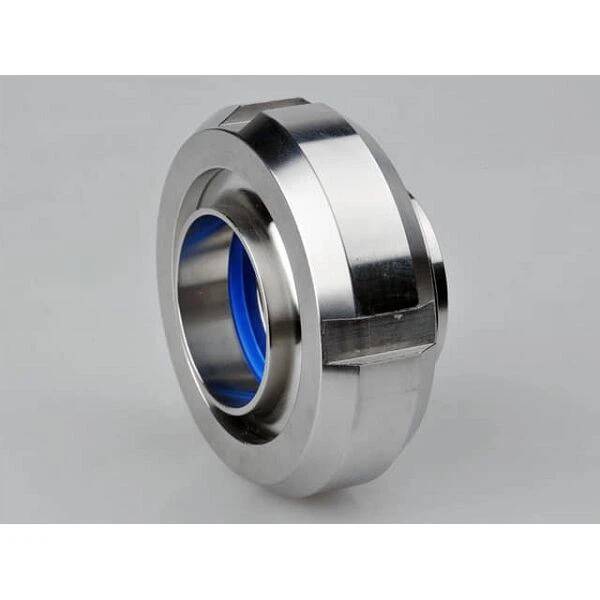

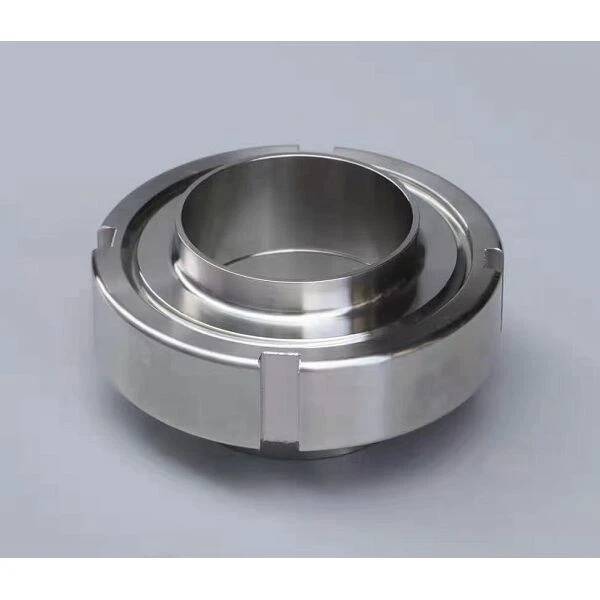

Union Sanitaire En Acier Inoxydable
Description du produit
Le raccord sanitaire en acier inoxydable LIANHE est conçu pour fournir une connexion sécurisée, hygiénique et détachable dans les systèmes de tuyauterie sanitaire. Sa structure à plusieurs composants permet de connecter, déconnecter, inspecter, nettoyer ou remplacer des sections de pipeline et des équipements sans modification importante du système de tuyauterie environnant.

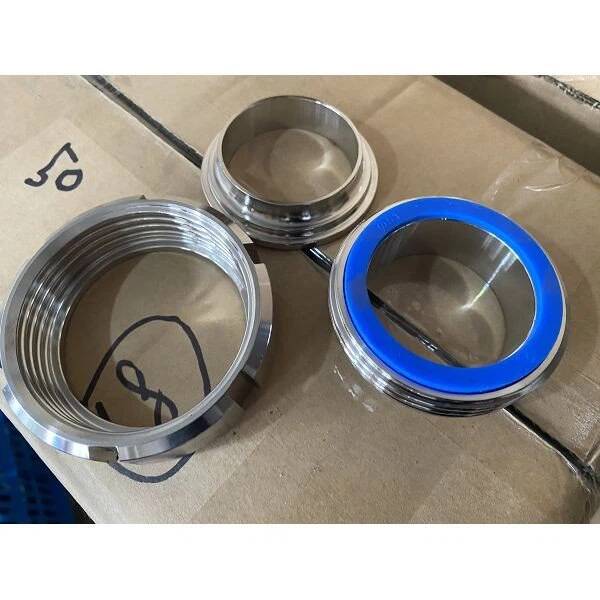

Le raccord sanitaire se compose d'un écrou, d'une partie mâle, d'un revêtement et d'un joint. Lorsqu'ils sont correctement assemblés, ces composants créent une connexion mécanique stable et compriment le joint pour fournir des performances d'étanchéité fiables.
Fabriqué par formage et usinage de précision, le produit est disponible en SS304, SS316, SS304L et SS316L. De multiples options de connexion, normes dimensionnelles, finitions de surface et configurations d'étanchéité sont disponibles pour répondre aux différentes exigences de traitement sanitaire.
La surface interne lisse et la construction en acier inoxydable résistant à la corrosion rendent le raccord adapté à l'eau potable, aux produits laitiers, à la bière, aux boissons et à d'autres supports compatibles de qualité alimentaire.
Spécifications techniques
Nom du produit :Union Sanitaire En Acier Inoxydable
Gamme de tailles :1/4"-4" (DN10-DN100)
Matériaux disponibles :SS304, SS316, SS304L et SS316L
Normes applicables :Configurations 3-A, SMS, IDF, DIN 11850/11851, ISO et RTJ
Processus de fabrication :Formage et usinage de précision
Composants du produit :
-
Écrou-union
-
Partie mâle
-
Doublure
-
Joint
Options de connexion :Extrémité à souder, extrémité à serrage et extrémité filetée
Nettoyage des surfaces :Dégraissage et nettoyage
Rugosité de la surface interne :Ra 0,4–0,8 μm
Rugosité de la surface externe :Ra 0,8–1,6 μm
Marquage du produit :LOGO–Taille–Matériau–Standard. Les logos des clients, les marques privées, les informations sur les lots et autres marquages personnalisés peuvent être appliqués selon des exigences spécifiques.
Emballage standard :Film à bulles ou emballages en plastique, cartons d'exportation, protection de sacs tissés et caisses en bois
Certificats :GB/T 19001-2016, ISO 9001:2015 et documentation CE pour les produits applicables
Marque:LIANHE
Code SH : 7307290000
Lieu d'origine :Wenzhou, Zhejiang, Chine
Les dimensions finales, le type de connexion, les spécifications du filetage, le matériau du joint, la rugosité de la surface et la norme dimensionnelle doivent être confirmés en fonction de l'application prévue et des composants du pipeline correspondant.
Médias applicables
Le raccord sanitaire en inox peut être utilisé avec des supports sanitaires et alimentaires compatibles, notamment :
-
Eau potable
-
Lait et produits laitiers
-
Bière
-
Boissons
-
Produits alimentaires liquides
-
Autres milieux de processus hygiéniques compatibles
Avant de commander, les clients doivent confirmer la compatibilité de la qualité de l'acier inoxydable et du matériau du joint avec le fluide transporté, la pression du système, la température de fonctionnement, les produits chimiques de nettoyage et les procédures d'assainissement.
Pour les applications pharmaceutiques, biotechnologiques, alimentaires, laitières, brassicoles ou autres applications de haute pureté, une traçabilité supplémentaire des matériaux, une documentation des surfaces, des tests ou une certification peuvent être requis.
Applications du produit
Le raccord sanitaire en acier inoxydable convient aux applications nécessitant une connexion amovible entre les tuyaux sanitaires, les vannes, les réservoirs, les pompes, les instruments et les équipements de traitement.
Les applications typiques incluent :
-
Systèmes de transformation des produits laitiers
-
Matériel de bière et de brassage
-
Lignes de production de boissons
-
Systèmes d'eau potable
-
Équipement de transformation des aliments
-
Systèmes de traitement pharmaceutique
-
Installations de biotechnologie
-
Équipement de production de cosmétiques
-
Systèmes de nettoyage sur place
-
Réservoirs et cuves sanitaires
-
Raccordements de pompes et de vannes
-
Systèmes généraux de transfert de fluides hygiéniques
La structure détachable rend l'inspection, la maintenance, le nettoyage et le remplacement de l'équipement plus pratiques. Il est particulièrement utile dans les endroits nécessitant un démontage périodique.
Avantages du produit
-
Excellente résistance à la corrosion et à l'oxydation
-
Longue durée de vie
-
Surface interne lisse avec une faible résistance à l'écoulement
-
Construction en acier inoxydable durable et recyclable
-
Installation, démontage et entretien pratiques
-
Coûts globaux d’installation et de maintenance réduits
-
Construction hygiénique pour des applications sanitaires compatibles
-
Plusieurs méthodes de connexion disponibles
-
Joint d'étanchéité remplaçable
-
Surfaces de contact usinées avec précision
-
Plusieurs qualités d'acier inoxydable disponibles
-
Marquages et emballages personnalisés pris en charge
La structure union permet d'ouvrir le raccordement du pipeline sans couper le tuyau adjacent. Cela permet de simplifier le nettoyage de routine, l’inspection, la maintenance de l’équipement et le remplacement des composants.
Un alignement, une sélection, un assemblage et un serrage corrects des joints sont essentiels pour une étanchéité fiable. Un serrage excessif ou inégal peut endommager le joint ou affecter l'alignement de la connexion.
Composants du produit
Écrou-union
L'écrou-raccord fournit la force mécanique nécessaire pour maintenir les composants assemblés ensemble. Ses filetages et surfaces de contact doivent être maintenus propres et exempts de dommages lors de l'installation.
Partie mâle
Le composant mâle forme un côté du raccord union et est fabriqué pour correspondre à la norme dimensionnelle et à la méthode de raccordement sélectionnées.
Doublure
Le revêtement forme le côté opposé du raccord et aide à positionner et à comprimer le joint lorsque le raccord est assemblé.

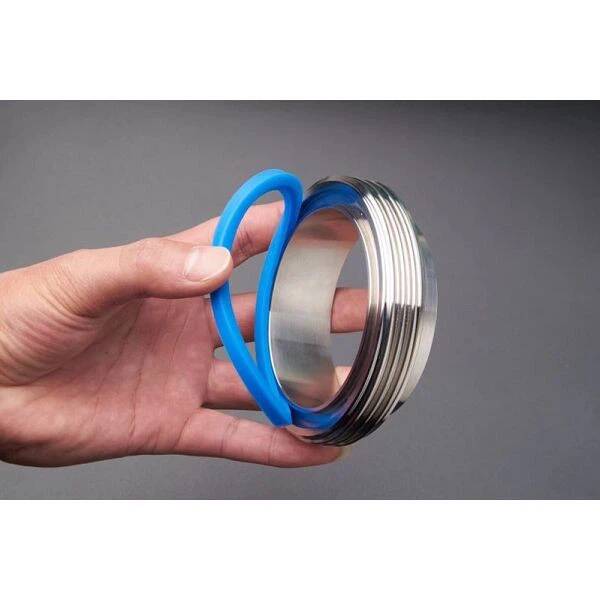

Joint
Le joint crée l'interface d'étanchéité entre la partie mâle et le revêtement. Son matériau doit être sélectionné en fonction du fluide transporté, de la température de fonctionnement, de la pression, des exigences d'hygiène et de la procédure de nettoyage.
Options de connexion
Connexion à souder
La configuration à souder est conçue pour une connexion permanente à un tuyau en acier inoxydable compatible. Les procédures de soudage, les matériaux d'apport, le contrôle thermique, la préparation de la surface et le traitement post-soudage doivent être sélectionnés en fonction de la qualité de l'acier inoxydable et des exigences sanitaires applicables.
Connexion à pince
La configuration à pince permet un montage et un démontage pratiques. Les colliers, ferrules et joints compatibles doivent être sélectionnés en fonction de la norme dimensionnelle applicable.
Connexion à extrémité filetée
La configuration à extrémité filetée permet à l'union de se connecter à des composants de pipeline filetés compatibles. Le type de filetage, le diamètre, le pas, la structure d'étanchéité et la norme applicable doivent être confirmés avant de commander.
Traitement de surface
Les produits sont dégraissés et nettoyés après usinage. La surface interne peut être fournie avec une rugosité de Ra 0,4 à 0,8 μm, tandis que la surface externe peut être fournie avec une rugosité de Ra 0,8 à 1,6 μm.
Une finition de surface interne contrôlée contribue à améliorer la propreté et à réduire l’accumulation de résidus de processus. La valeur Ra requise et le lieu de mesure doivent être spécifiés dans la commande.
Pour les applications sanitaires de haute pureté ou spécialisées, les clients peuvent demander un polissage supplémentaire, une inspection de la rugosité de la surface, un nettoyage ou une passivation selon les exigences du projet.
Marquage du produit
Les marquages standard des produits peuvent inclure :
-
logoLIANHE
-
Taille du produit
-
Qualité du matériau en acier inoxydable
-
Norme dimensionnelle applicable
-
Informations sur le lot ou la traçabilité, si nécessaire
Les logos des clients, les marques privées, les numéros de projet, les numéros de série et autres marquages personnalisés peuvent être appliqués selon les exigences de la commande confirmée.
Conditionnement

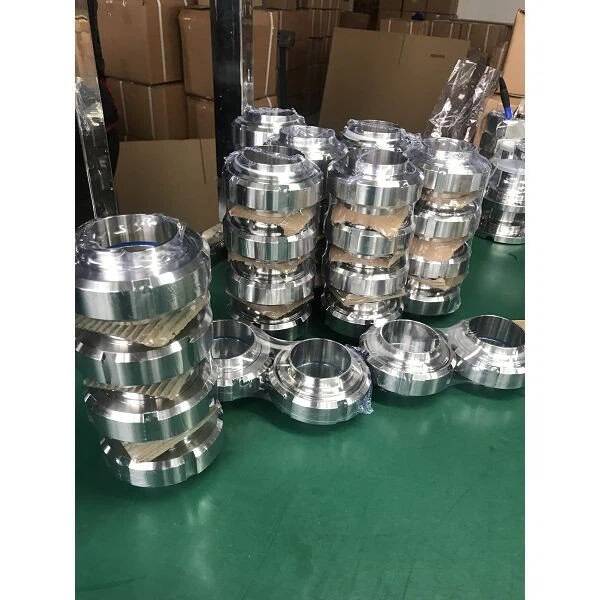

Chaque raccord sanitaire est protégé par du papier bulle ou un emballage plastique pour réduire l'exposition à la poussière, à l'humidité, aux rayures et à la contamination des surfaces.
Les produits sont ensuite emballés dans des cartons d'exportation, enveloppés d'un sac tissé de protection si nécessaire, et consolidés dans des caisses en bois pour le transport international.
Des cartons personnalisés, des logos de clients, des étiquettes, des codes-barres, des emballages de palettes et d'autres arrangements d'emballage d'exportation peuvent être fournis selon les exigences confirmées.
Devis et livraison
Heure du devis :Normalement dans les trois heures ouvrables après réception des informations complètes sur la taille, le matériau, la norme, le type de connexion, le joint, la quantité et la livraison.
Validité du devis :Normalement 3 à 7 jours, sous réserve des prix des matières premières en acier inoxydable, des taux de change et des conditions actuelles du marché.
Délai de livraison:Les produits de taille standard disponibles en stock peuvent normalement être livrés dans un délai de 3 à 7 jours. Les commandes nécessitant une nouvelle production prennent normalement environ 25 jours.
Le calendrier de livraison réel dépend de la taille sélectionnée, du matériau, de la norme dimensionnelle, de la méthode de connexion, du joint, de la quantité commandée, des exigences d'inspection et du plan de production actuel de l'usine.
Nos prestations
-
Connaissance approfondie des marchés internationaux et capacité à répondre à différentes exigences en matière de tuyauterie sanitaire.
-

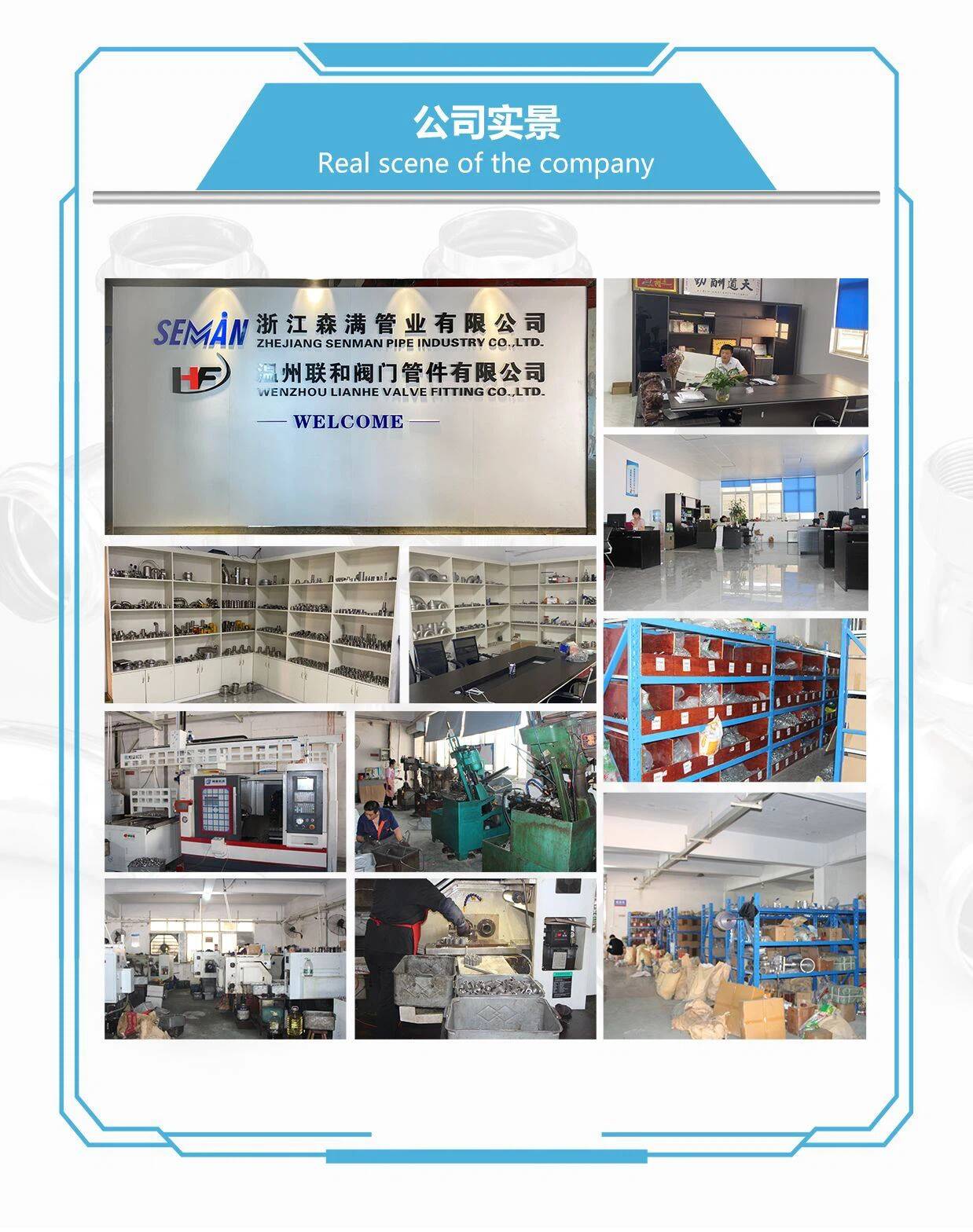

Fabrication directe depuis notre propre usine à Wenzhou, Zhejiang, Chine.
-
Une équipe technique et de production expérimentée axée sur le maintien d’une qualité constante des produits.
-
Systèmes efficaces de fabrication et de contrôle des coûts conçus pour fournir des prix d’usine compétitifs.
-
Vaste expérience dans la production, la gestion de la qualité et la vente internationale de produits sanitaires.
La production OEM et personnalisée peut être prise en charge en fonction des dessins du client, des échantillons, des exigences en matière de matériaux, des normes de connexion, des marquages du produit, des exigences de finition de surface et des instructions d'emballage.
Fabricant:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
