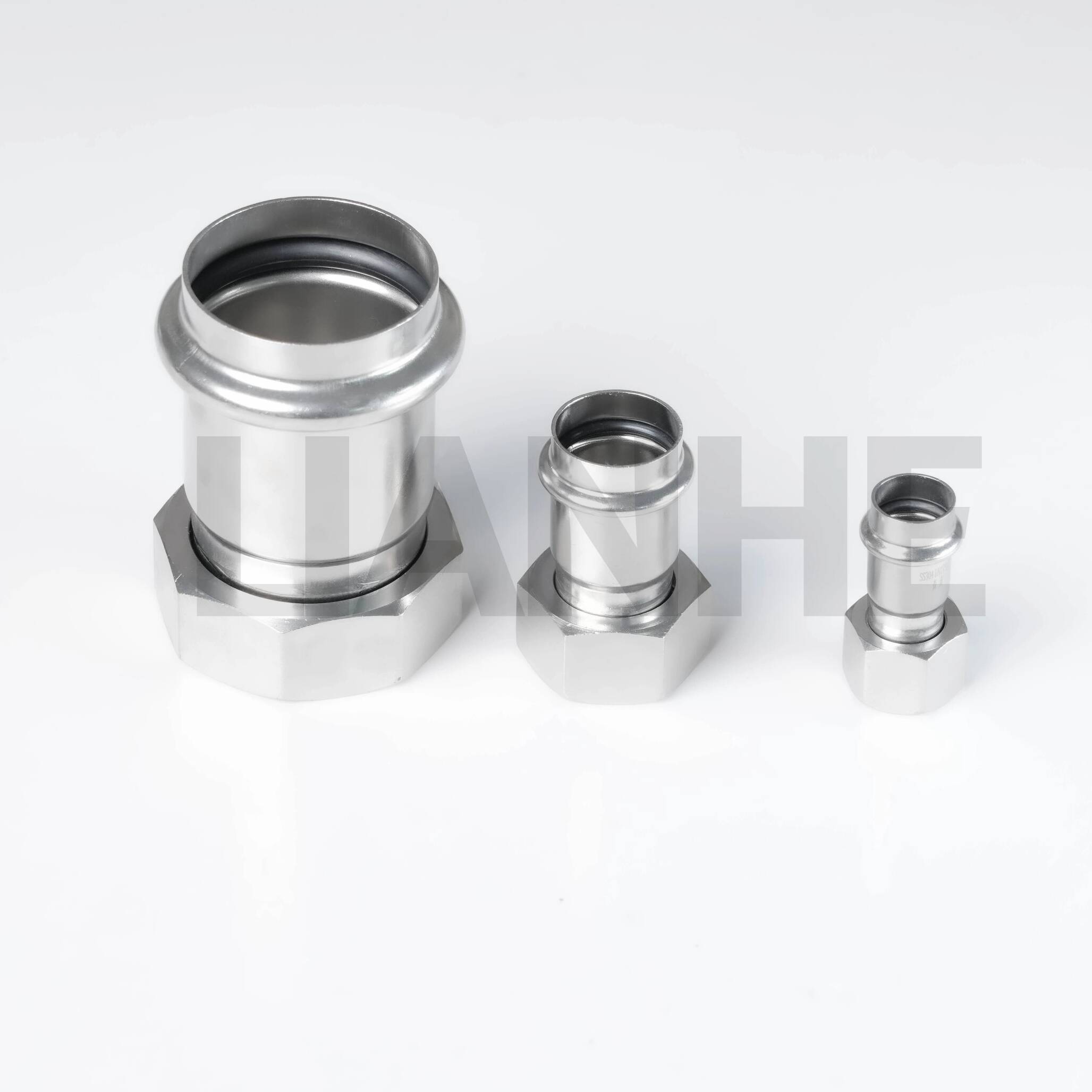

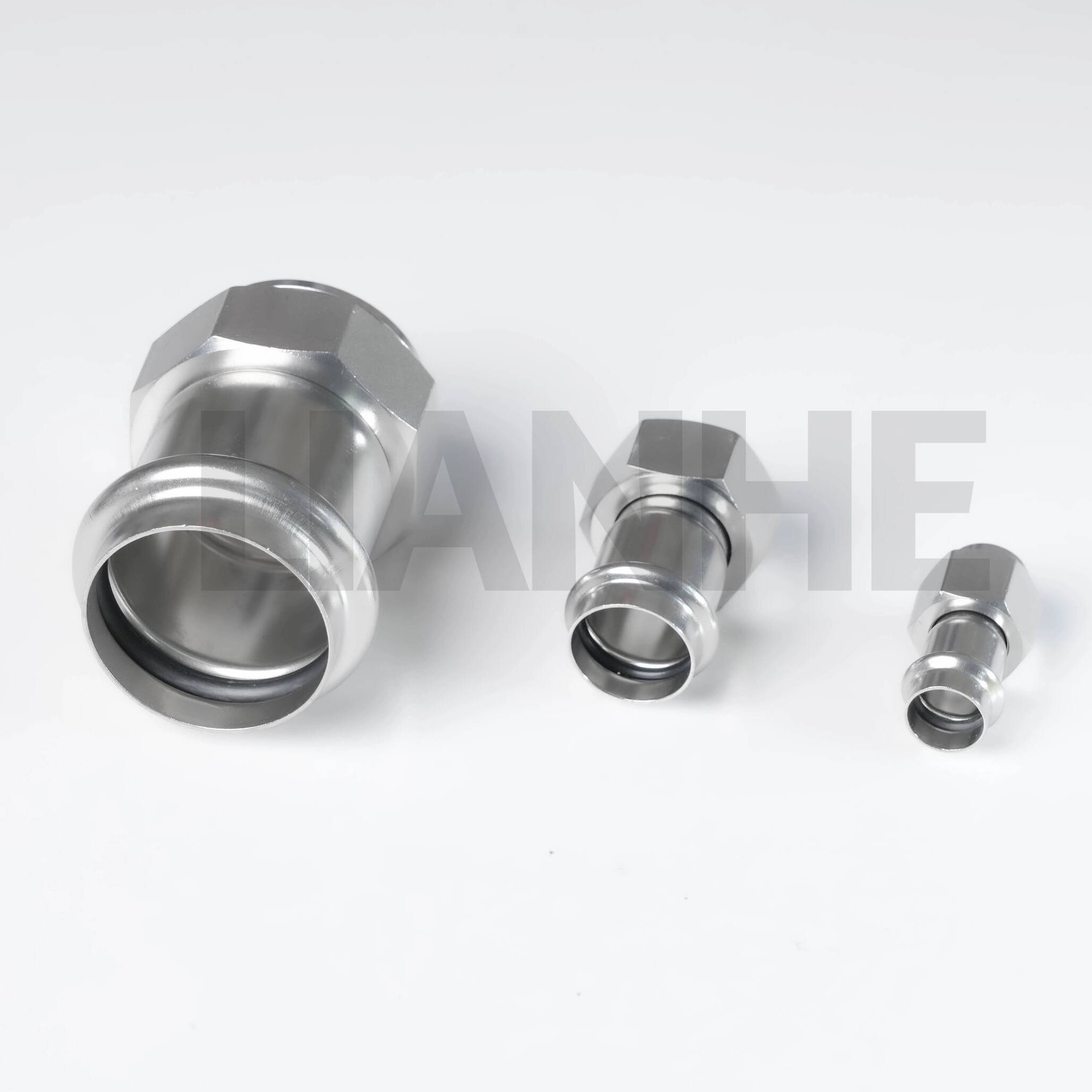

Accouplement union à presse de type S en acier inoxydable

Description du produit

Le raccord union à presse de type S en acier inoxydable LIANHE relie deux tuyaux compatibles du même diamètre nominal.

Son raccord à pression sans flamme simplifie l'installation et réduit le besoin de soudage ou de filetage sur site. La construction en acier inoxydable offre une bonne résistance à la corrosion, une résistance mécanique et une longue durée de vie.

Spécifications techniques

Gamme de tailles :1/4"-4" (DN10-DN100)

Épaisseur de paroi :0,6 à 2,0 mm

Normes applicables :GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN et ASME

Matériaux disponibles :

• 0Cr18Ni9, SS304, S30408, SUS304 et 1.4301

• 0Cr17Ni12Mo2, SS316 et SUS316

• SS304L, S30403 et 1.4306

• SS316L, S31603 et 1.4404

Matériaux de la bague d'étanchéité :CIIR, EPDM, PTFE et NBR

Type de connexion :Connexion de presse de type S

Pression nominale :PN16

Pression d'essai hydrostatique :2,5 MPa

Pression d'essai d'étanchéité à l'air :1,05 MPa

Plage de température du joint :-20°C à +110°C, selon le matériau et le support choisis

Processus de fabrication :Formé mécaniquement à partir de tuyaux en acier inoxydable

Traitement de surface :Polissage par vibration, polissage magnétique ou décapage

Marquage du produit :LOGO + OD + Épaisseur de paroi + Matériau. Des marquages ​​personnalisés sont disponibles.

Conditionnement:Sacs en plastique, cartons d'exportation et caisses en bois

Certificats :GB/T 19001-2016, ISO 9001:2015, documentation CE pour les produits applicables et licence sanitaire

Marque:LIANHE

Code SH : 7307230000

Lieu d'origine :Wenzhou, Zhejiang, Chine

Applications

Convient aux systèmes compatibles d'eau potable, d'eau froide et chaude, d'eaux usées, d'eau industrielle, de pétrole et de gaz.

Les applications typiques incluent l'approvisionnement en eau, le chauffage, la climatisation, la tuyauterie industrielle, les bâtiments commerciaux, les bâtiments résidentiels, les navires, les hôpitaux et les hôtels.

Avantages du produit

1. Relie deux tuyaux de même diamètre

2. Installation rapide et sans flamme

3. Bonne résistance à la corrosion

4. Faible résistance à l'écoulement

5. Étanchéité fiable lorsqu’elle est correctement installée

6. Bonne résistance aux vibrations

7. Temps d'installation et coûts de main d'œuvre réduits

8. Plusieurs matériaux et bagues d'étanchéité disponibles

Installation

1. Coupez le tuyau d'équerre et éliminez les bavures internes et externes.

2. Nettoyez les extrémités des tuyaux et les douilles des raccords.

3. Vérifiez que les bagues d'étanchéité sont correctement positionnées.

4. Mark the required insertion depth.

5. Insérez complètement les deux tuyaux dans le raccord.

6. Utilisez un outil de presse et une mâchoire compatibles avec le profil de type S spécifié.

7. Inspectez les deux joints et effectuez le test de pression ou de fuite requis.

Contrôle de qualité

L'inspection standard comprend la vérification des matières premières, la mesure de l'épaisseur des parois, l'inspection des emboîtements, l'inspection des surfaces, les tests hydrauliques et d'étanchéité à l'air, le marquage des produits et l'inspection des emballages.

Les documents disponibles incluent les certificats d'essai de matériaux EN 10204 3.1, les certificats de matières premières, les rapports dimensionnels, les rapports d'essais hydrauliques et les rapports d'inspection par des tiers. Des rapports de tests radiographiques peuvent être fournis le cas échéant.

Conditions commerciales

Quantité minimale de commande :Normalement 5 à 10 pièces, selon la taille et la disponibilité des stocks.

Échantillons gratuits :Disponible pour certains produits standards ; Les frais express sont normalement payés par le destinataire.

Heure du devis :Normalement dans les trois heures ouvrables.

Délai de livraison:Environ 3 à 7 jours pour les produits réguliers et environ 25 jours pour les nouvelles productions.

Conditions de paiement :Dépôt de 30 % T/T et solde de 70 % avant la livraison.

Conditions d'expédition :EXW, FOB, CFR, CIF, DDP et DDU.

Garantie:Un an contre les défauts de fabrication confirmés.
