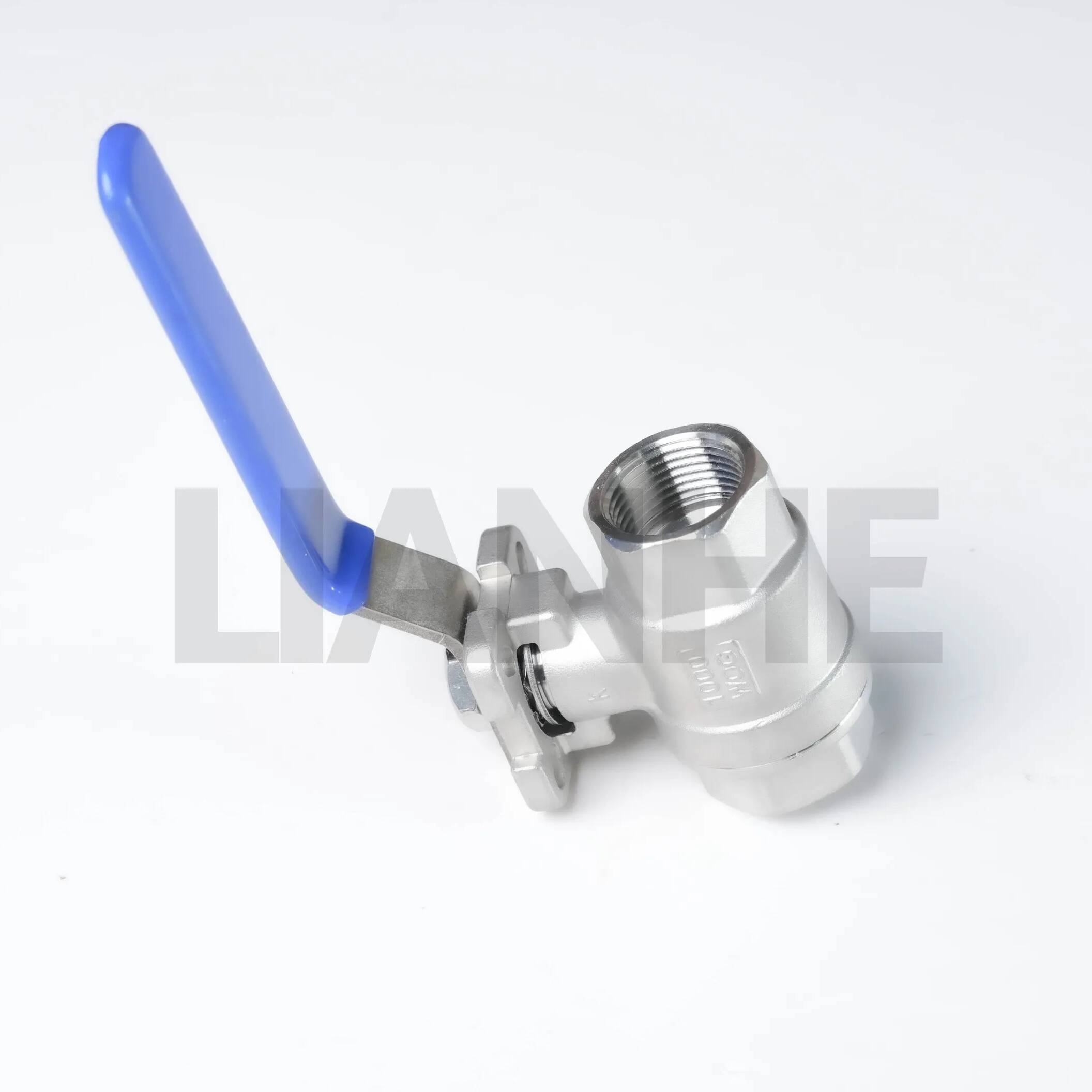

Robinet à tournant sphérique fileté en 2 pièces avec plate-forme pour une utilisation facile

Aperçu

Le robinet à tournant sphérique fileté en 2 pièces avec plate-forme est une solution polyvalente et économique pour le contrôle du débit tout ou rien dans les systèmes de tuyauterie basse à moyenne pression. Dotée d'un corps en deux parties avec filetages NPT (ANSI/ASME B1.20.1) et d'une plate-forme de montage intégrée, cette vanne allie une installation facile et des performances fiables dans les applications commerciales et industrielles. Sa conception compacte et sa construction légère le rendent idéal pour les espaces restreints et les équipements portables.

Caractéristiques

Conception conviviale:

Plate-forme de montage ISO 5211 intégrée pour la fixation directe de l'actionneur (électrique, pneumatique ou manuel), éliminant les plaques d'adaptation et réduisant le temps d'installation de 30 %.

Fonctionnement par volant ou par levier avec indicateur de position clair (ouvert/fermé), compatible avec les dispositifs de consignation/étiquetage pour le respect de la sécurité.

Avantages de la connexion filetée:

Les filetages coniques NPT (mâle/femelle) fournissent des connexions étanches sans soudure supplémentaire, adaptés à un montage/démontage rapide dans les scénarios de maintenance.

Produit d'étanchéité pour filetage non requis pour les applications eau/gaz (le siège en PTFE assure une étanchéité aux bulles jusqu'à 100 PSI).

Construction durable:

Matériaux du corps : acier au carbone (ASTM A105), acier inoxydable (A316) ou laiton (C37700), avec placage au nickel autocatalytique en option pour une meilleure résistance à la corrosion.

Options à port complet et à port réduit : port complet (efficacité de débit de 100 %) pour une chute de pression minimale ; port réduit (gain de place) pour les applications à faible débit.

Large plage opérationnelle:

Pression nominale : 1 000 PSI (acier au carbone), 1 500 PSI (acier inoxydable), adapté à l'air, à l'eau, à l'huile et aux gaz non corrosifs.

Plage de température : -20°C à 180°C (siège PTFE) ; -40°C à 260°C (siège RPTFE), adaptable à diverses conditions environnementales.

Application

Convient aux environnements commerciaux et industriels légers :

Plomberie et CVC: Systèmes d'approvisionnement en eau résidentiels et commerciaux, boucles de chauffage/refroidissement et conduites d'air comprimé.

Nourriture et boissons: Applications sanitaires avec variantes en acier inoxydable (poli à 316L, conforme FDA), idéales pour les brasseries, les laiteries et les usines d'embouteillage.

Marine et VR: Vannes en laiton résistantes à l'eau salée pour la plomberie embarquée et la tuyauterie des véhicules récréatifs, avec filetages NPT compatibles avec les raccords marins standard.

Équipement industriel: Pompes, mélangeurs et systèmes de filtration portables nécessitant des vannes à connexion rapide pour les configurations modulaires.

FAQ

Q : La valve peut-elle être utilisée avec des systèmes à vide?

UN:Oui, le siège en PTFE offre une fermeture fiable dans des conditions de vide (jusqu'à 29" Hg), mais les sièges métalliques sont recommandés pour les cycles de vide fréquents.

Q : Quelle est la différence entre les modèles à port complet et à port réduit?

UN:Les vannes à passage intégral ont le même alésage que le tuyau (par exemple, une vanne de 2" pour un tuyau de 2"), tandis que les vannes à passage réduit ont un alésage plus petit (par exemple, un alésage de 1,5" pour une vanne de 2") pour plus de compacité.

Q : La plate-forme de montage est-elle compatible avec tous les actionneurs?

UN:La plateforme ISO 5211 est universelle, compatible avec la plupart des actionneurs quart de tour ; vérifier les exigences de couple de l'actionneur par rapport aux spécifications de la vanne.

Q : Comment prévenir la corrosion des filetages dans les applications en eau salée?

UN:Utilisez des vannes en acier inoxydable avec un composé anti-grippage sur les filetages et évitez tout contact avec des métaux différents (par exemple, vannes en laiton avec des tuyaux en acier).
