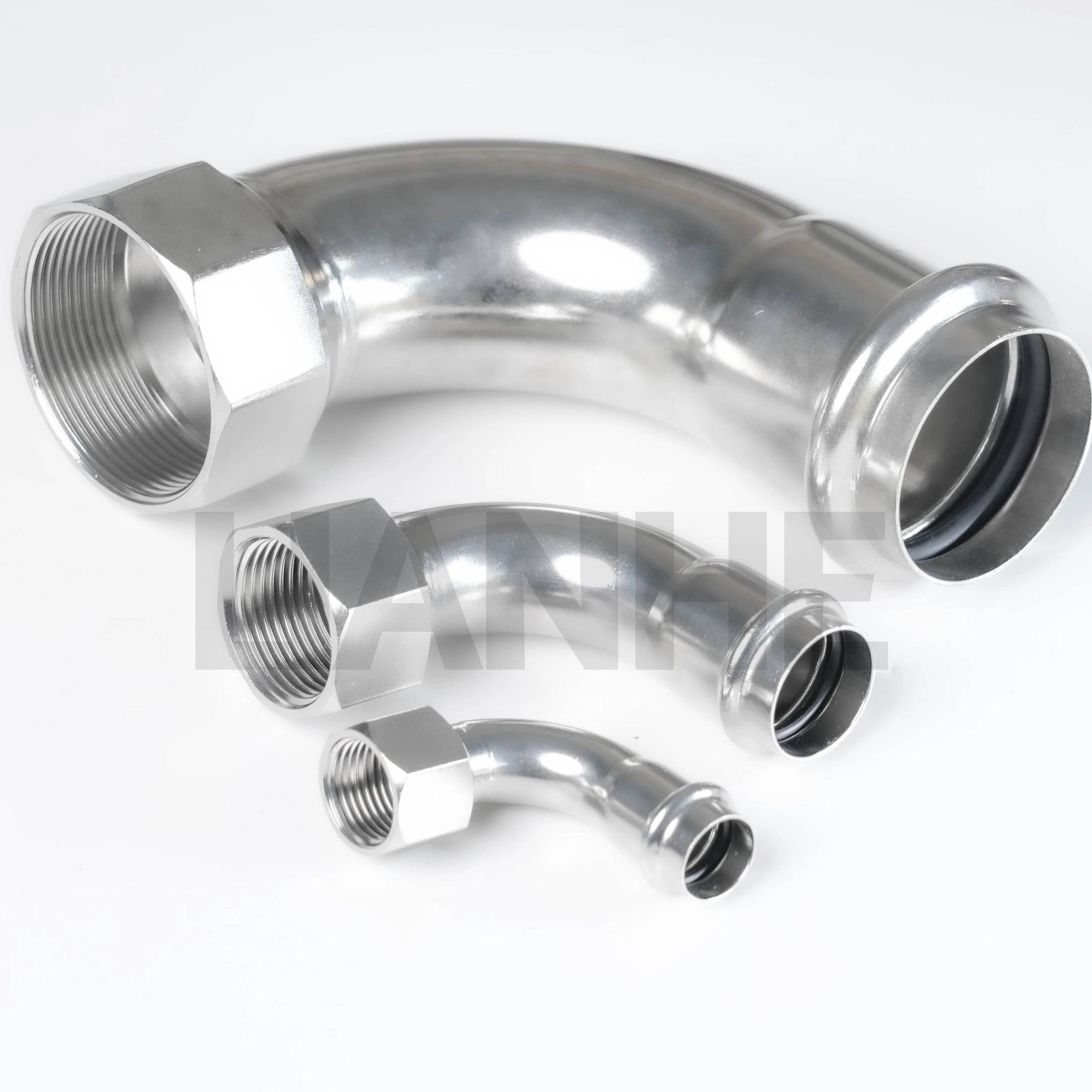

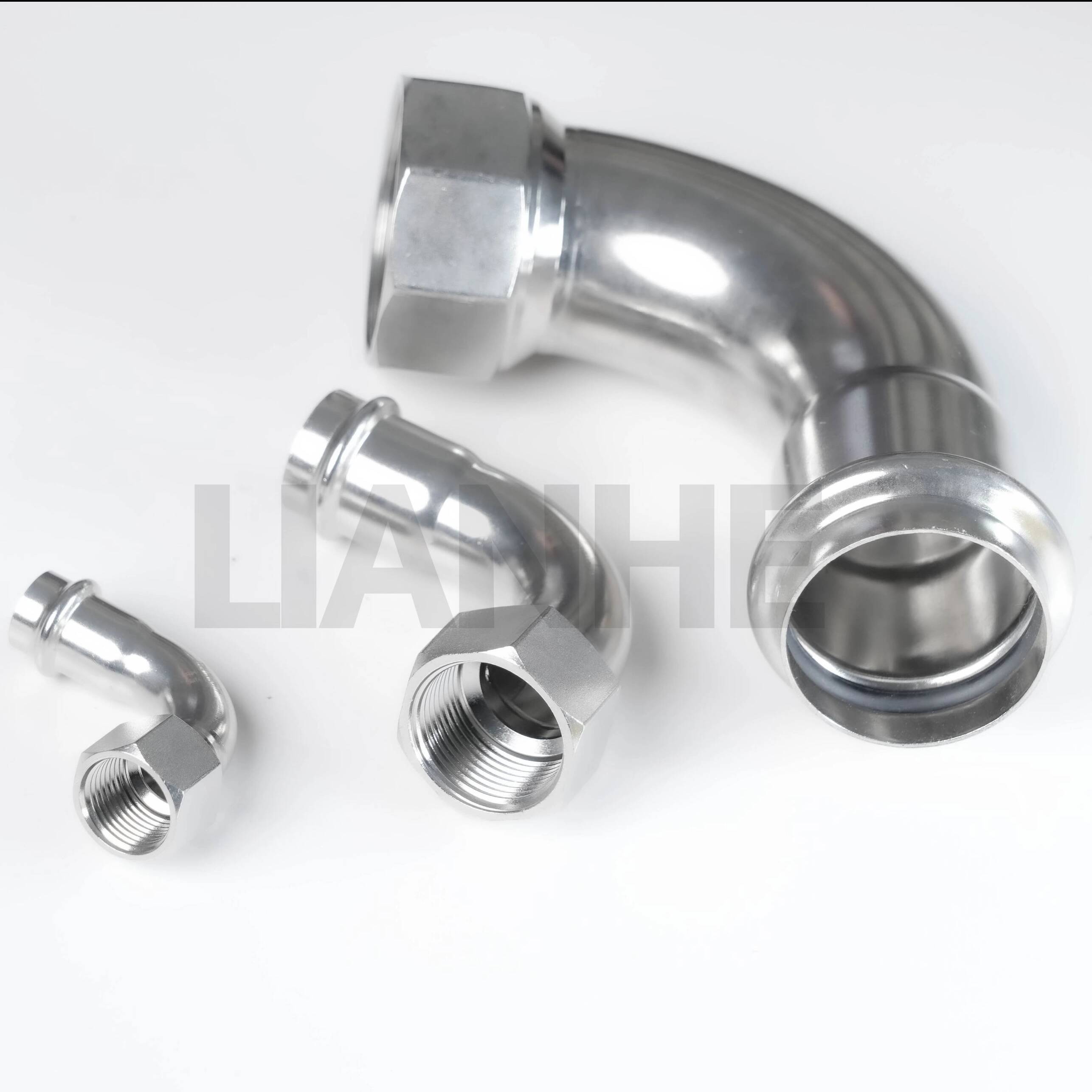

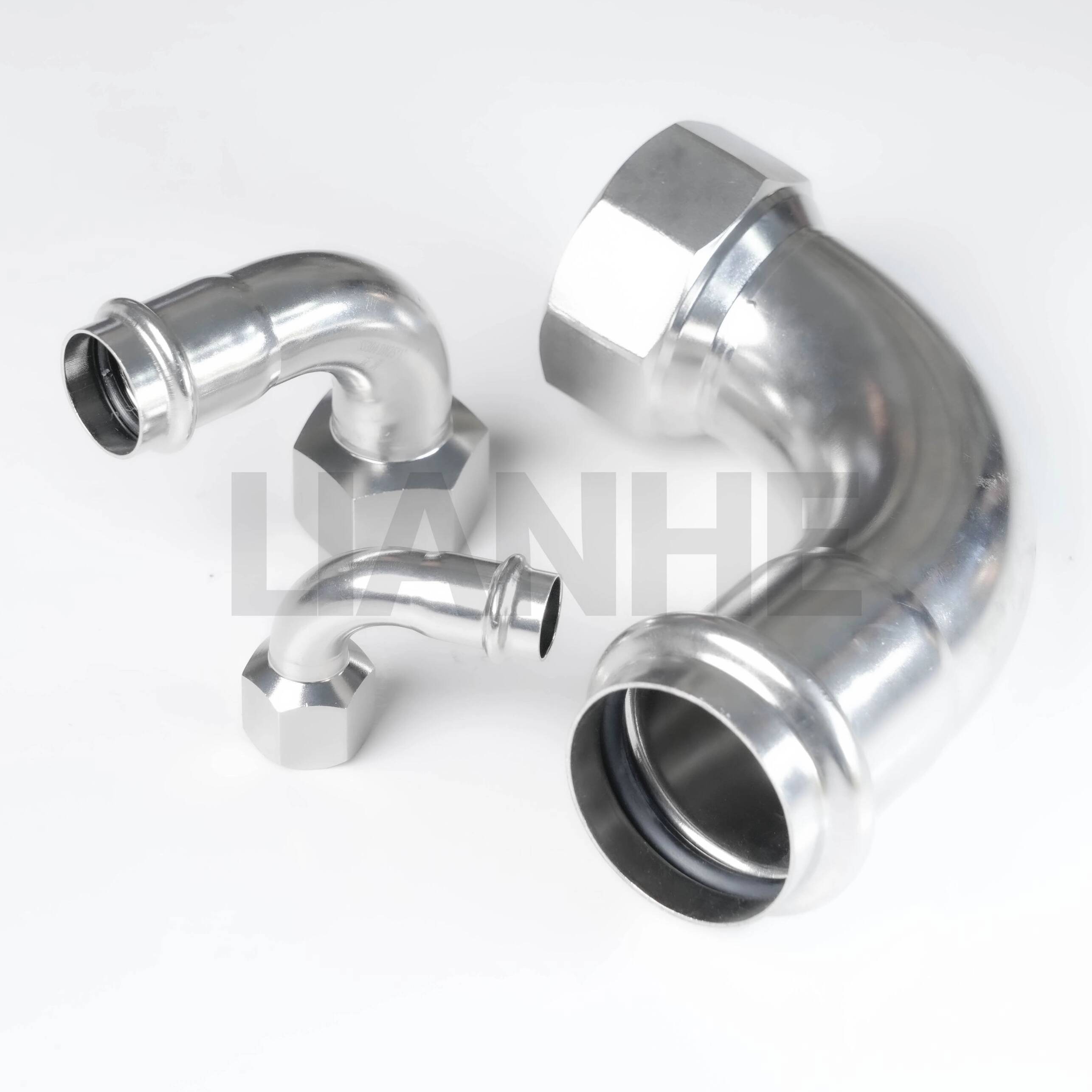

Coude à 90° de presse de type S en acier inoxydable avec filetage femelle

Description du produit

Le coude à 90° à pression de type S en acier inoxydable LIANHE avec filetage femelle connecte un tuyau à ajustement serré à un composant fileté externe compatible tout en changeant la direction du pipeline de 90 degrés.

Sa douille à sertir de type S permet une installation rapide et sans flamme, tandis que l'extrémité filetée femelle peut connecter des vannes, des instruments, des équipements ou d'autres composants de pipeline filetés.

Spécifications techniques

Gamme de tailles :1/4"-4" (DN10-DN100)

Épaisseur de paroi :0,6 à 2,0 mm

Matériaux disponibles :

• SS304, 0Cr18Ni9, S30408 ​​et 1.4301

• SS304L, S30403 et 1.4306

• SS316 et 0Cr17Ni12Mo2

• SS316L, S31603 et 1.4404

Type de connexion :Douille à sertir de type S × filetage femelle

Options de discussion :NPT, BSPT et BSPP

Pression nominale :PN16

Pression d'essai hydrostatique :2,5 MPa

Pression d'essai d'étanchéité à l'air :1,05 MPa

Normes applicables :GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN et ASME

Matériaux de la bague d'étanchéité :CIIR, EPDM, PTFE et NBR

Plage de température du joint :-20°C à +110°C, selon le matériau et le fluide

Processus de fabrication :Formé mécaniquement à partir de tuyaux en acier inoxydable

Traitement de surface :Polissage par vibration, polissage magnétique ou décapage

Marquage du produit :LOGO + OD + Épaisseur de paroi + Matériau. Des marquages ​​personnalisés sont disponibles.

Conditionnement:Sacs en plastique, cartons d'exportation et caisses en bois

Marque:LIANHE

Lieu d'origine :Wenzhou, Zhejiang, Chine

Applications

Convient aux systèmes compatibles d'eau potable, d'eau froide et chaude, d'eaux usées, d'eau industrielle, de pétrole et de gaz.

Les applications typiques incluent :

• Approvisionnement en eau et drainage

• Systèmes de chauffage et de climatisation

• Connexions d'équipements et d'instruments

• Bâtiments commerciaux et résidentiels

• Projets de tuyauterie industrielle

• Hôpitaux, hôtels et navires

Avantages du produit

1. Change la direction du pipeline de 90 degrés

2. Combine des connexions à sertir et à filetage femelle

3. Installation rapide et sans flamme

4. Bonne résistance à la corrosion

5. Plusieurs options de filetage et de joint

6. Conception compacte pour les espaces restreints

7. Étanchéité fiable lorsqu’elle est correctement installée

8. Marquages ​​personnalisés disponibles

L'installation nécessite un outil de presse et une mâchoire compatibles avec le profil de type S spécifié. Les threads NPT, BSPT et BSPP ne peuvent pas être utilisés de manière interchangeable à moins que la compatibilité n'ait été confirmée.

Contrôle de qualité

L'inspection standard comprend :

1. Contrôle des matières premières et de l'épaisseur des parois

2. Inspection des douilles, des filetages, des angles et des dimensions

3. Inspection des soudures et des surfaces le cas échéant

4. Tests de pression hydrostatique et d’étanchéité à l’air

5. Marquage des produits et inspection des emballages

Les documents disponibles incluent les certificats d'essai de matériaux EN 10204 3.1, les certificats de matières premières, les rapports de filetage et de dimensions, les rapports d'essais hydrauliques et les rapports d'inspection tiers.

Conditions commerciales

Quantité minimale de commande :Normalement 5 à 10 pièces, selon la taille et la disponibilité des stocks.

Échantillons gratuits :Disponible pour certains produits standards ; Les frais express sont normalement payés par le destinataire.

Heure du devis :Normalement dans les trois heures ouvrables.

Conditions de paiement :Dépôt de 30 % T/T et solde de 70 % avant la livraison. Western Union, PayPal et d'autres méthodes convenues sont disponibles.

Conditions d'expédition :EXW, FOB, CFR, CIF et DDP. La livraison peut être organisée par voie maritime, aérienne, terrestre ou express internationale.

Garantie:Un an contre les défauts de fabrication confirmés.

Fabricant:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
