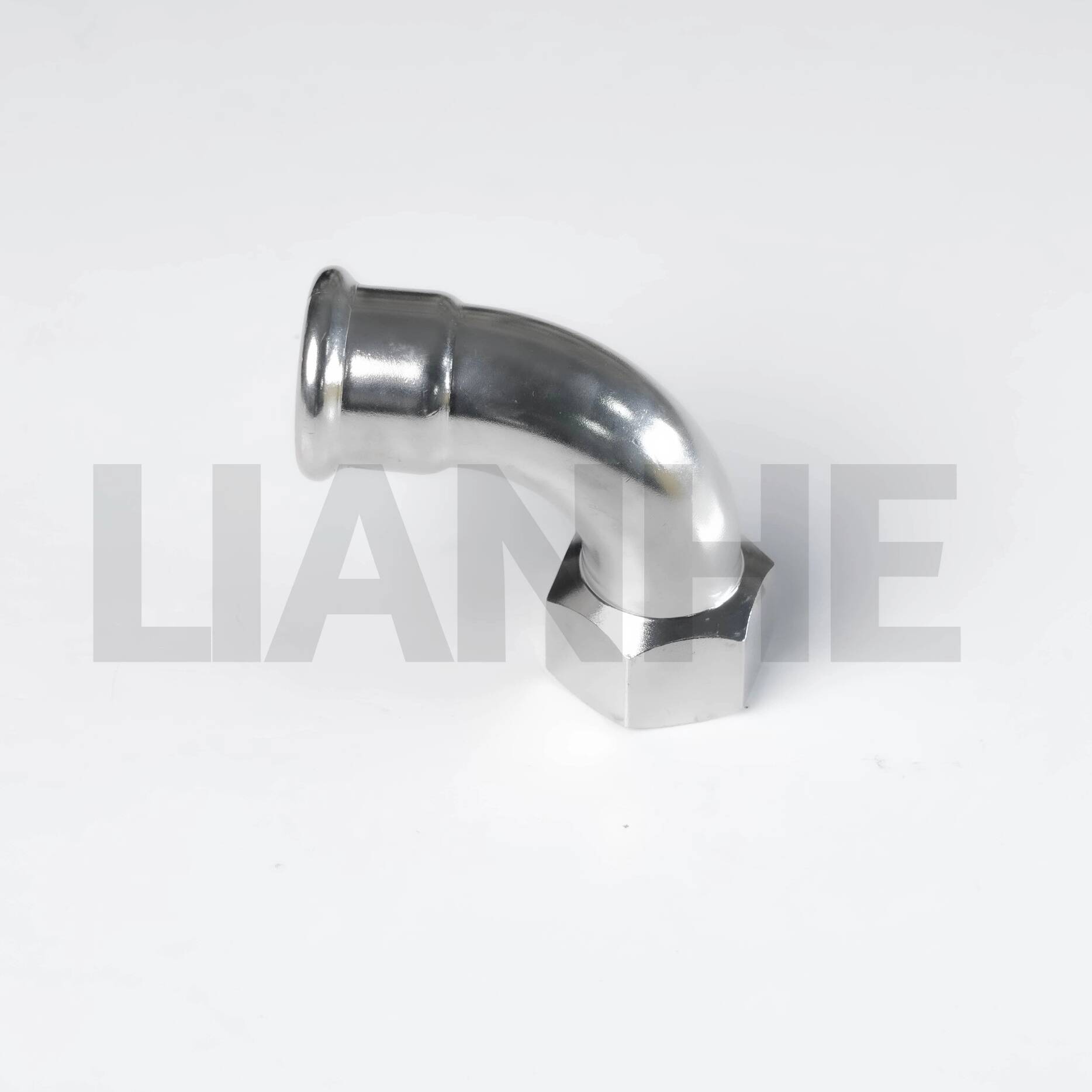

Coude à 90° de presse de type D en acier inoxydable avec filetage femelle

Description du produit

Le coude à 90° à pression de type D en acier inoxydable LIANHE avec filetage femelle connecte un tuyau à ajustement serré à un composant fileté externe compatible tout en changeant la direction du pipeline de 90 degrés.

Sa douille à sertir de type D permet une installation rapide et sans flamme, tandis que l'extrémité filetée femelle peut connecter des vannes, des instruments, des équipements ou d'autres composants de pipeline filetés.

Spécifications techniques

Gamme de tailles :1/4"-4" (DN10-DN100)

Épaisseur de paroi :0,6 à 2,0 mm

Normes applicables :GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN et ASME

Matériaux disponibles :

• SS304, 0Cr18Ni9, S30408, SUS304 et 1.4301

• SS304L, S30403 et 1.4306

• SS316 et 0Cr17Ni12Mo2

• SS316L, S31603 et 1.4404

Type de connexion :Douille à pression de type D × filetage femelle

Options de discussion :NPT, BSPT et BSPP

Matériaux de la bague d'étanchéité :CIIR, EPDM, PTFE et NBR

Pression nominale :PN16

Pression d'essai hydrostatique :2,5 MPa

Pression d'essai d'étanchéité à l'air :1,05 MPa

Plage de température du joint :-20°C à +110°C, selon le matériau et le fluide

Processus de fabrication :Formé mécaniquement à partir de tuyaux en acier inoxydable

Traitement de surface :Polissage par vibration, polissage magnétique ou décapage

Marquage du produit :LOGO + OD + Épaisseur de paroi + Matériau. Des marquages ​​personnalisés sont disponibles.

Conditionnement:Sacs en plastique, cartons d'exportation et caisses en bois

Certificats :GB/T 19001-2016, ISO 9001:2015, documentation CE pour les produits applicables et licence sanitaire

Marque:LIANHE

Code SH : 7307230000

Lieu d'origine :Wenzhou, Zhejiang, Chine

Applications

Convient aux applications compatibles dans :

• Systèmes de canalisations d'eau potable et sanitaires

• Systèmes de chauffage, de refroidissement et de CVC

• Équipements industriels de traitement et d'eau

• Bâtiments commerciaux et résidentiels

• Systèmes de gaz et de vapeur avec joints compatibles

• Navires et installations de tuyauterie marine

Avantages du produit

1. Change la direction du pipeline de 90 degrés

2. Combine une presse de type D et des connexions filetées femelles

3. Installation rapide et sans flamme

4. Bonne résistance à la corrosion

5. Plusieurs options de filetage et de joint

6. Conception compacte pour les espaces restreints

7. Étanchéité fiable lorsqu’elle est correctement installée

8. Temps d'installation et coûts de main d'œuvre réduits

L'installation nécessite un outil de presse et une mâchoire compatibles avec le profil de type D spécifié. Les threads NPT, BSPT et BSPP ne peuvent pas être utilisés de manière interchangeable à moins que la compatibilité n'ait été confirmée.

Tests et inspections

L'inspection standard comprend :

1. Contrôle des matières premières et de l'épaisseur des parois

2. Inspection des douilles, des filetages, des angles et des dimensions

3. Inspection des soudures et des surfaces le cas échéant

4. Tests de pression hydrostatique et d’étanchéité à l’air

5. Marquage des produits et inspection des emballages

Les documents disponibles incluent les certificats d'essai de matériaux EN 10204 3.1, les certificats de matières premières, les rapports de filetage et de dimensions, les rapports d'essais hydrauliques et les rapports d'inspection tiers.

Conditions commerciales

Quantité minimale de commande :Normalement 5 à 10 pièces, selon la taille et la disponibilité des stocks.

Échantillons gratuits :Disponible pour certains produits standards ; Les frais express sont normalement payés par le destinataire.

Heure du devis :Normalement dans les trois heures ouvrables.

Délai de livraison:Environ 3 à 7 jours pour les produits réguliers et environ 25 jours pour les nouvelles productions.

Conditions de paiement :Dépôt de 30 % T/T et solde de 70 % avant la livraison.

Conditions d'expédition :EXW, FOB, CFR, CIF, DDP et DDU.

Garantie:Un an contre les défauts de fabrication confirmés.

Fabricant:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
