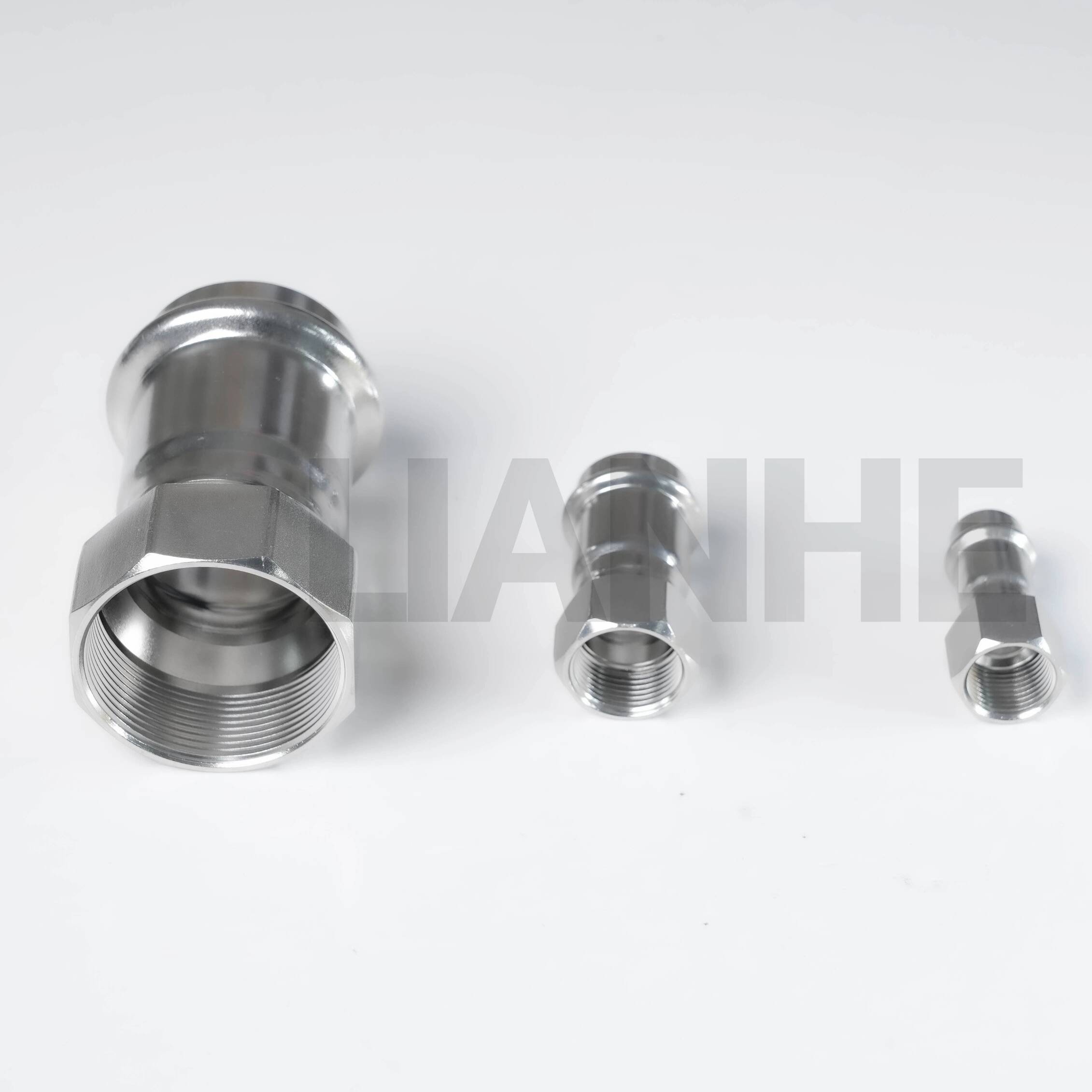

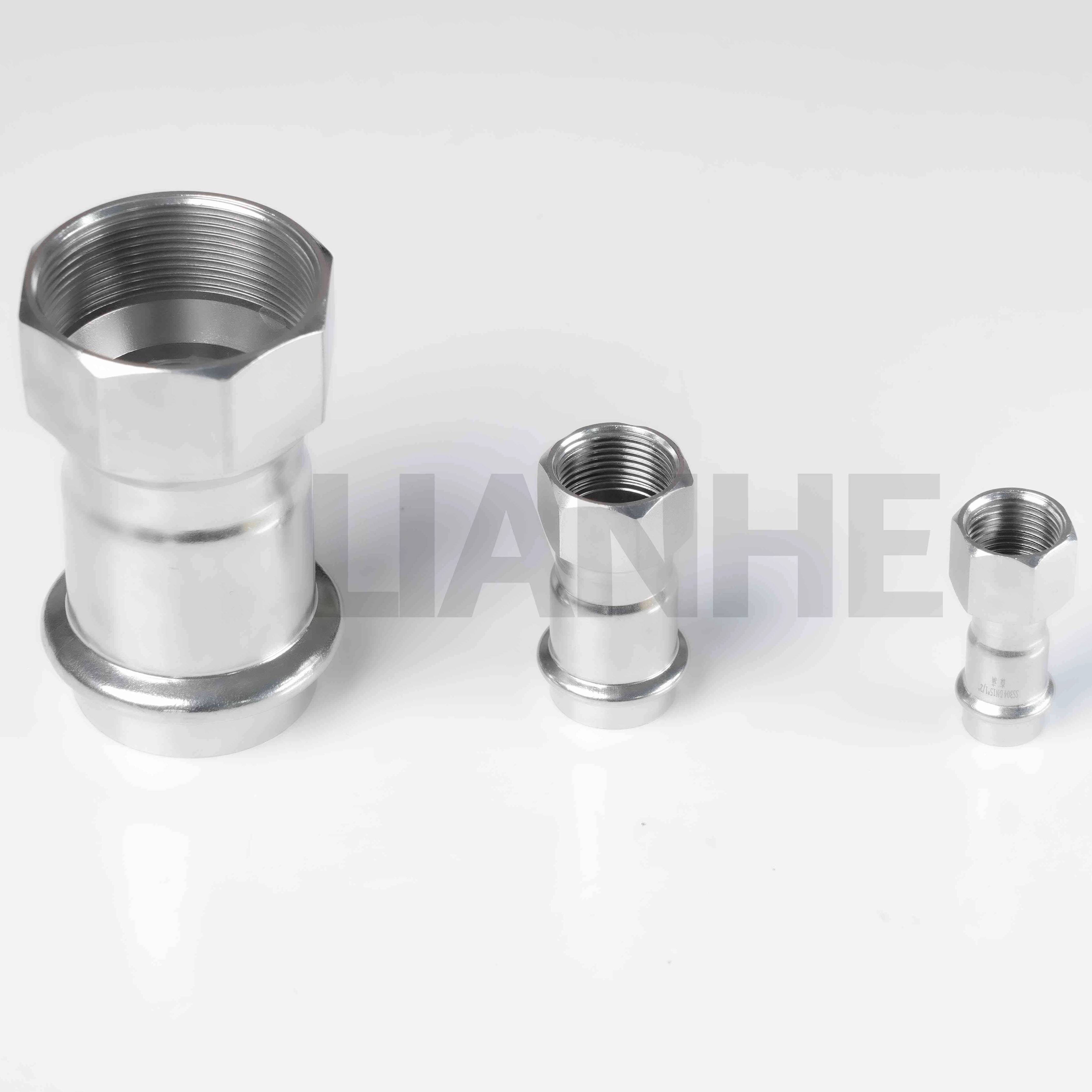

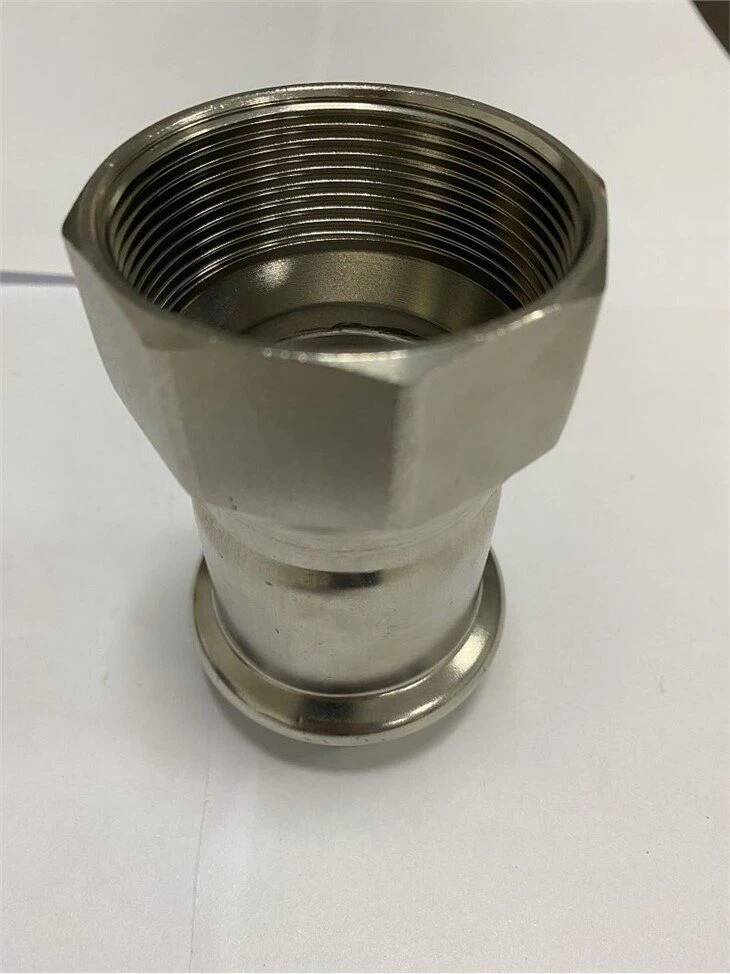

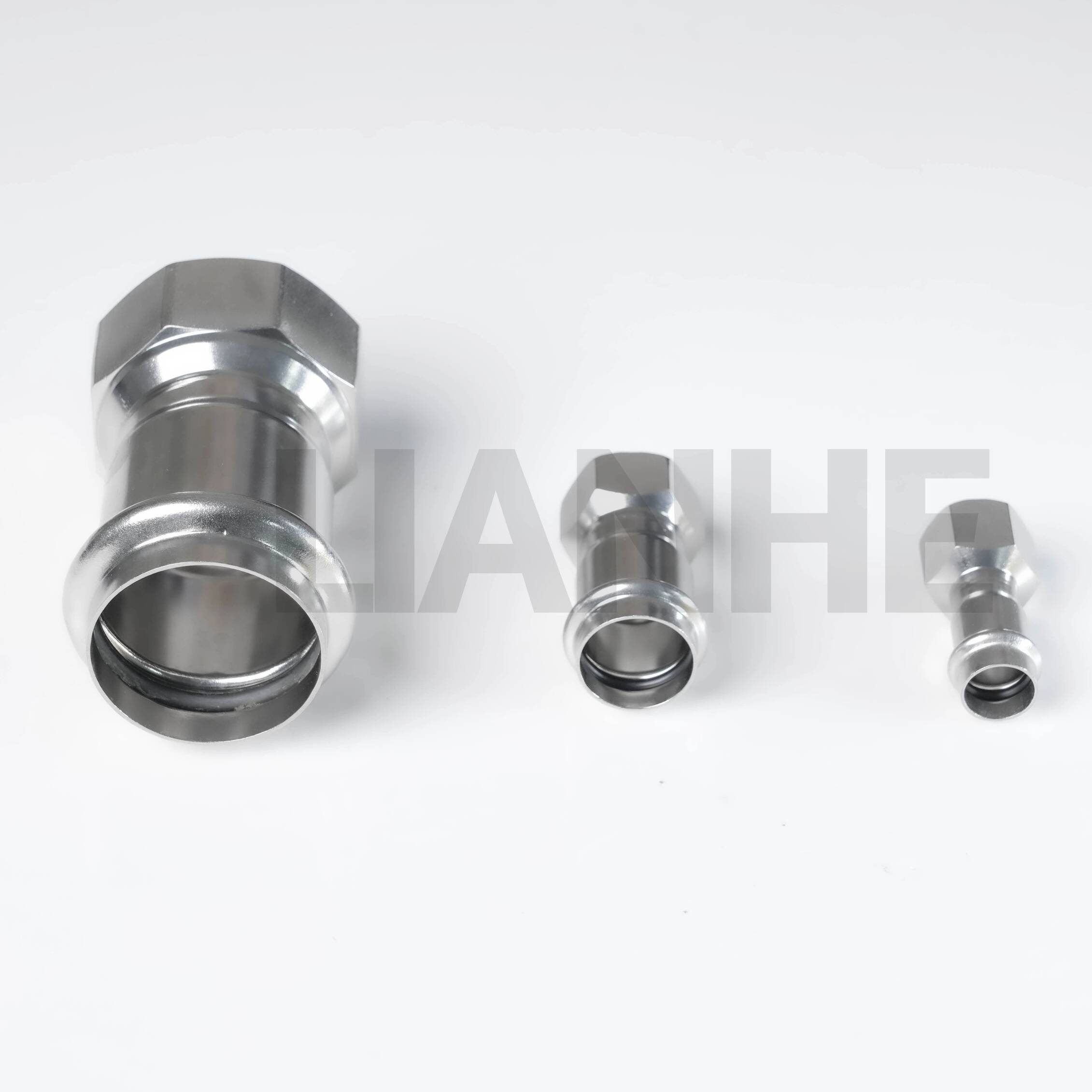

Le raccord à pression à filetage femelle en acier inoxydable de type S est un raccord de tuyauterie polyvalent conçu pour connecter des tuyaux à ajustement serré à des composants filetés, combinant la vitesse des connexions à pression avec la flexibilité des interfaces filetées. Construit en acier inoxydable 304, ce raccord comporte une extrémité femelle à ajustement serré et un filetage mâle NPT, permettant une installation rapide et sans outil dans les systèmes de tuyauterie commerciaux et industriels.
Conception à double connexion:
Extrémité femelle à ajustement serré (conforme à la norme ISO 6122) pour une intégration transparente avec les tuyaux à ajustement serré (acier inoxydable, cuivre, PEX), créant un joint permanent et sans fuite en quelques secondes.
Filetage mâle NPT (ANSI B1.20.1) pour le raccordement à des vannes, compteurs ou autres accessoires filetés, éliminant le besoin d'adaptateurs ou de réducteurs.
Matériaux de haute qualité:
L'acier inoxydable 304 (18Cr-8Ni) offre une excellente résistance à la corrosion générale, avec une surface passivée pour améliorer la protection dans les environnements humides.
Col renforcé au niveau de la transition fil-presse pour une résistance à la traction améliorée (≥500 MPa), empêchant les fissures sous contrainte lors des coups de bélier.
Installation conviviale:
La connexion par presse nécessite uniquement un outil de presse hydraulique, avec des indicateurs visuels (déformation de l'anneau de presse) pour confirmer la bonne assise.
Filetages pré-enduits d'un composé anti-grippage pour un assemblage facile, réduisant le temps d'installation de 30 % par rapport aux raccords filetés traditionnels.
Spécifications de performances:
Pression nominale : 16 bar (232 PSI) à 20 °C pour l'extrémité à emmanchement ; 25 bar (363 PSI) pour extrémité filetée, avec plage de température de -20°C à 150°C.
Test d'étanchéité : 1,1x pression de service pendant 10 minutes, répondant aux normes EN 10226-1 pour les connexions à pression.
Idéal pour les systèmes de tuyauterie hybrides nécessitant des connexions mixtes :
Plomberie commerciale: Raccordement de tuyaux en acier inoxydable emmanchés par pression aux compteurs d'eau filetés et aux vannes de régulation des immeubles de grande hauteur, conformes à la norme NSF 61 pour l'eau potable.
Hydraulique industrielle: Relier les tubes à ajustement serré aux pompes et cylindres hydrauliques filetés des machines, réduisant ainsi les temps d'arrêt pendant la maintenance des équipements.
Projets de rénovation: Mise à niveau des anciens systèmes filetés vers des tuyaux modernes à ajustement serré, en particulier dans les espaces restreints où le soudage ou le filetage n'est pas pratique.
Équipement de laboratoire: Connexion de tubes PEX aux injecteurs de produits chimiques filetés et aux filtres dans les installations de recherche, avec de l'acier inoxydable 304 résistant à une exposition chimique légère.
Q : L'extrémité à ajustement serré peut-elle être utilisée avec des tuyaux en plastique?
UN:Oui, compatible avec les tuyaux en plastique PEX et PB avec le diamètre extérieur (OD) correct correspondant à la taille du raccord à sertir.
Q : Que se passe-t-il si la connexion de presse n'est pas complètement installée ??
UN:Un espace visible entre le raccord et le tuyau indique une mauvaise assise ; Réenfoncez ou remplacez l'accouplement pour assurer un joint sécurisé.
Q : Le filetage NPT est-il compatible avec les filetages métriques?
UN:Non, le TNP est un fil conducteur impérial ; utilisez un adaptateur métrique vers NPT pour la compatibilité avec les filetages ISO 7-1.
Q : Comment retirer un raccord à pression pour le réparer?
UN:Utilisez un outil de retrait spécial pour élargir l'anneau de pression, bien que son remplacement soit recommandé car le démontage pourrait endommager le tuyau.
