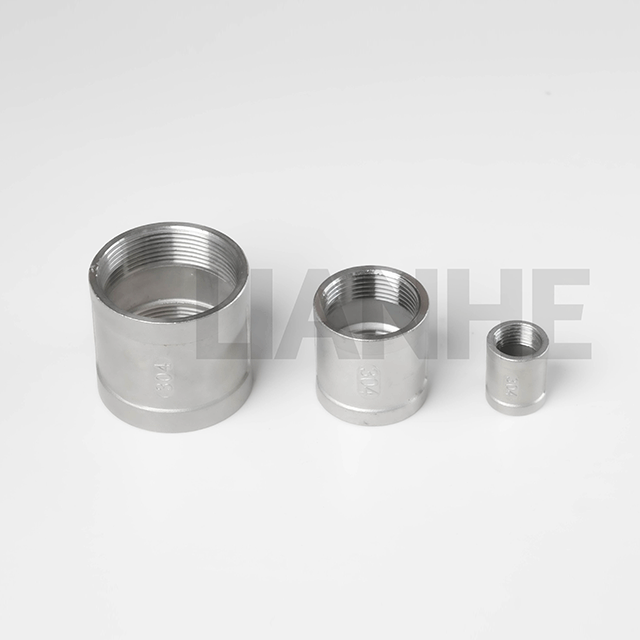

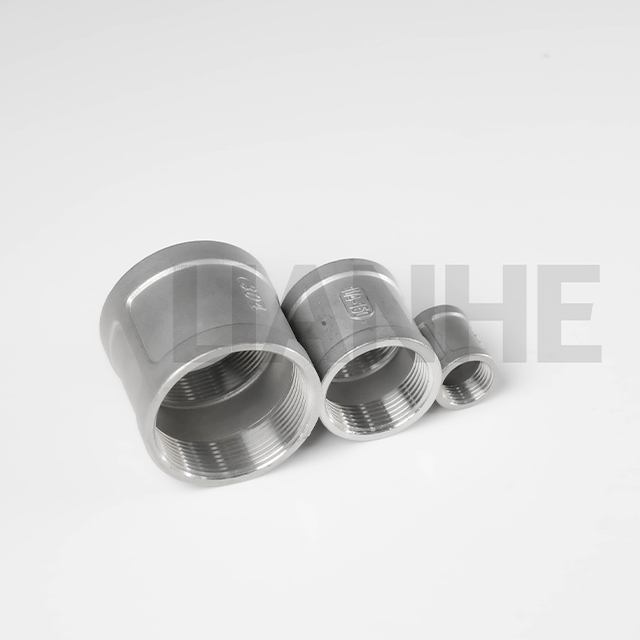

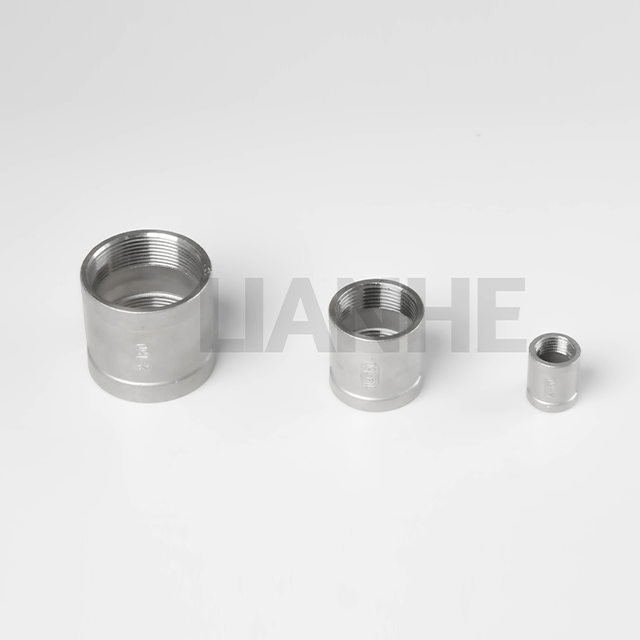

La douille de couplage 150 en acier inoxydable de qualité industrielle est un raccord de tuyauterie robuste conçu pour connecter des tuyaux en acier à l'aide d'un couplage mécanique, offrant une solution fiable et résistante aux vibrations pour les pipelines industriels. Construite en acier inoxydable 304 ou 316, cette douille présente une extrémité rainurée (conforme AWWA C606) et une conception renforcée, garantissant des performances sans fuite dans des environnements à haute pression et à hautes vibrations.
Technologie de connexion rainurée:
L'extrémité rainurée conforme à la norme AWWA C606 accepte les accouplements mécaniques (par exemple Victaulic®), permettant une installation rapide avec de simples clés, réduisant ainsi les coûts de main-d'œuvre de 40 % par rapport aux systèmes soudés.
Dimensions de la rainure (profondeur : 2,4 mm ± 0,1 mm) usinées avec précision pour un engagement constant du couplage, adaptées aux tuyaux de série 40/80.
Construction robuste:
Acier inoxydable 304 (usage général) ou acier inoxydable 316 (milieux corrosifs), avec une limite d'élasticité de 250 MPa et une résistance aux chocs (encoche en V Charpy ≥27 J à 20°C).
Conçu pour des pressions de service jusqu'à 300 PSI (acier inoxydable 304, programme 40) et des températures de -46°C à 650°C, adapté aux applications de vapeur, de pétrole et de gaz.
Résistance aux vibrations et à la corrosion:
La variante en acier inoxydable 316 avec alliage de molybdène résiste aux piqûres dans les environnements marins et chimiques, tandis que la conception rainurée absorbe les désalignements mineurs des tuyaux (jusqu'à 3°) pour réduire les contraintes.
La surface interne lisse (Ra ≤ 1,6 μm) minimise les turbulences et l'accumulation de tartre dans les systèmes à haut débit.
Conformité de l'installation:
Conforme aux normes ASME B16.24 et MSS SP-83, avec des kits d'isolation galvanique en option pour connecter des métaux différents (par exemple, l'acier inoxydable à l'acier au carbone).
Idéal pour les systèmes de canalisations robustes et de grand diamètre :
Distribution d'eau: Raccordement des conduites d'eau municipales et des systèmes de protection incendie (conforme à la norme NFPA 20), avec des raccords rainurés permettant une extension rapide du réseau.
Installations industrielles: Circuits d'eau de refroidissement et lignes de convoyage de matériaux en vrac dans les centrales électriques et les raffineries, en acier inoxydable 316 résistant à la corrosion sous contrainte chlorée.
Systèmes mécaniques: Connexions d'équipements sujets aux vibrations (par exemple, pompes, générateurs), avec des accouplements rainurés réduisant les contraintes sur la douille lors d'une charge dynamique.
Marine et offshore: Systèmes de prise d'eau de mer et tuyauterie de pont sur les navires et les plates-formes, en acier inoxydable 316 résistant à la corrosion par l'eau salée et au biosalissure.
Q : Quelle est la taille maximale du tuyau compatible avec cette prise?
UN:Disponible dans les tailles 2" à 48" NPS, avec des tailles personnalisées jusqu'à 72" pour les projets industriels à grande échelle.
Q : La douille peut-elle être utilisée avec des tuyaux en plastique?
UN:Non, conçu pour les tuyaux en acier ; utilisez des raccords de transition pour le raccordement aux tuyaux en plastique (par exemple PVC, PP).
Q : Comment prévenir la corrosion galvanique avec les tuyaux en acier au carbone?
UN:Installez un couplage diélectrique ou enveloppez la connexion avec du ruban anticorrosion pour isoler les métaux différents.
Q : Quel est le couple recommandé pour les boulons d'accouplement?
UN:Suivez les directives du fabricant du raccord, généralement 50 à 70 N·m pour les douilles de 2 à 12 pouces, afin de garantir une pression d'étanchéité uniforme.
