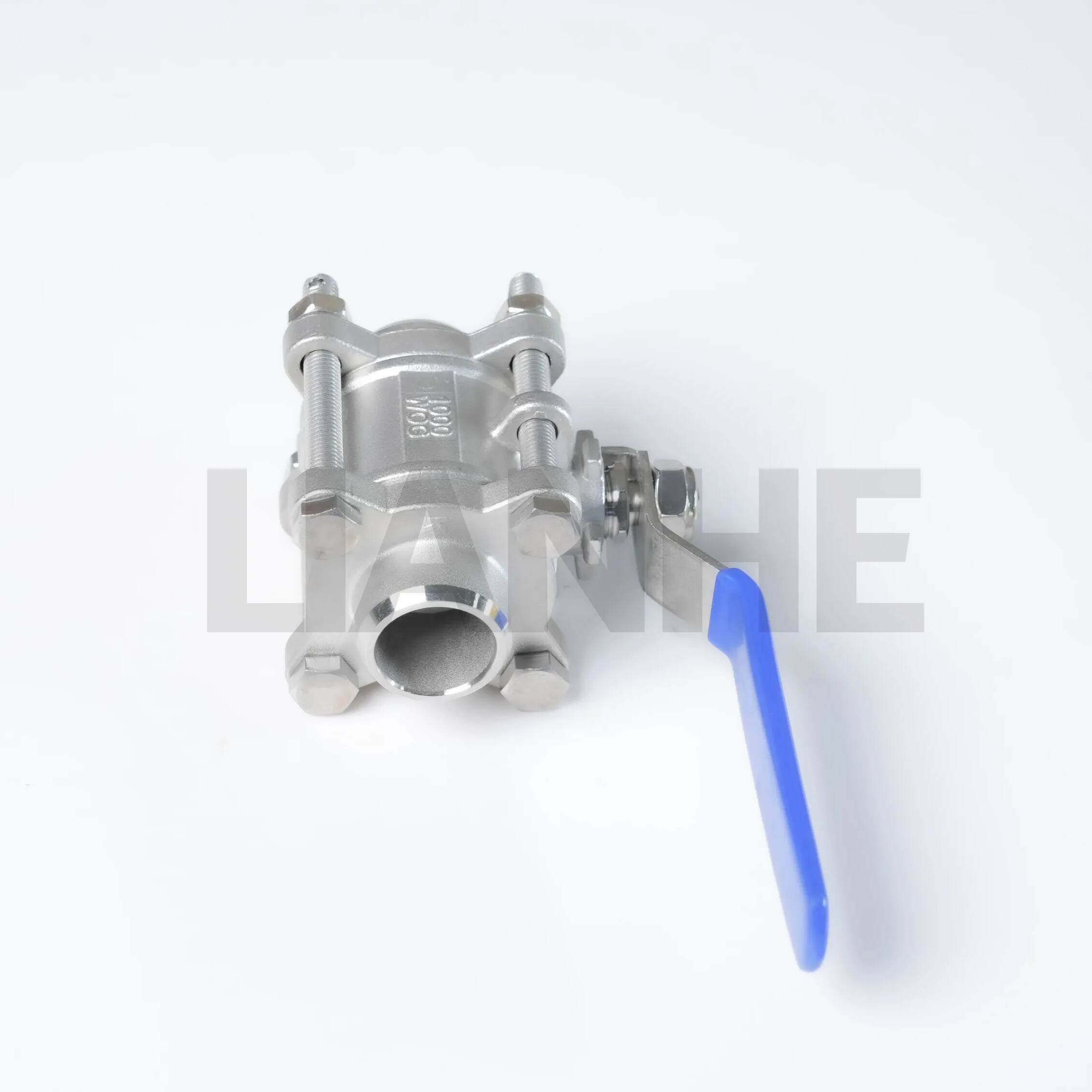

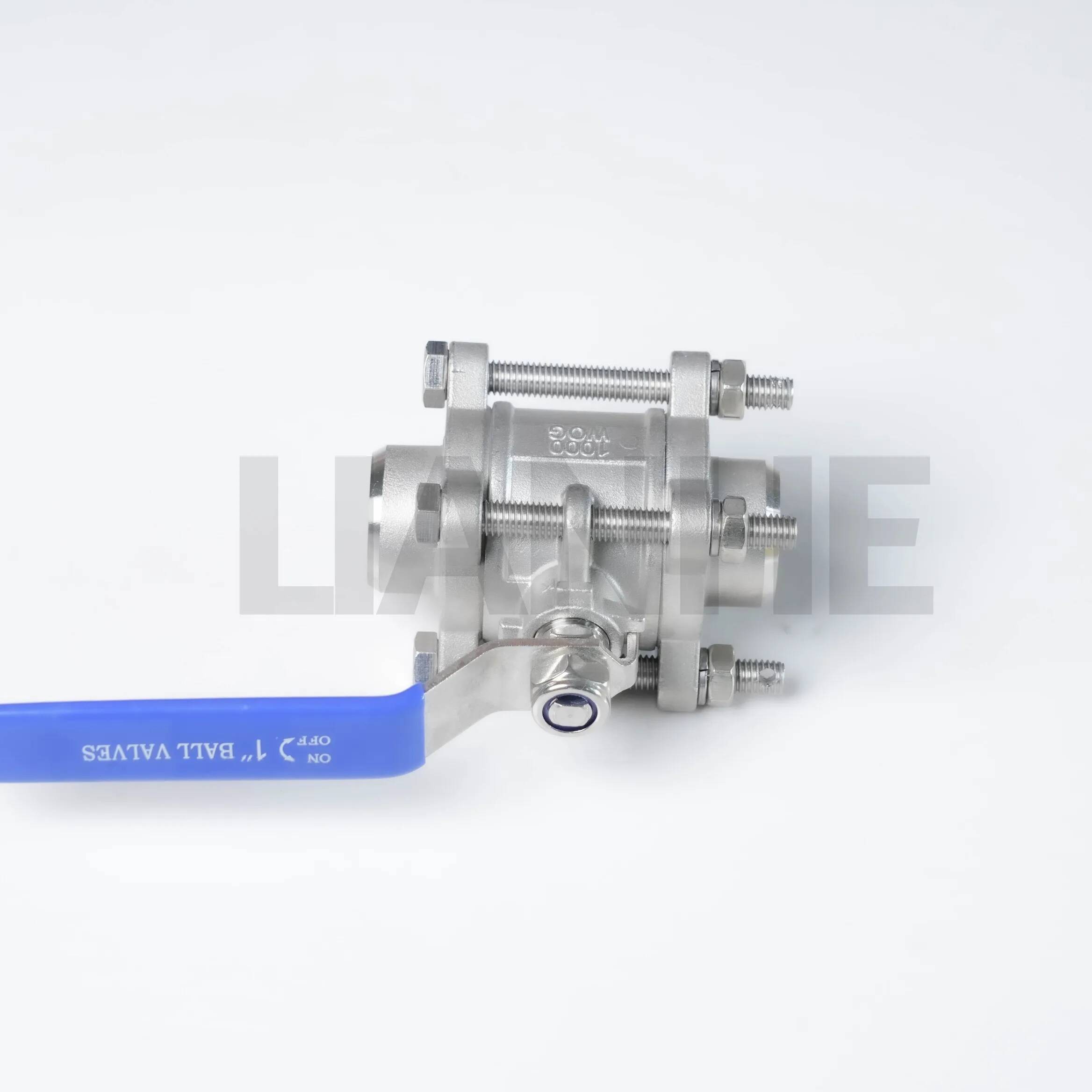

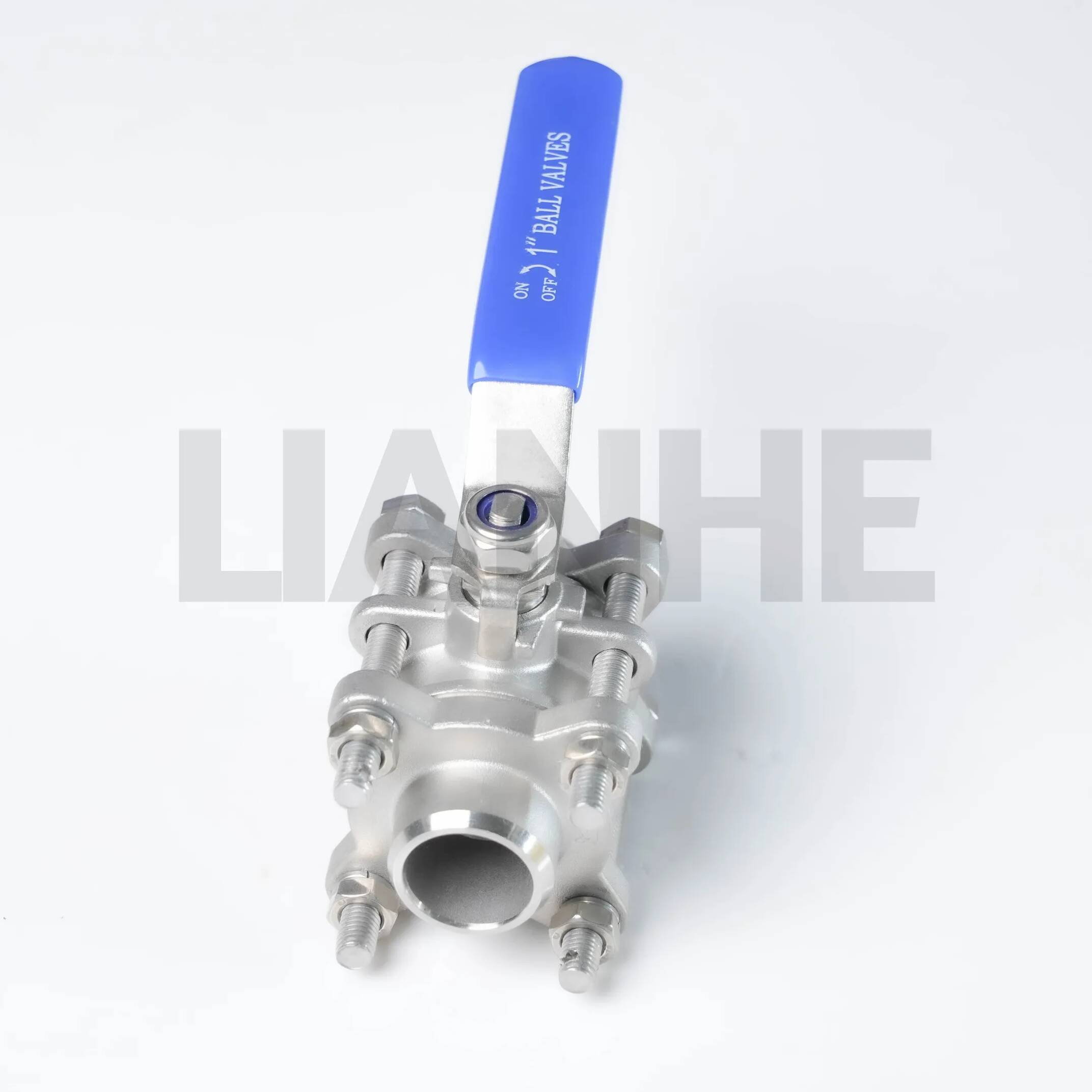

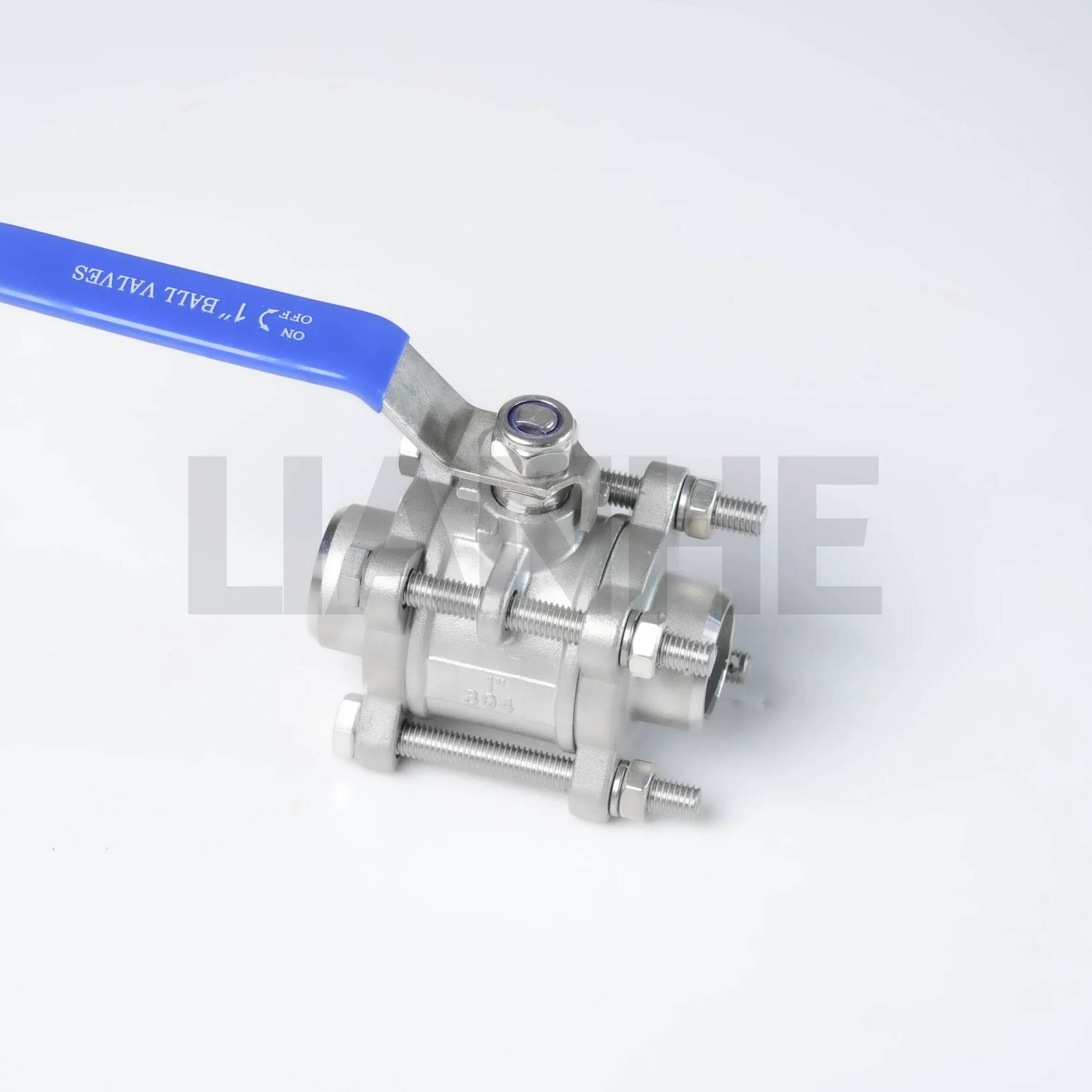

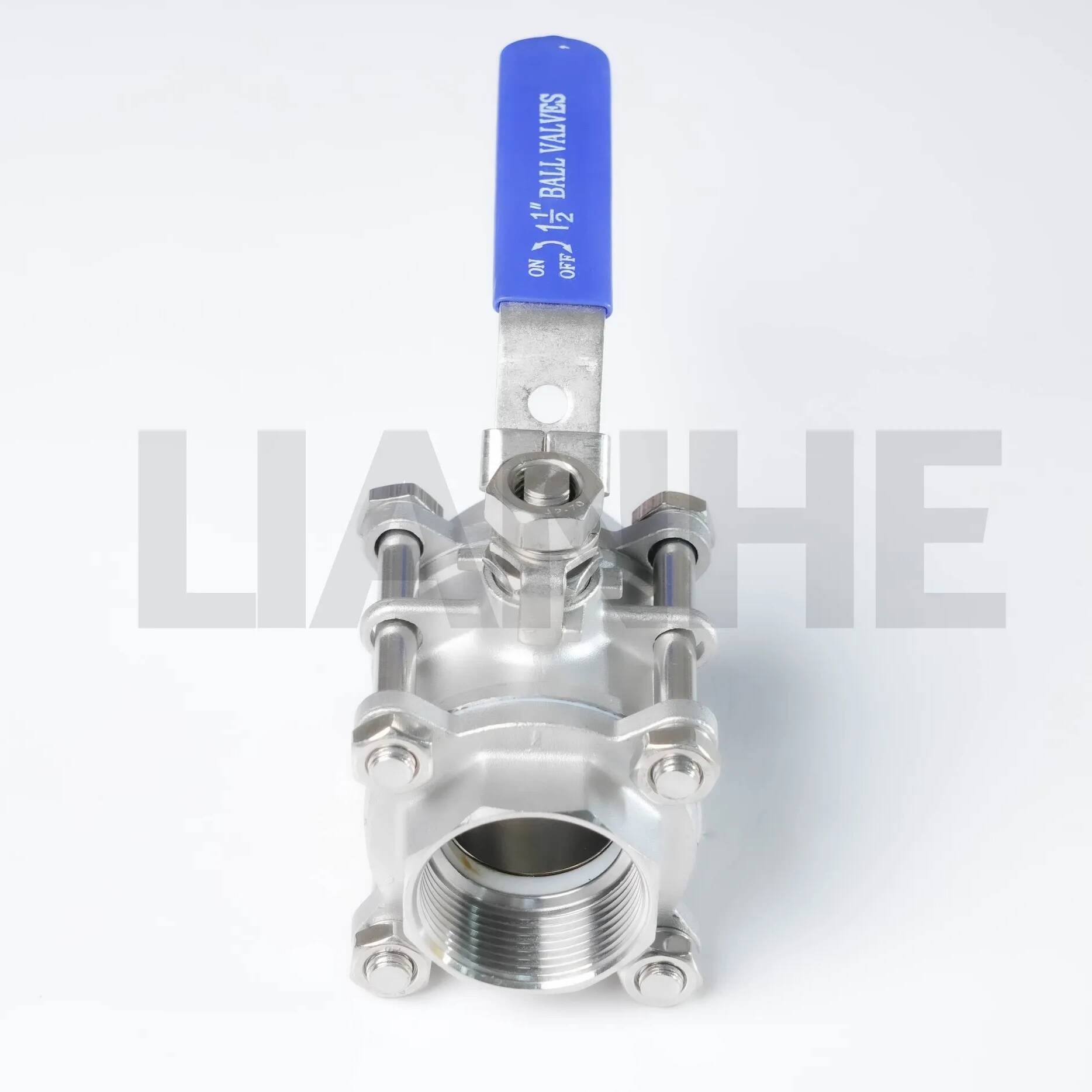

Robinet à bille à souder en 3 pièces de qualité industrielle pour systèmes haute pression

Aperçu

Le robinet à tournant sphérique à souder en 3 pièces de qualité industrielle est une solution robuste de contrôle de débit conçue pour les systèmes de tuyauterie industrielle à haute pression et haute température. Construite en acier inoxydable 304 ou 316, cette vanne présente une conception soudée en trois pièces avec des extrémités soudées bout à bout (conforme à la norme ANSI B16.25), garantissant des performances sans fuite et un entretien facile dans les environnements difficiles. La conception à passage intégral minimise la chute de pression, tandis que la bille et le siège usinés avec précision assurent une fermeture étanche aux bulles, ce qui le rend idéal pour les applications critiques nécessitant fiabilité et durabilité.

Caractéristiques

Construction robuste:

Corps en trois parties avec extrémités soudées bout à bout (programme 40/80) pour une intégration sécurisée des pipelines, conçu pour des pressions de service allant jusqu'à 2 500 PSI (acier inoxydable 316) et des températures de -46 °C à 815 °C (sièges métal sur métal).

Corps en acier inoxydable ASTM A312 (304 pour usage général, 316 pour milieux corrosifs), avec une limite d'élasticité minimale de 205 MPa et un allongement ≥40 % pour la résistance aux chocs.

Contrôle de débit optimal:

La conception à passage intégral (alésage = diamètre du tuyau) atteint des valeurs Cv 25 % supérieures à celles des vannes à passage réduit, réduisant ainsi les turbulences et les pertes d'énergie dans les systèmes à haut débit.

Les sièges en PTFE, RPTFE ou métal sur métal (superposition de stellite) offrent des options d'étanchéité polyvalentes, avec une fermeture étanche aux bulles certifiée selon les normes API 598.

Flexibilité de maintenance:

La conception à corps divisé permet un remplacement facile des composants internes (bille, siège, tige) sans déconnecter les canalisations, réduisant ainsi les temps d'arrêt de 60 % pendant l'entretien.

La tige intégrée anti-éruption et le ressort antistatique (pour les applications à gaz) améliorent la sécurité et la conformité aux normes API 6D et ISO 14313.

Conformité de l'installation:

Les extrémités à souder bout à bout sont conformes aux normes ANSI B16.25 et ASME B31.3, adaptées aux processus de soudage GTAW (TIG) et GMAW (MIG) dans les pipelines critiques.

Disponible dans les tailles 1/2" à 24" NPS, avec des configurations personnalisées pour des applications spéciales (par exemple, lignes de GNL cryogénique).

Application

Idéal pour les environnements industriels exigeant un contrôle de débit précis :

Raffineries de pétrole et de gaz: Contrôle marche/arrêt dans les pipelines de pétrole brut, les lignes de traitement de raffinerie et les systèmes de compression de gaz, conforme à la NACE MR0175 pour le service de gaz acide.

Production d'électricité: Conduites de vapeur et d'eau d'alimentation haute pression dans les centrales thermiques et nucléaires, en acier inoxydable 316 résistant à la corrosion induite par les chlorures dans les circuits des condenseurs.

Traitement chimique: Manipulation de fluides agressifs comme l'acide sulfurique, l'hydroxyde de sodium et les solvants dans les réacteurs et les colonnes de distillation, répondant aux normes cGMP pour les surfaces nettoyables.

Génie maritime: Systèmes de refroidissement à l'eau de mer et tuyauterie de plate-forme offshore, avec de l'acier inoxydable 316 résistant à l'exposition à l'eau salée et aux environnements à fortes vibrations.

FAQ

Q : Cette vanne peut-elle être utilisée pour des applications d'étranglement?

UN:Non, les robinets à tournant sphérique sont conçus pour un contrôle marche/arrêt. Pour l'étranglement, envisagez une vanne à soupape ou une vanne de régulation avec des éléments internes appropriés.

Q : Quelle est la procédure de soudage recommandée pour les extrémités soudées bout à bout?

UN:Utilisez GTAW (TIG) avec du fil d'apport 308L/316L, assurant le préchauffage (pour les parois épaisses) et le traitement thermique après soudage selon ASME BPVC Section IX.

Q : À quelle fréquence le siège doit-il être inspecté dans les applications avec des supports abrasifs?

UN:Inspection visuelle mensuelle via endoscope ; Remplacez les sièges si des signes d'usure (par exemple, rayures, érosion) sont détectés pour maintenir l'intégrité de la fermeture.

Q : Des conceptions ignifuges sont-elles disponibles pour les supports inflammables?

UN:Oui, construction coupe-feu en option (conforme à la norme API 607) avec garniture en graphite et sièges métal sur métal pour les systèmes d'arrêt d'urgence dans les usines pétrochimiques.
