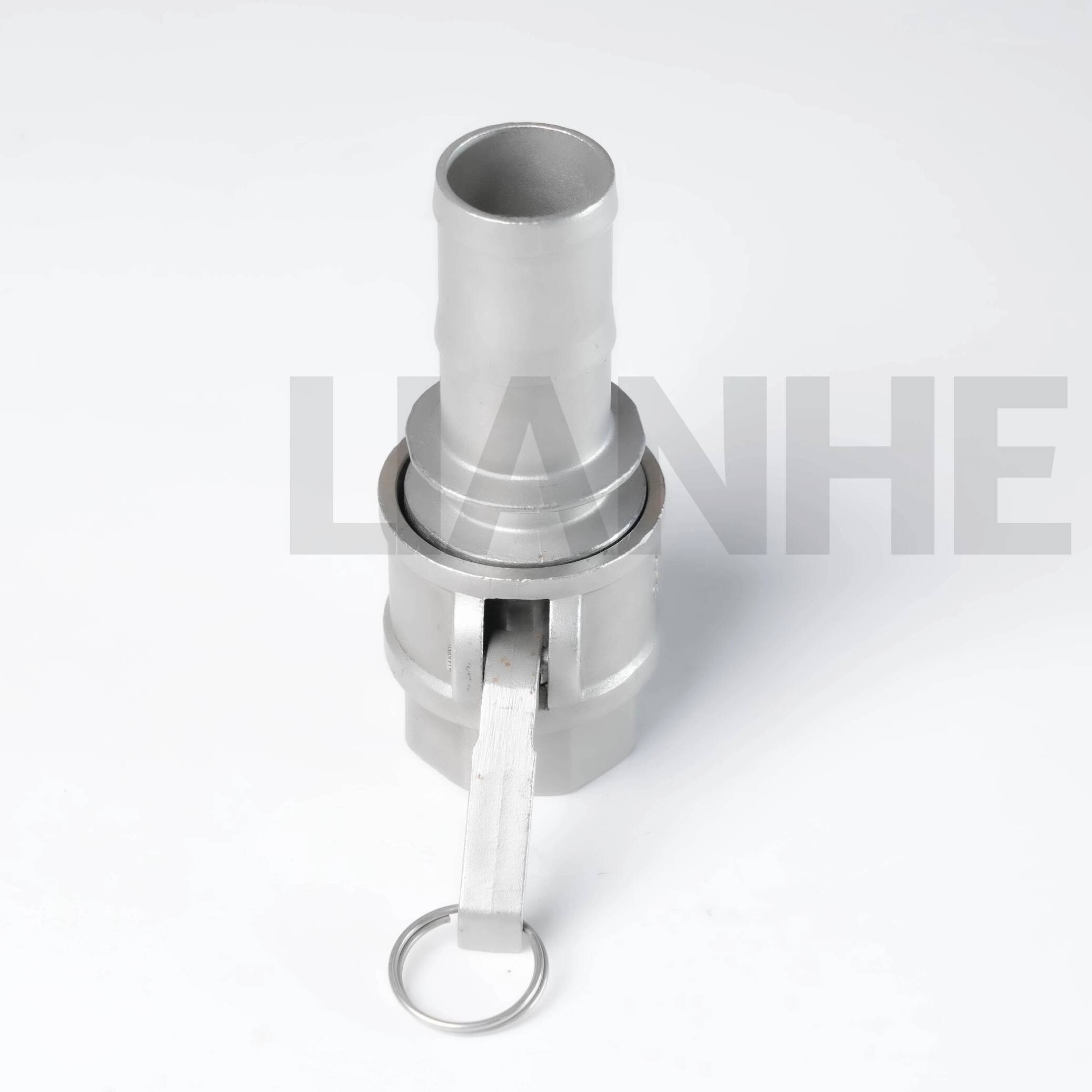

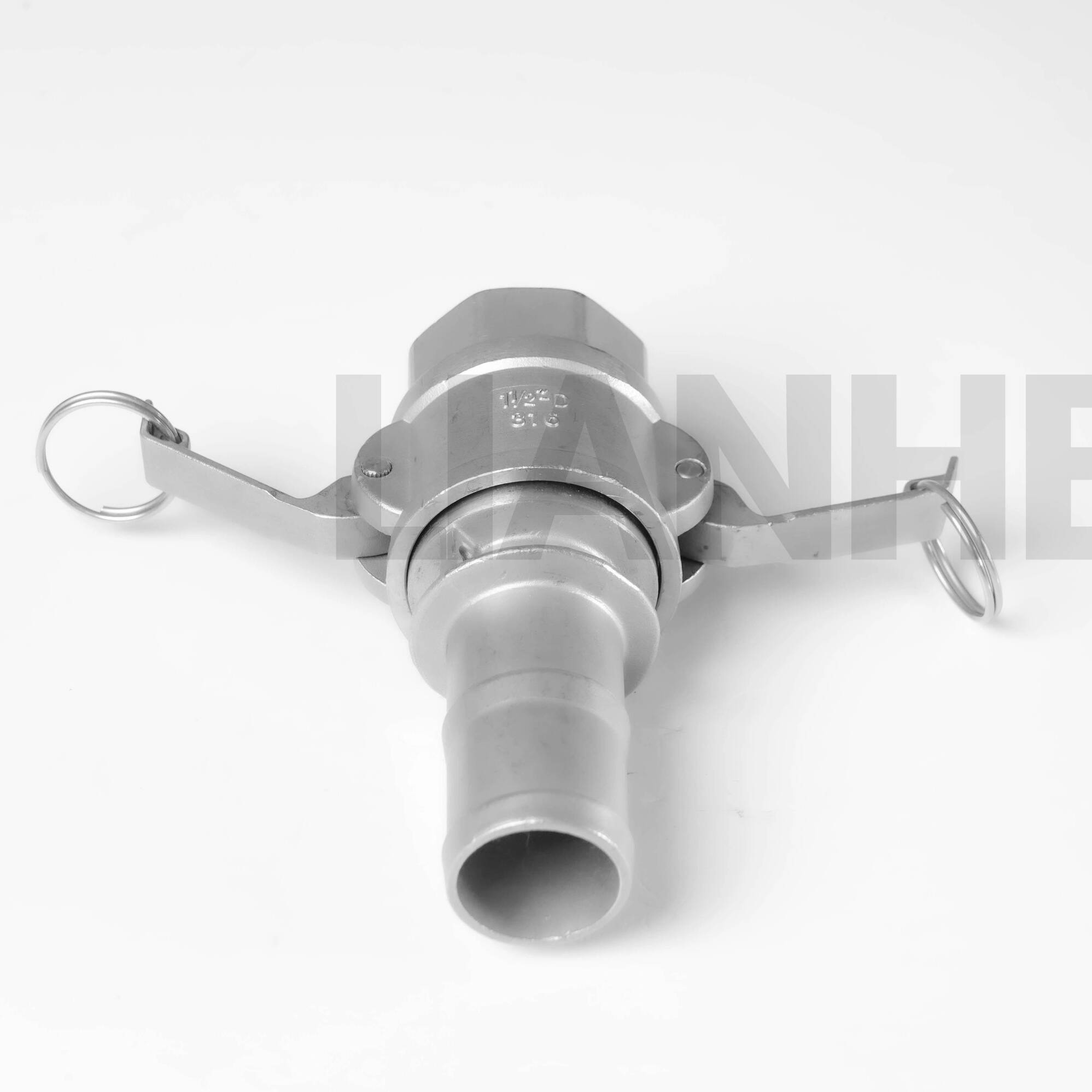

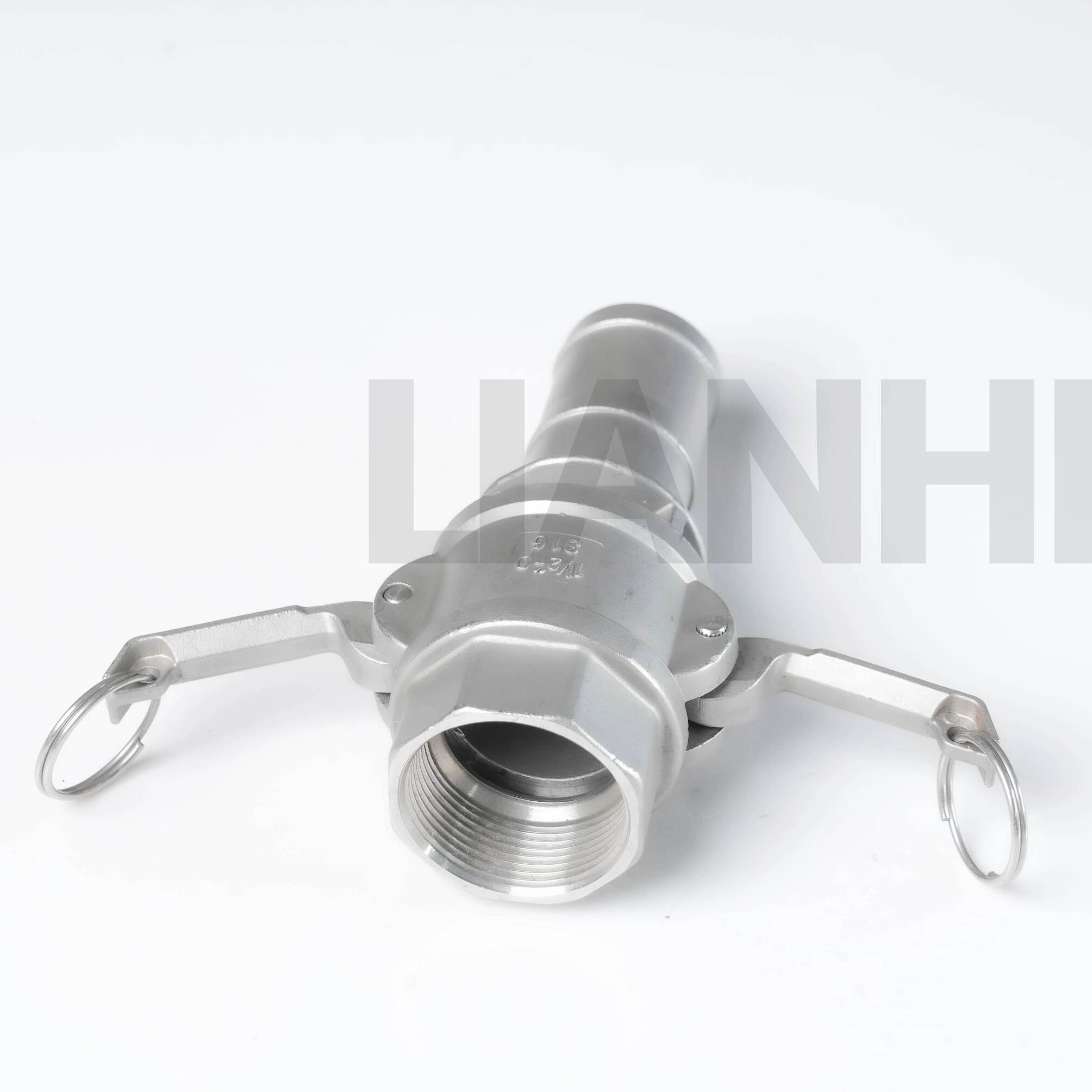

Attache rapide hygiénique de type C en acier inoxydable

Description du produit

Le coupleur rapide hygiénique de type C en acier inoxydable est conçu pour un montage et un démontage rapides dans les systèmes de tuyauterie compatibles pour les aliments, les boissons, les produits pharmaceutiques, les cosmétiques et la biotechnologie.

Sa construction en acier inoxydable et sa surface interne lisse permettent une manipulation hygiénique des fluides et un nettoyage pratique. Les joints compatibles peuvent être sélectionnés en fonction des exigences du fluide de traitement, de la température, de la pression et du nettoyage.

Spécifications techniques

Gamme de tailles :1/2"-12" (DN15-DN300)

Matériel:Acier inoxydable SS316L

Type de connexion :Connexion rapide de type C

Norme référencée :ISO 2852, sous réserve de confirmation dimensionnelle

Pression de service :Jusqu'à 10 bar, selon la taille, le joint, la température et la structure de connexion

Matériaux de joint disponibles :EPDM, silicone et PTFE

Rugosité de la surface interne :Ra ≤0,8 μm

Finition de surface facultative :Électropolissage ; valeurs Ra inférieures disponibles sous réserve d'inspection et de confirmation

Plage de température indicative :-40°C à +200°C, selon le joint choisi et les conditions de fonctionnement

Documents disponibles :

• EN 10204 3.1 Certificat d'essai de matériaux

• Rapport de traçabilité des matériaux

• Rapport d'inspection de rugosité de surface

• Documentation sur la conformité des joints, le cas échéant

• Rapport d'inspection par un tiers

Avantages du produit

1. Montage et démontage rapides

2. Construction SS316L résistante à la corrosion

3. Surface interne lisse pour un nettoyage pratique

4. Options de joints EPDM, silicone et PTFE

5. Convient aux processus CIP et SIP compatibles

6. Temps de maintenance et de nettoyage réduits

7. Plusieurs tailles et finitions de surface disponibles

8. Traçabilité des matériaux prise en charge

Applications

Convient aux applications compatibles dans :

• Transformation des produits laitiers et des boissons

• Brasseries et lignes de production de jus

• Équipement de transformation des aliments

• Systèmes de production pharmaceutique

• Équipement de biotechnologie

• Production de cosmétiques et de soins personnels

• Systèmes de filtration, de mélange et de remplissage

• Conduites de transfert de fluides hygiéniques générales

Les dimensions de connexion, le matériau du joint, la pression de service, la température, les conditions de vide, la rugosité de la surface et le processus de nettoyage doivent être confirmés avant de commander.

Installation et entretien

1. Inspectez les surfaces d’étanchéité et le joint avant l’assemblage.

2. Confirmez que tous les composants utilisent des dimensions compatibles.

3. Positionnez correctement le joint sans torsion ni extrusion.

4. Sécurisez la connexion selon la méthode d'assemblage spécifiée.

5. Effectuez un test de pression ou de fuite avant toute utilisation.

6. Inspectez et remplacez le joint en fonction de son état réel, du fluide de traitement, de la température et des cycles de nettoyage.

Lieu d'origine :Wenzhou, Zhejiang, Chine
