Bride aveugle en acier inoxydable à haute intégrité pour l'étanchéité des pipelines

Aperçu

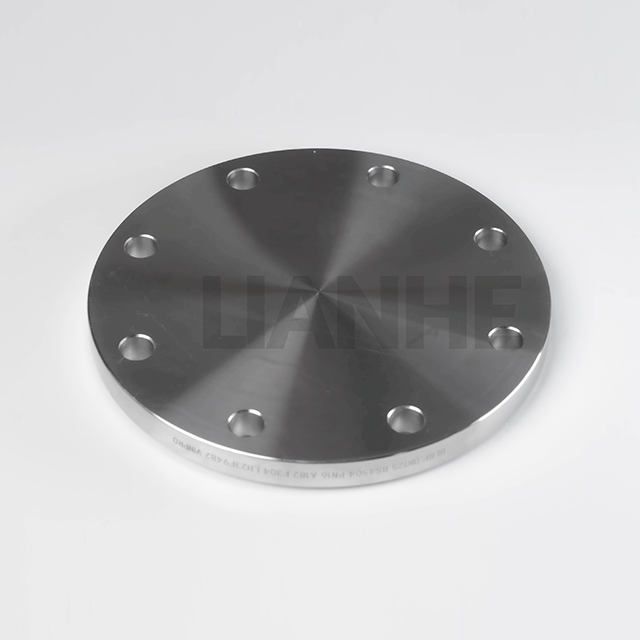

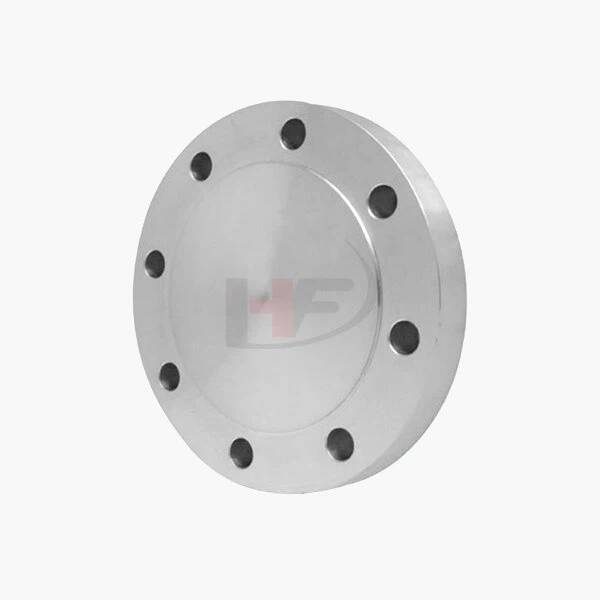

La bride aveugle en acier inoxydable à haute intégrité est un raccord de tuyauterie haut de gamme conçu pour sceller de manière permanente l'extrémité d'un pipeline ou fournir un accès pour l'inspection et la maintenance dans des environnements corrosifs à haute pression. Construite en acier inoxydable 304 ou 316, cette bride comporte un disque solide et des trous de boulons conformes à la norme ANSI B16.5, garantissant des performances sans fuite et une stabilité structurelle.

Caractéristiques

Construction robuste:

Disque solide en acier inoxydable (304/316) d'épaisseur conforme à la norme ASME B16.5 (classe 150 à 2500), évalué pour des pressions de service jusqu'à 2 500 PSI (acier inoxydable 316, classe 300).

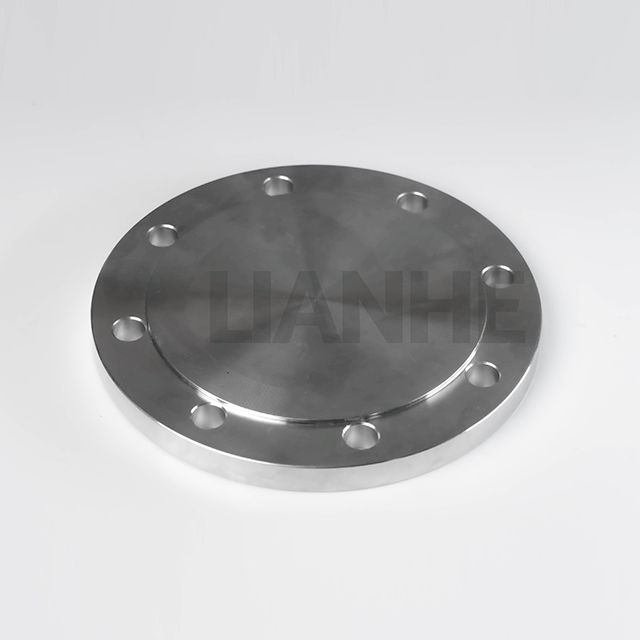

Finition lisse à face surélevée (RF) ou à face plate (FF) (Ra ≤1,6 μm) pour un contact optimal avec le joint, réduisant les risques de fuite de 40 % par rapport aux surfaces rugueuses.

Usinage de précision:

Trous de boulons percés selon des cercles primitifs précis (P.C.D.) selon ANSI B16.5, garantissant l'alignement avec les brides d'accouplement et une répartition uniforme de la charge entre les boulons.

Les bords chanfreinés évitent les bavures et facilitent l'installation du joint, avec des trous contre-alésés en option pour les boulons à souder dans les applications à fortes vibrations.

Résistance à la corrosion et à la température:

La variante en acier inoxydable 316 résiste aux piqûres de chlorure dans les environnements marins et chimiques, tandis que la version 304 est idéale pour un usage industriel général (plage de température : -250°C à 800°C).

La surface passivée (316) réduit la lixiviation des ions métalliques, conforme à la norme FDA 21 CFR Part 177 pour les applications de qualité alimentaire.

Conformité et certification:

Conforme aux normes ASME B16.5, ISO 1092-1 et NACE MR0175 (acier inoxydable 316), avec des rapports de traçabilité des matériaux et des certificats d'usine disponibles à des fins d'audit.

Application

Parfait pour l’étanchéité des pipelines et l’accès aux systèmes critiques :

Pétrole et gaz en aval: Scellement des extrémités de pipelines dans les raffineries et les usines pétrochimiques, avec de l'acier inoxydable 316 résistant à la corrosion par le sulfure d'hydrogène.

Nourriture et boissons: Fournissant des ports d'accès pour le nettoyage des réservoirs dans les laiteries et les brasseries, avec de l'acier inoxydable 304 répondant aux normes sanitaires 3-A pour le contact direct avec les aliments.

Production d'électricité: Etanchéité des points d'essai des canalisations de vapeur dans les centrales thermiques, résistant à 550°C et 200 bars de pression dans les systèmes à cycle combiné.

Génie maritime: Scellement des pénétrations de coque et des accès aux ballasts, avec de l'acier inoxydable 316 résistant à une immersion constante dans l'eau de mer.

FAQ

Q : Comment choisir la classe de bride appropriée pour mon application?

UN:Sélectionnez en fonction de la pression de service (par exemple, classe 150 pour ≤300 PSI, classe 300 pour ≤800 PSI), détaillée dans les tableaux pression-température ASME B16.5.

Q : Les brides aveugles peuvent-elles être réutilisées?

UN:Oui, si la surface est intacte et soigneusement nettoyée ; remplacez les joints et les boulons pour une fermeture fiable.

Q : Quel matériau de joint est recommandé pour la vapeur à haute température ??

UN:Utiliser des joints en graphite ou à gaine métallique (jusqu'à 650°C), en évitant les joints en PTFE qui se dégradent au-dessus de 260°C.

Q : Existe-t-il des options légères pour les applications offshore?

UN:Oui, des brides légères en acier inoxydable 316 avec des modèles de boulons réduits sont disponibles, répondant aux normes DNVGL pour les plates-formes offshore.
