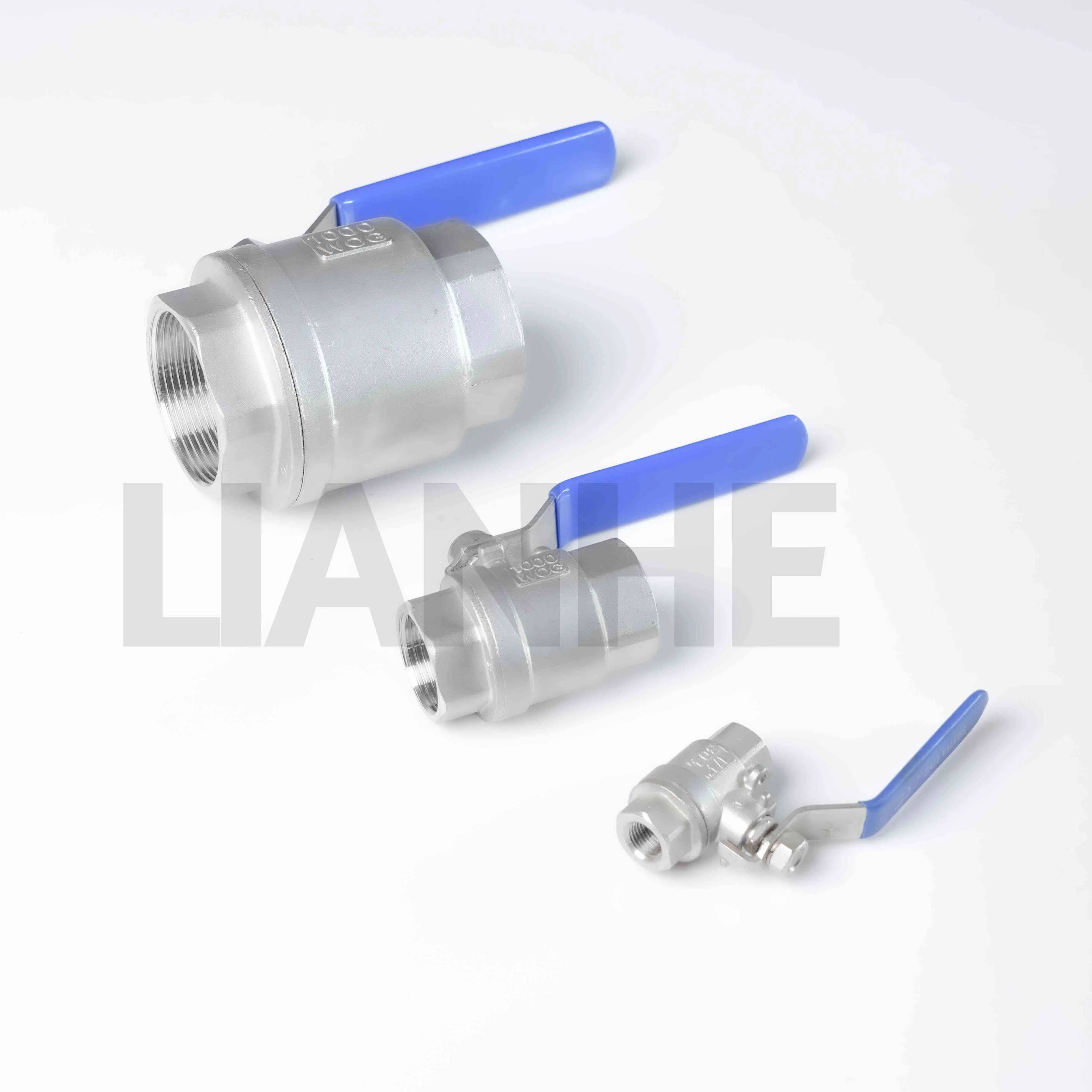

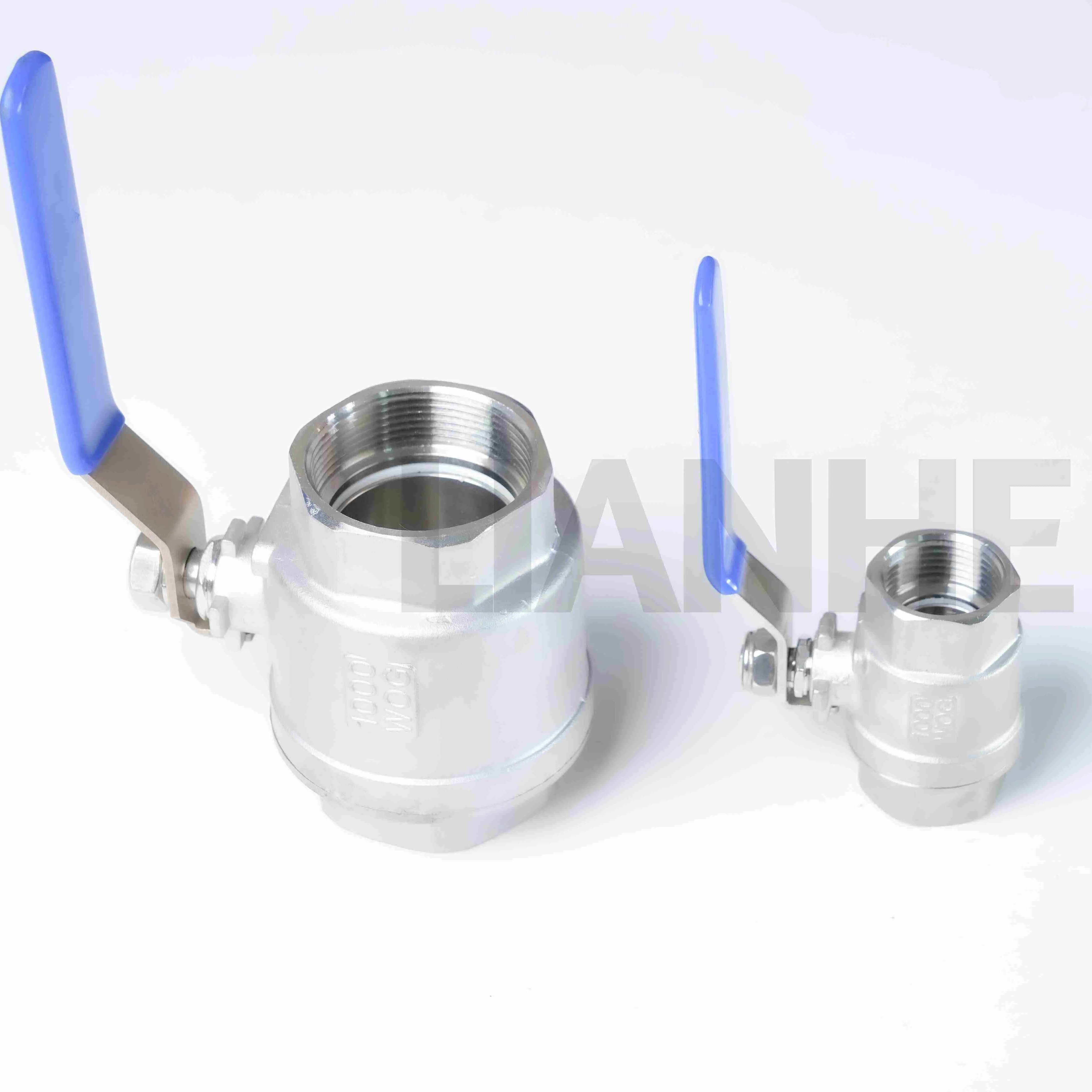

Robinet à tournant sphérique fileté en 2 pièces en acier inoxydable robuste pour systèmes de pression industriels

Aperçu

Le robinet à tournant sphérique fileté en 2 pièces robuste en acier inoxydable est une solution de contrôle de débit robuste conçue pour les applications industrielles à haute pression et à forte corrosion. Construite en acier inoxydable 316, cette vanne est dotée de filetages NPT (ANSI B1.20.1), d'une conception à passage intégral et d'un corps robuste, garantissant des performances fiables dans les environnements difficiles où la durabilité et la résistance aux fuites ne sont pas négociables.

Caractéristiques

Construction de qualité industrielle:

Corps en acier inoxydable 316 (ASTM A316) avec une épaisseur de paroi 20 % plus épaisse que les vannes standard, capable de résister à une pression de service de 2 000 PSI et à une durée de vie de 10 000 cycles.

La tige traitée thermiquement (HRC 38-42) et la bille renforcée (trou traversant sur tout le diamètre) réduisent l'usure lors d'un fonctionnement à haute fréquence, idéale pour les systèmes automatisés.

Performances de débit à passage intégral:

Le chemin d'écoulement sans restriction (alésage égal au diamètre du tuyau) minimise la perte de pression, atteignant des valeurs Cv 15 % supérieures à celles des modèles concurrents, essentielles pour le transfert de fluides à volume élevé.

Le siège en PTFE avec bague d'appui en métal assure une fermeture étanche aux bulles (API 598) même après 5 ans d'utilisation continue dans des milieux abrasifs.

Force de connexion filetée:

Filetages mâle/femelle NPT (ANSI B1.20.1) avec rainures d'étanchéité en option, compatibles avec les tuyaux de série 80 et les raccords robustes, couple nominal jusqu'à 80 N·m pour les vannes 2".

Inspection par particules magnétiques (MPI) pour les soudures (sur les composants soudés) pour garantir le zéro défaut dans les applications critiques.

Résistance aux environnements extrêmes:

Plage de température : -40°C à 260°C (siège RPTFE), adapté aux conduites de gaz naturel liquéfié (GNL) cryogénique et aux oléoducs chauds.

Conforme aux normes NACE MR0175 et ISO 15156-3 pour le service des gaz corrosifs, ce qui le rend idéal pour les champs pétroliers à fortes concentrations de H2S.

Application

Idéal pour les systèmes industriels critiques :

Raffineries de pétrole: Contrôle marche/arrêt dans les unités de distillation de pétrole brut et les lignes de transfert de catalyseur, avec de l'acier inoxydable 316 résistant à la corrosion par l'acide sulfurique et le naphta.

Traitement chimique: Manipulation d'alcalis et de solvants concentrés dans la fabrication pharmaceutique, répondant aux normes cGMP pour les surfaces nettoyables (Ra ≤0,8 μm).

Production d'électricité: Conduites d'eau d'alimentation haute pression dans les centrales nucléaires, en acier inoxydable 316 conforme à la norme ASME BPVC Section III pour les composants de qualité nucléaire.

Mines et minéraux: Pipelines à lisier et à résidus, de construction robuste, résistant à l'érosion des particules abrasives et aux surtensions à haute pression.

FAQ

Q : Cette vanne peut-elle être utilisée pour des applications d'étranglement?

UN:Non, les robinets à tournant sphérique sont conçus pour une utilisation tout ou rien ; envisagez un robinet à soupape pour la régulation du débit.

Q : Quelle est la maintenance recommandée pour les applications à cycle élevé?

UN:Lubrifiez la tige et la bille avec de la graisse de qualité alimentaire tous les 6 mois et inspectez l'usure des sièges à l'aide d'un endoscope.

Q : Existe-t-il des options pour un revêtement anticorrosion permanent?

UN:Oui, le nickelage autocatalytique en option (5-8 μm) améliore la dureté de surface et la résistance à la corrosion dans les environnements marins et de brouillard salin.

Q : La valve peut-elle être certifiée pour une utilisation dans les systèmes à oxygène?

UN:Oui, avec un nettoyage et un dégraissage appropriés (conformes à la norme ASTM G93), adaptés au service d'oxygène jusqu'à 200 bars.
