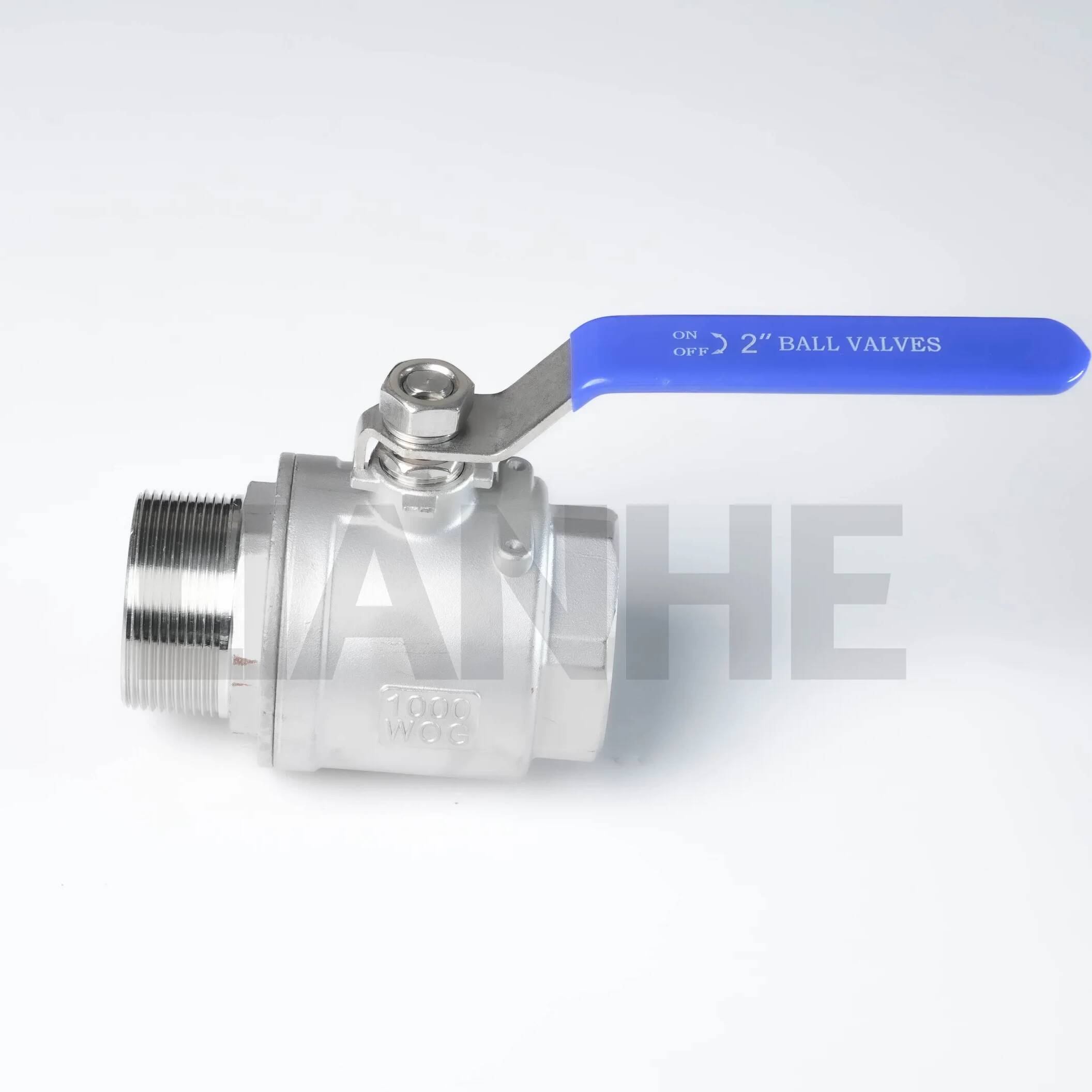

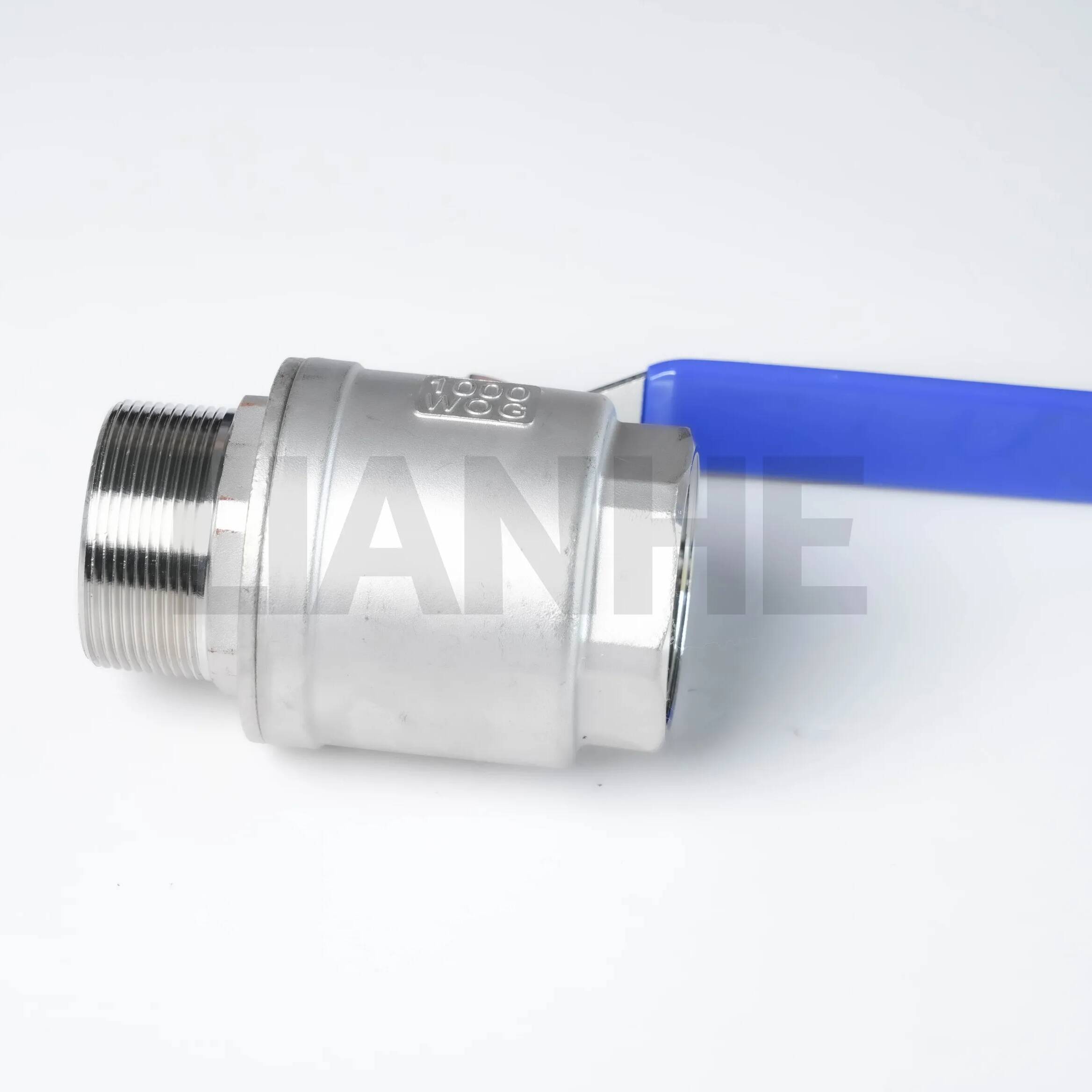

Robinet à bille fileté F/M en acier inoxydable robuste, 2 pièces, pour usage industriel

Aperçu

Le robinet à tournant sphérique fileté F/M 2 pièces robuste en acier inoxydable est une solution de contrôle de débit robuste conçue pour les applications industrielles à haute pression et à forte corrosion. Construite en acier inoxydable 316, cette vanne est dotée de filetages NPT femelle et mâle (ANSI B1.20.1) et d'une conception à passage intégral, garantissant des performances fiables dans les environnements difficiles où la durabilité et la résistance aux fuites sont essentielles.

Caractéristiques

Construction de qualité industrielle:

Corps en acier inoxydable 316 (ASTM A316) avec 3,5 % de molybdène, offrant une résistance 50 % supérieure aux piqûres de chlorure par rapport à l'acier inoxydable 304.

Conception en deux parties avec tige entièrement durcie (HRC 35-40) et dispositif de retenue de siège renforcé, résiste à une pression de service de 1 500 PSI et à une durée de vie de 10 000 cycles.

Efficacité du débit à passage intégral:

Le chemin d'écoulement sans restriction (alésage égal au diamètre du tuyau) réduit la chute de pression de 25 % par rapport aux vannes à port réduit, idéal pour les systèmes à haut débit (par exemple, 50 GPM pour les vannes de 2").

Le siège en PTFE avec bague anti-extrusion assure une fermeture étanche aux bulles (API 598) et un fonctionnement à faible couple (≤15 N·m pour les vannes 2") même après 5 ans de service.

Force de connexion filetée:

Filetages femelle NPT (entrée) et mâle NPT (sortie) pour une fixation sécurisée des tuyaux, compatible avec les tuyaux en acier, en laiton et en PVC, avec rainures d'étanchéité pour filetage en option pour une meilleure résistance aux fuites.

Le volant robuste (en aluminium ou en acier inoxydable) fournit 30 % de couple en plus que les leviers standard, adapté au fonctionnement manuel dans les endroits difficiles d'accès.

Résistance aux environnements extrêmes:

Plage de température : -40°C à 260°C (siège RPTFE), adapté aux liquides cryogéniques, à l'huile chaude et aux solvants chimiques.

Conforme à la norme NACE MR0175 pour le service de gaz corrosifs, ce qui le rend idéal pour les applications pétrolières et gazières avec des concentrations de H2S ≤ 3 000 PPM.

Application

Idéal pour les environnements industriels exigeants :

Exploration pétrolière et gazière: Contrôle marche/arrêt dans les lignes d'échantillonnage de têtes de puits et les systèmes d'injection de produits chimiques, avec de l'acier inoxydable 316 résistant à la corrosion du sulfure d'hydrogène.

Traitement chimique: Manipulation de fluides agressifs comme l'acide sulfurique, l'hydroxyde de sodium et les solvants organiques dans les réacteurs et les colonnes de distillation.

Génie maritime: Systèmes de ballast d'eau salée et tuyauterie de plate-forme offshore, supportant une exposition constante à l'eau de mer et aux atmosphères marines.

Production d'électricité: Conduites d'eau d'alimentation à haute pression et purgeurs de vapeur dans les installations à cycle combiné, résistant aux cycles thermiques rapides et à l'érosion des particules.

FAQ

Q : La vanne peut-elle être automatisée avec un actionneur?

UN:Oui, la plateforme de montage ISO 5211 (en option) permet la fixation directe d'actionneurs électriques/pneumatiques pour la télécommande.

Q : Quel est le produit d'étanchéité pour filetage recommandé pour les applications chimiques?

UN:Utilisez un mastic à base de PTFE résistant à votre support ; consultez notre fiche technique pour les tableaux de compatibilité chimique.

Q : Comment inspecter l'usure des sièges dans les applications critiques?

UN:Effectuez un test de bulle annuel (pression d'air de 5 PSI) et vérifiez les fuites ; remplacez les sièges si la fuite dépasse les normes API 598.

Q : La vanne est-elle adaptée aux fluides abrasifs?

UN:Oui, mais installez une crépine en amont pour filtrer les particules >50 μm et envisagez un siège métal sur métal pour une durée de vie prolongée.
