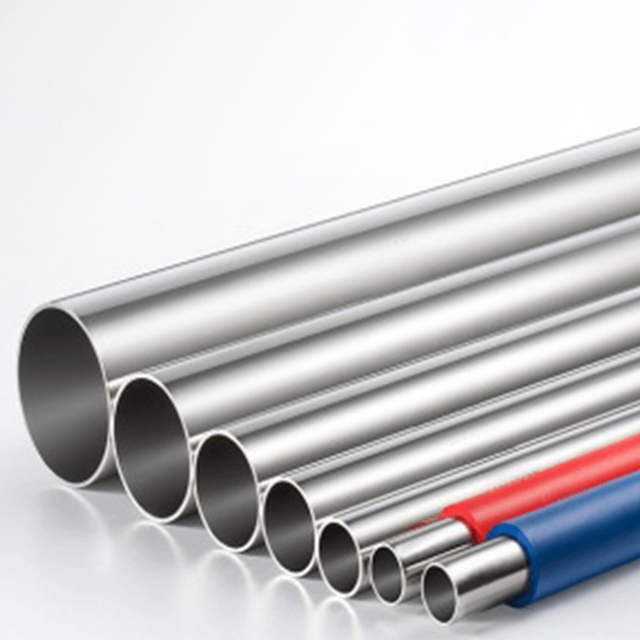

Conduite d'eau en acier inoxydable

Spécifications techniques

Gamme de tailles :1/4"-8" (DN10-DN200)

Épaisseur de paroi :0,6 à 5,0 mm

Normes applicables :GB/T 19228.1-2011, EN, DIN et ASME

Matériaux disponibles :

• 0Cr18Ni9, SS304, S30408, SUS304 et 1.4301

• 0Cr17Ni12Mo2, SS316 et SUS316

• SS304L, S30403 et 1.4306

• SS316L, S31603 et 1.4404

Matériaux de bague d'étanchéité disponibles :CIIR, EPDM, PTFE et NBR

Pression nominale :PN16

Pression d'essai hydrostatique :2,5 MPa

Pression d'essai d'étanchéité à l'air :1,05 MPa

Plage de température du joint applicable :-20°C à +110°C

Processus de fabrication :REG et soudage

Options de traitement de surface :Polissage par vibration, polissage magnétique et décapage

Marquage du produit :LOGO–OD–WT–Matériau. Les logos des clients, les marques privées, les informations sur les lots et autres marquages ​​personnalisés peuvent être appliqués selon des exigences spécifiques.

Emballage standard :Sacs en plastique, cartons d'exportation et caisses en bois

Certificats :GB/T 19001-2016, ISO 9001:2015, documentation CE pour les produits applicables et licence sanitaire

Marque:LIANHE

Code SH : 7307230000

Lieu d'origine :Wenzhou, Zhejiang, Chine

Les limites réelles de pression de service et de température dépendent de la taille du produit, de l'épaisseur de paroi, de la qualité de l'acier inoxydable, du matériau de la bague d'étanchéité, du fluide transporté, de la structure de connexion et de la norme de projet applicable.

Médias applicables

Les produits peuvent être fournis pour être utilisés avec des milieux liquides et gazeux compatibles, notamment :

• Eau potable

• Eau froide et eau chaude

• Eaux usées

• Eau industrielle

• Huile et fluides liquides compatibles

• Gaz et milieux gazeux compatibles

Avant de commander, les clients doivent confirmer la compatibilité de la qualité de l'acier inoxydable et du matériau de la bague d'étanchéité avec le fluide transporté, la température de fonctionnement, la pression du système et la durée de vie prévue.

Pour l'eau potable, le gaz, le pétrole, la vapeur, les produits chimiques ou d'autres fluides spécialisés, des tests supplémentaires, une certification ou une documentation spécifique au projet peuvent être requis.

Domaines d'application

Les produits peuvent être utilisés dans une variété de projets commerciaux, résidentiels, marins, industriels et d'infrastructure, notamment :

• Projets d'ingénierie et d'infrastructures

• Navires et installations de tuyauterie marine

• Bâtiments commerciaux

• Bâtiments résidentiels

• Hôpitaux et établissements médicaux

• Hôtels et établissements publics

• Équipement de protection de l'environnement

• Systèmes de traitement de l'eau

• Installations de chauffage

• Systèmes de climatisation

• Installations de transformation industrielle

Ils peuvent être appliqués dans les systèmes d'approvisionnement en eau, les conduites d'eau potable directes, les systèmes de distribution de gaz, les systèmes d'eaux usées, les conduites de protection de l'environnement, les systèmes de vapeur, les réseaux de chauffage, les conduites de climatisation et les systèmes d'eau industriels.

La configuration finale du produit doit être sélectionnée en fonction de la pression de service, de la température, du fluide transporté, de la qualité du matériau, de l'épaisseur de la paroi, du matériau de la bague d'étanchéité, de la structure de connexion et des exigences locales du projet.

Avantages du produit

1. Haute résistance mécanique et stabilité structurelle

2. Excellente résistance à la corrosion et à l'oxydation

3. Longue durée de vie

4. Faible résistance à l'écoulement interne

5. Bonnes performances vibratoires et sismiques

6. Performances de connexion fiables

7. Construction en acier inoxydable durable et recyclable

8. Installation rapide et pratique

9. Convient pour une installation dissimulée là où cela est autorisé

10. Coûts globaux d’installation et de maintenance réduits

11. Bonne résistance à l'usure et à la déformation

12. Construction hygiénique pour des systèmes d'eau potable adaptés

13. Performances d'étanchéité fiables avec risque de fuite réduit

Une préparation correcte des tuyaux, l'alignement du produit, la sélection des bagues d'étanchéité, l'assemblage des composants, l'étalonnage des outils et l'inspection finale sont essentiels pour des performances fiables.

L'adéquation d'une installation dissimulée doit être évaluée conformément aux réglementations locales en matière de construction, aux exigences d'accès, aux conditions de maintenance et à la conception du système de tuyauterie complet.

Options de bague d'étanchéité

Les matériaux de bague d'étanchéité disponibles incluent CIIR, EPDM, PTFE et NBR. Chaque matériau offre différents niveaux de résistance à la température, de compatibilité chimique, d’élasticité et de performances d’étanchéité à long terme.

Le matériau approprié pour la bague d’étanchéité doit être sélectionné en fonction :

• Milieu transporté

• Température de fonctionnement

• Pression de travail

• Concentration chimique

• Exigences en matière d’eau potable ou d’hygiène

• Durée de vie prévue

• Environnement d'installation

La plage de température indiquée de -20°C à +110°C est une référence générale. La plage admissible réelle doit être confirmée en fonction du matériau du joint, du fluide, de la pression du système et des conditions de service sélectionnés.

Tests de produits

Les procédures de test disponibles incluent :

• Test de pression hydrostatique

• Test d'étanchéité à l'air

• Test de pression de service

• Test de pression négative

• Test d'arrachement

• Test de cyclage de la température de l'eau froide et chaude

• Essai de flexion et de torsion hydrostatique

• Test de vibrations hydrostatiques

• Test d'impact hydrostatique

Les éléments de test applicables et le taux d'échantillonnage dépendent de la spécification sélectionnée, de la norme en vigueur, de l'application prévue et du plan d'inspection confirmé.

Contrôle de livraison

Les produits sont inspectés avant expédition. L’inspection de livraison standard couvre :

• Qualité du matériau en acier inoxydable

• Diamètre extérieur et épaisseur de paroi

• Dimensions et tolérances du produit

• Dimensions de la zone de connexion

• État de surface interne et externe

• Aspect de la soudure, le cas échéant

• Performances hydrostatiques

• Performances d'étanchéité à l'air

• Marquages ​​​​des produits

• Quantités et conditionnement

Des éléments d'inspection supplémentaires peuvent être organisés en fonction de la norme applicable et des exigences du projet.

Rapports et certificats d'inspection d'usine

Des rapports d'inspection et des documents de qualité à l'appui peuvent être fournis conformément aux exigences confirmées du produit et de la commande, notamment :

• EN 10204 3.1 Certificat d'essai de matériaux

• Certificat d'inspection des matières premières

• Rapport de test radiographique, le cas échéant

• Rapport d'essai hydraulique

• Rapport d'inspection dimensionnelle

• Rapport d'inspection des soudures, le cas échéant

• Rapport de test de pression et d'étanchéité à l'air

• Rapport d'inspection par un tiers

• Autres documents qualité spécifiques au projet

La portée de l'inspection requise, le taux de test, la documentation et les dispositions en matière de témoignage par des tiers doivent être confirmés avant la production.

Contrôle de la qualité des produits

LIANHE applique des procédures d'inspection en cours de processus et finale tout au long de la préparation des matières premières, de la découpe, de l'usinage, du formage, du soudage, du traitement thermique, de la finition de surface, des tests, du marquage et de l'emballage.

Les principales procédures de contrôle qualité comprennent :

1. Inspecter le diamètre extérieur, l'épaisseur de paroi, la qualité du matériau, la documentation et l'état de surface des matières premières entrantes.

2. Vérification de la longueur, de la position de coupe et de l'état final des matières premières après la coupe.

3. Inspection des zones de connexion, du diamètre extérieur, de l'épaisseur de la paroi et d'autres dimensions critiques après l'usinage et le formage.

4. Vérification des dimensions des soudures, de leur apparence, de leur alignement et de la qualité de la surface après soudage et formage.

5. Inspection de la surface, des dimensions et des zones de connexion après traitement thermique, le cas échéant.

6. Vérification de la qualité de la surface après polissage par vibration, polissage magnétique, décapage ou autre traitement de surface.

7. Effectuer des tests de pression hydraulique et d’étanchéité à l’air selon les exigences d’inspection applicables.

8. Inspecter les marquages ​​des produits, les quantités, les matériaux d'emballage, les étiquettes et les marques d'expédition avant expédition.

Les produits sont approuvés pour la livraison après avoir terminé les procédures d’inspection applicables.

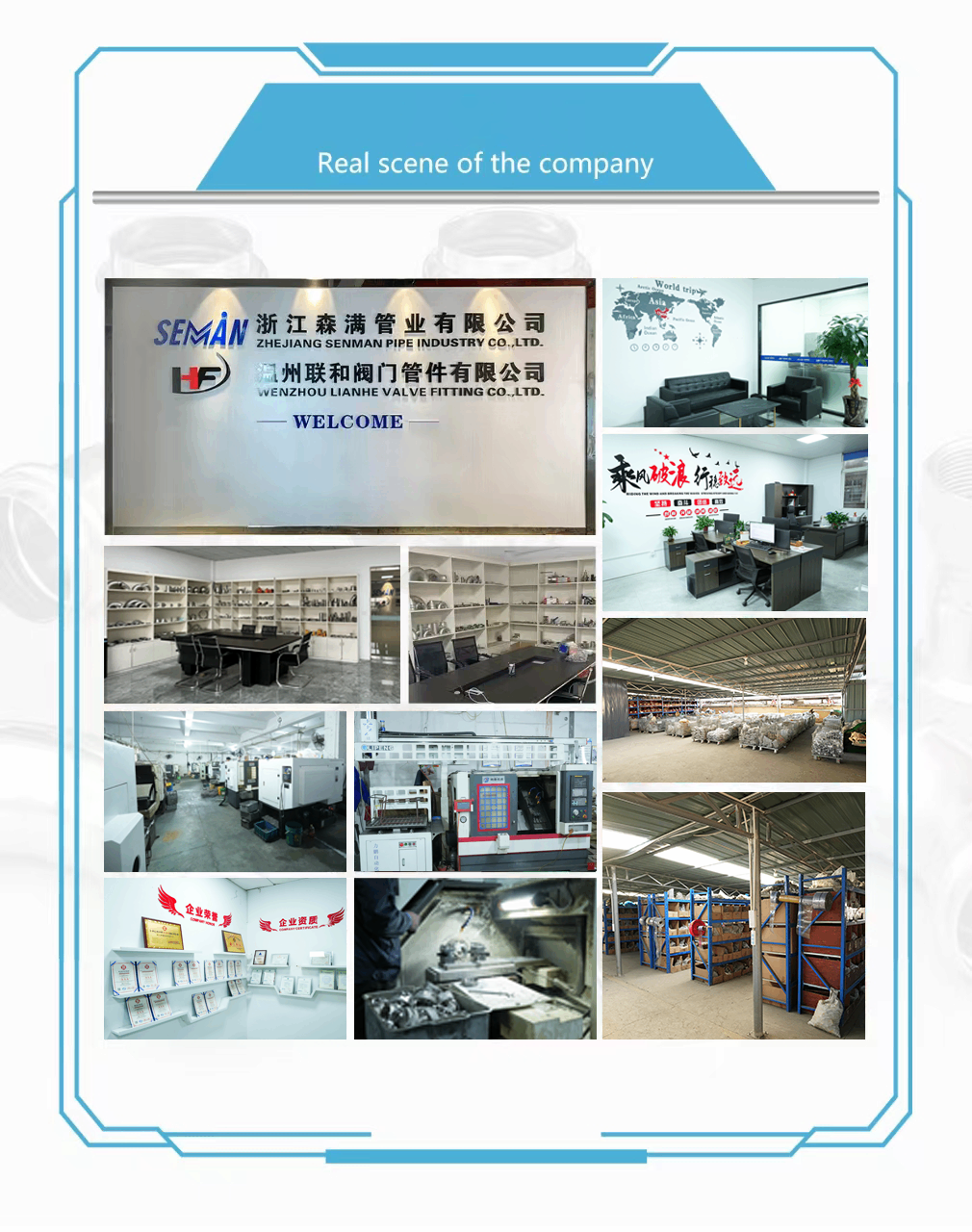

Équipement de production

Notre usine de fabrication est équipée de cinq lignes de production automatiques de soudage de tuyaux, de deux machines de découpe laser, de cinq machines de polissage par vibration, de deux machines de polissage magnétique, de cinq unités de tests d'étanchéité à l'air et hydrauliques, de trois machines de formage, de trois machines à rainurer, de deux perceuses, de dix tours CNC et de six machines de traitement final.

L'équipement supplémentaire comprend deux machines d'hydroformage verticales, deux machines d'hydroformage à châssis, dix machines à cintrer les tuyaux, huit machines automatiques de soudage à l'arc sous argon, quatre machines d'étirage hydrauliques, quatre poinçonneuses hydrauliques à grande vitesse, deux machines de marquage laser, deux unités d'emballage et d'autres équipements de production et d'inspection connexes.

Ces capacités de production prennent en charge la préparation des matières premières, le traitement des restes explosifs de guerre, la découpe, le formage, le soudage, le traitement thermique, la finition de surface, les tests, le marquage, l'inspection et l'emballage pour l'exportation.

Conditionnement

Chaque produit est protégé par un sac en plastique pour réduire l'exposition à l'humidité, à la poussière et à la contamination de la surface.

Les produits sont ensuite emballés dans des cartons d'exportation renforcés et consolidés dans des caisses en bois si nécessaire.

Des cartons personnalisés, des logos de clients, des étiquettes, des codes-barres, des emballages de palettes et d'autres arrangements d'emballage d'exportation peuvent être fournis selon les exigences confirmées.

Conditions de paiement

Notre condition de paiement standard est un dépôt de 30 % T/T payé à l’avance, le solde restant de 70 % T/T étant payé avant la livraison. Des conditions de paiement spécifiques peuvent être discutées en fonction de la valeur de la commande et des exigences de coopération.

Les méthodes de paiement disponibles incluent :

• Virement bancaire T/T

• Western union

• Paypal

• Autres modes de paiement convenus d'un commun accord

Conditions d'expédition

Conditions commerciales disponibles :EXW, FOB, CFR, CIF, DDP et DDU

Les produits peuvent être livrés par :

• Fret maritime

• Fret aérien

• Transport terrestre

• Service express international

Le mode d'expédition peut être sélectionné en fonction de la quantité commandée, du volume du colis, de la destination, du calendrier de livraison requis et du budget de transport.

Quantité minimum de commande et stock

Quantité minimale de commande :Normalement 5 à 10 pièces, selon les spécifications du produit et l'inventaire actuel.

Nous maintenons un inventaire pour de nombreux produits réguliers et tailles couramment demandées. Les produits sélectionnés peuvent avoir jusqu'à 5 000 pièces disponibles. Étant donné que les niveaux de stock changent continuellement, les quantités réelles et la disponibilité de livraison immédiate doivent être reconfirmées lors de la demande de devis.

Échantillons et devis

Échantillons gratuits :Des échantillons peuvent être fournis gratuitement pour la vérification dimensionnelle et l’évaluation de la qualité. Les frais de livraison express internationale sont normalement payés par le destinataire.

Heure du devis :Normalement dans les trois heures ouvrables après réception des spécifications complètes et des exigences de quantité.

Validité du devis :Normalement 3 à 7 jours, sous réserve des prix des matières premières en acier inoxydable, des taux de change et des conditions actuelles du marché.

Délai de livraison

Les produits de taille standard disponibles en stock peuvent normalement être livrés dans un délai de 3 à 7 jours.

Les commandes nécessitant une nouvelle production prennent normalement environ 25 jours. Le calendrier de livraison réel dépend des spécifications sélectionnées, de la disponibilité des matériaux, de la quantité commandée, des exigences d'inspection, de l'emballage et du plan de production actuel de l'usine.

Service après-vente

Notre période de garantie standard de qualité des produits est d’un an.

Si un problème de qualité lié à la fabrication est confirmé pendant la période de garantie, notre équipe enquêtera sur la cause et proposera une solution technique ou après-vente appropriée.

Les clients doivent fournir le numéro de commande, les spécifications du produit, la qualité du matériau, l'épaisseur de la paroi, les conditions d'installation, la pression de fonctionnement, la température de fonctionnement, le fluide transporté et des photos ou vidéos pertinentes pour faciliter l'évaluation technique.

Nos prestations

1. Connaissance approfondie des marchés internationaux et capacité à répondre à différentes exigences techniques et commerciales.

2. Fabrication directe depuis notre propre usine à Wenzhou, Zhejiang, Chine.

3. Une équipe technique et de production expérimentée axée sur le maintien d’une qualité constante des produits.

4. Systèmes efficaces de production et de contrôle des coûts conçus pour fournir des prix d’usine compétitifs.

5. Vaste expérience dans la production, la gestion de la qualité, l'emballage pour l'exportation et les ventes internationales.

Marque:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
