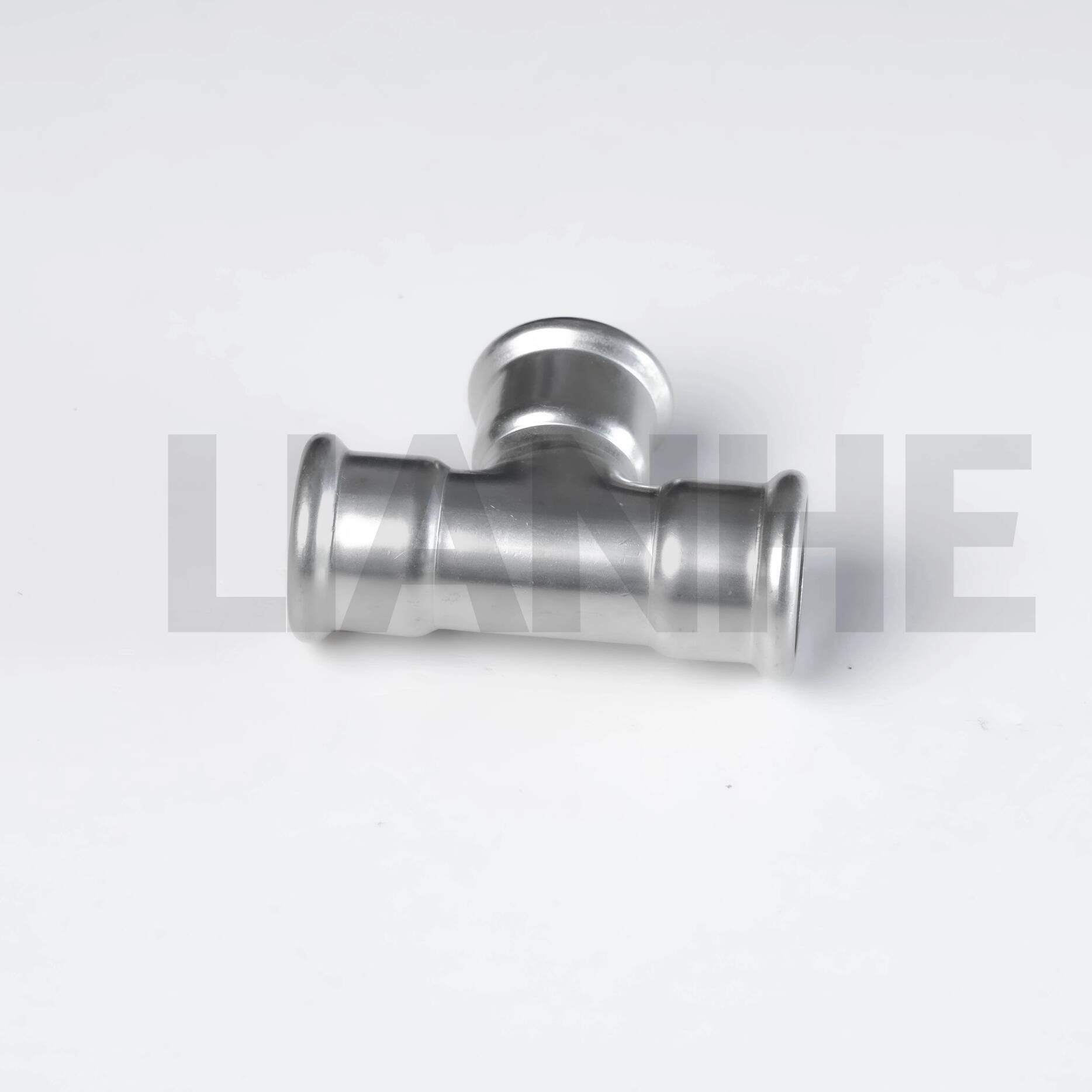

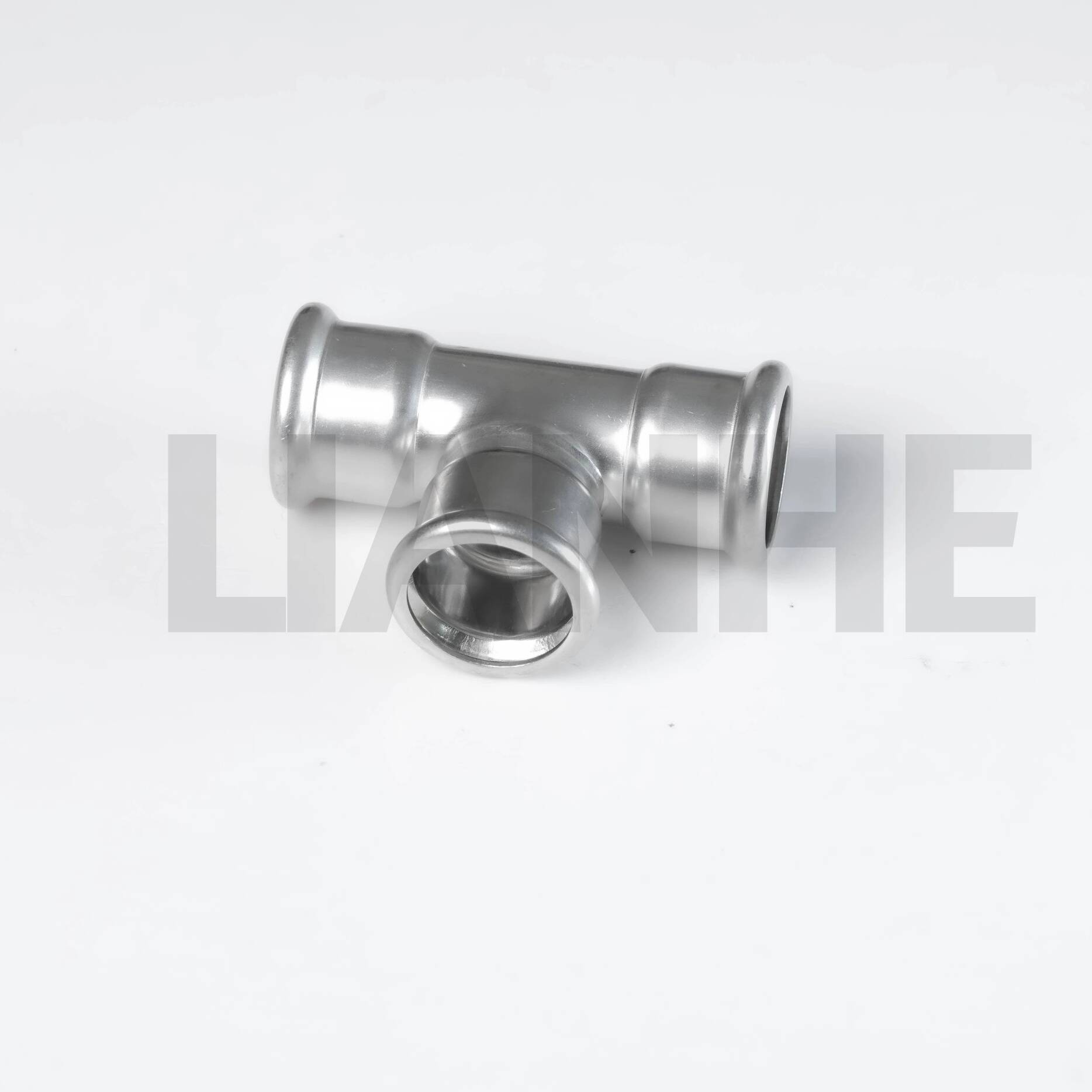

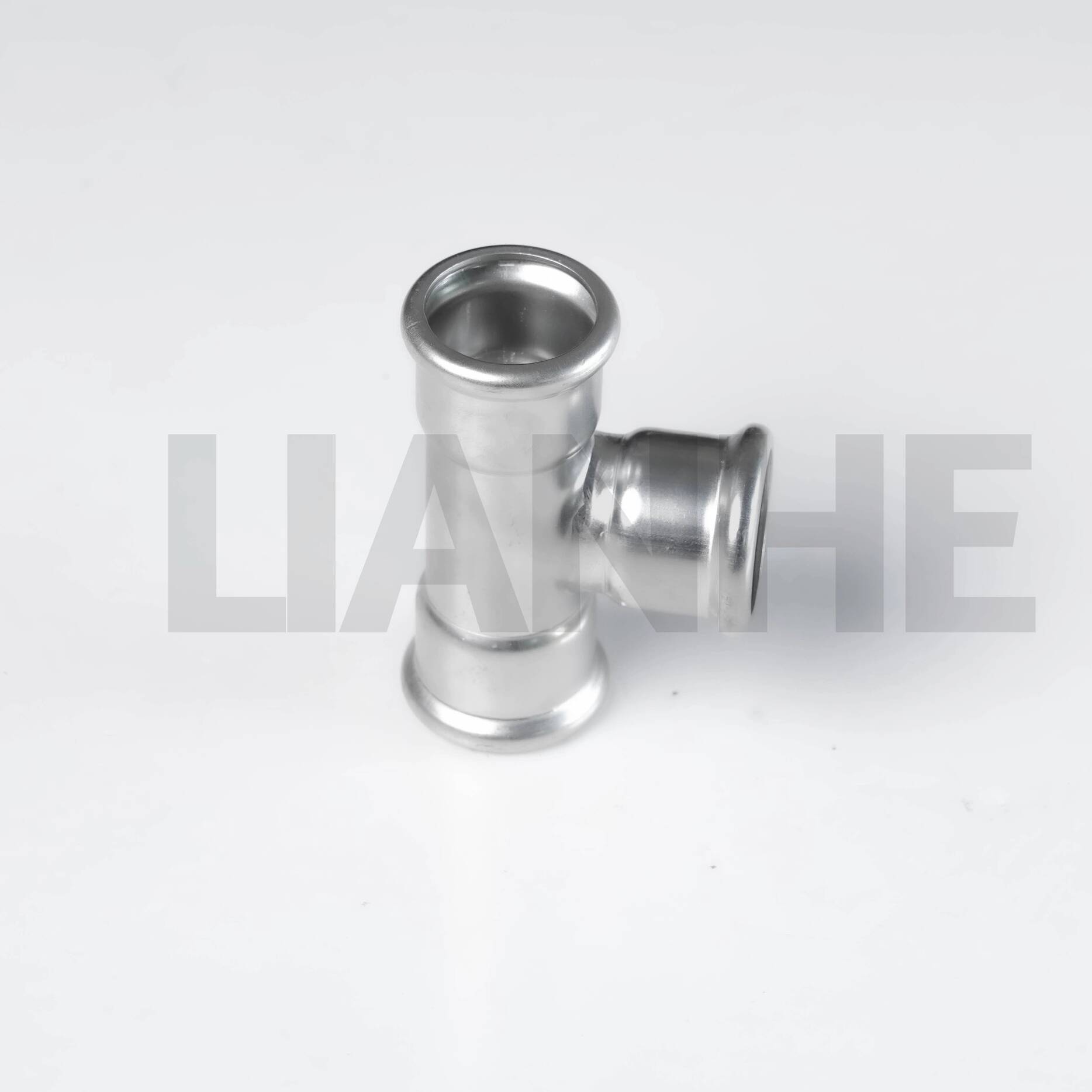

Té égal à presse de type D en acier inoxydable

Description du produit

Le Té égal à presse de type D en acier inoxydable LIANHE fournit trois connexions à ajustement serré de la même taille nominale pour distribuer ou combiner des fluides compatibles dans un système de tuyauterie.

Son raccord à pression sans flamme simplifie l'installation et réduit le besoin de soudage ou de filetage sur site. La construction en acier inoxydable offre une résistance à la corrosion, une résistance mécanique et une longue durée de vie.

Spécifications techniques

Gamme de tailles :1/4"-4" (DN10-DN100)

Épaisseur de paroi :0,6 à 2,0 mm

Normes applicables :GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN et ASME

Matériaux disponibles :

• 0Cr18Ni9, SS304, S30408, SUS304 et 1.4301

• 0Cr17Ni12Mo2, SS316 et SUS316

• SS304L, S30403 et 1.4306

• SS316L, S31603 et 1.4404

Matériaux de la bague d'étanchéité :CIIR, EPDM, PTFE et NBR

Type de connexion :Connexion à presse de type D à trois extrémités

Pression nominale :PN16

Pression d'essai hydrostatique :2,5 MPa

Pression d'essai d'étanchéité à l'air :1,05 MPa

Plage de température du joint :-20°C à +110°C, selon le matériau et le support choisis

Processus de fabrication :Formé mécaniquement à partir de tuyaux en acier inoxydable

Traitement de surface :Polissage par vibration, polissage magnétique ou décapage

Marquage du produit :LOGO + OD + Épaisseur de paroi + Matériau. Des marquages ​​personnalisés sont disponibles.

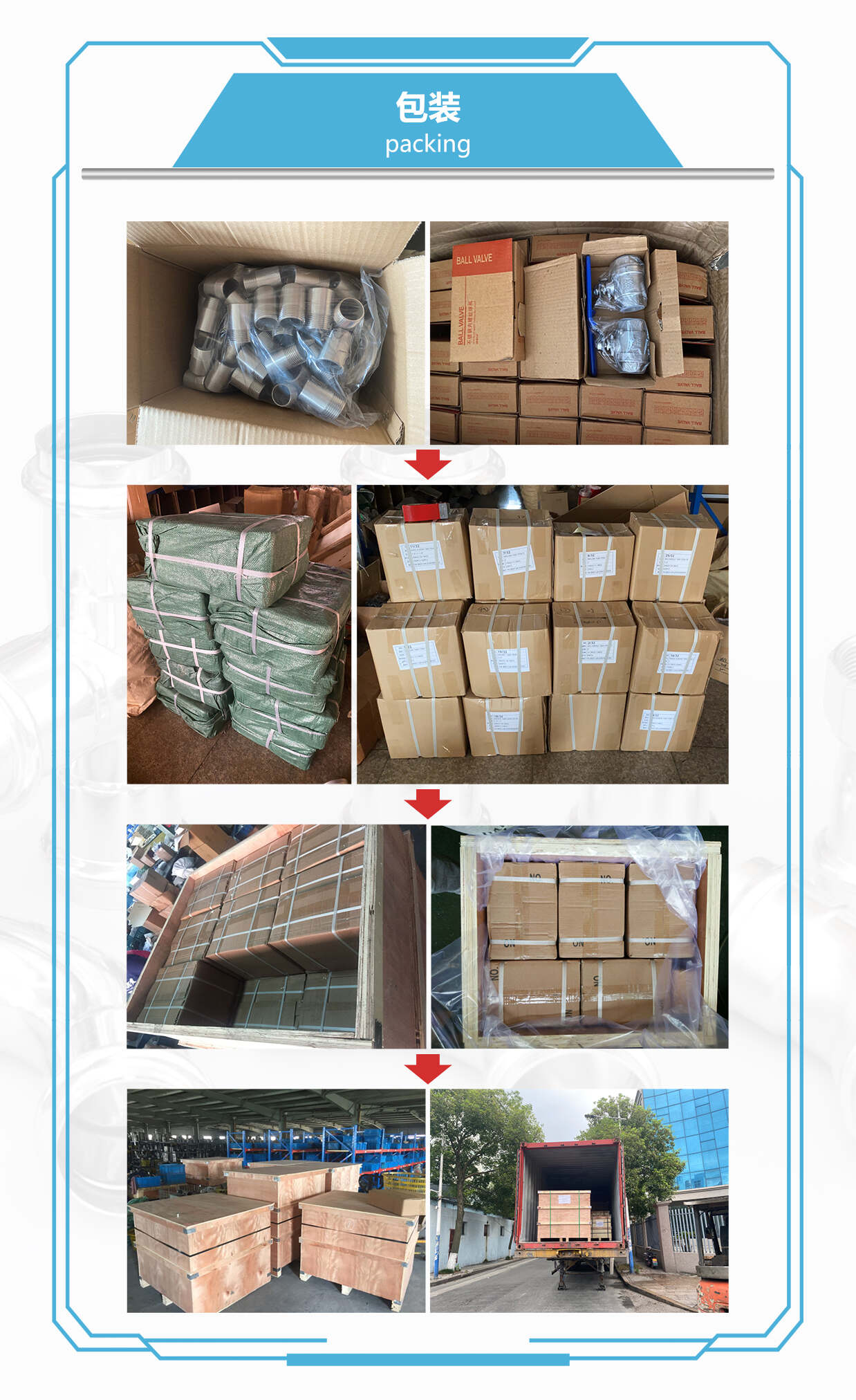

Conditionnement:Sacs en plastique, cartons d'exportation et caisses en bois

Certificats :GB/T 19001-2016, ISO 9001:2015, documentation CE pour les produits applicables et licence sanitaire

Marque:LIANHE

Code SH : 7307230000

Lieu d'origine :Wenzhou, Zhejiang, Chine

Applications

Convient aux systèmes compatibles d'eau potable, d'eau froide et chaude, d'eaux usées, d'eau industrielle, de pétrole et de gaz.

Les applications typiques incluent :

• Systèmes d'approvisionnement en eau et de drainage

• Systèmes de chauffage et de climatisation

• Systèmes de canalisations de gaz

• Conduites d'eau industrielles

• Bâtiments commerciaux et résidentiels

• Navires, hôpitaux et hôtels

• Projets de protection de l'environnement

Avantages du produit

1. Trois connexions de presse de taille égale

2. Installation rapide et sans flamme

3. Bonne résistance à la corrosion

4. Faible résistance à l'écoulement

5. Étanchéité fiable lorsqu’elle est correctement installée

6. Bonne résistance aux vibrations

7. Temps d'installation et coûts de main d'œuvre réduits

8. Plusieurs matériaux et bagues d'étanchéité disponibles

Instructions d'installation

1. Coupez le tube en acier inoxydable d'équerre à l'aide d'un coupe-tube adapté.

2. Retirez les bavures internes et externes pour éviter d'endommager la bague d'étanchéité.

3. Nettoyez l'extrémité du tuyau et la douille du raccord.

4. Vérifiez que la bague d'étanchéité est correctement positionnée et en bon état.

5. Marquez la profondeur d'insertion requise sur le tuyau.

6. Insérez complètement le tuyau dans la douille.

7. Utilisez un outil de presse et une mâchoire compatibles avec le profil de type D spécifié.

8. Terminez le cycle de pressage et inspectez visuellement le joint.

9. Effectuer un test de pression ou d'étanchéité selon la norme applicable.

N'utilisez pas de mâchoire à profil S, V ou M à moins que sa compatibilité avec le produit n'ait été confirmée.

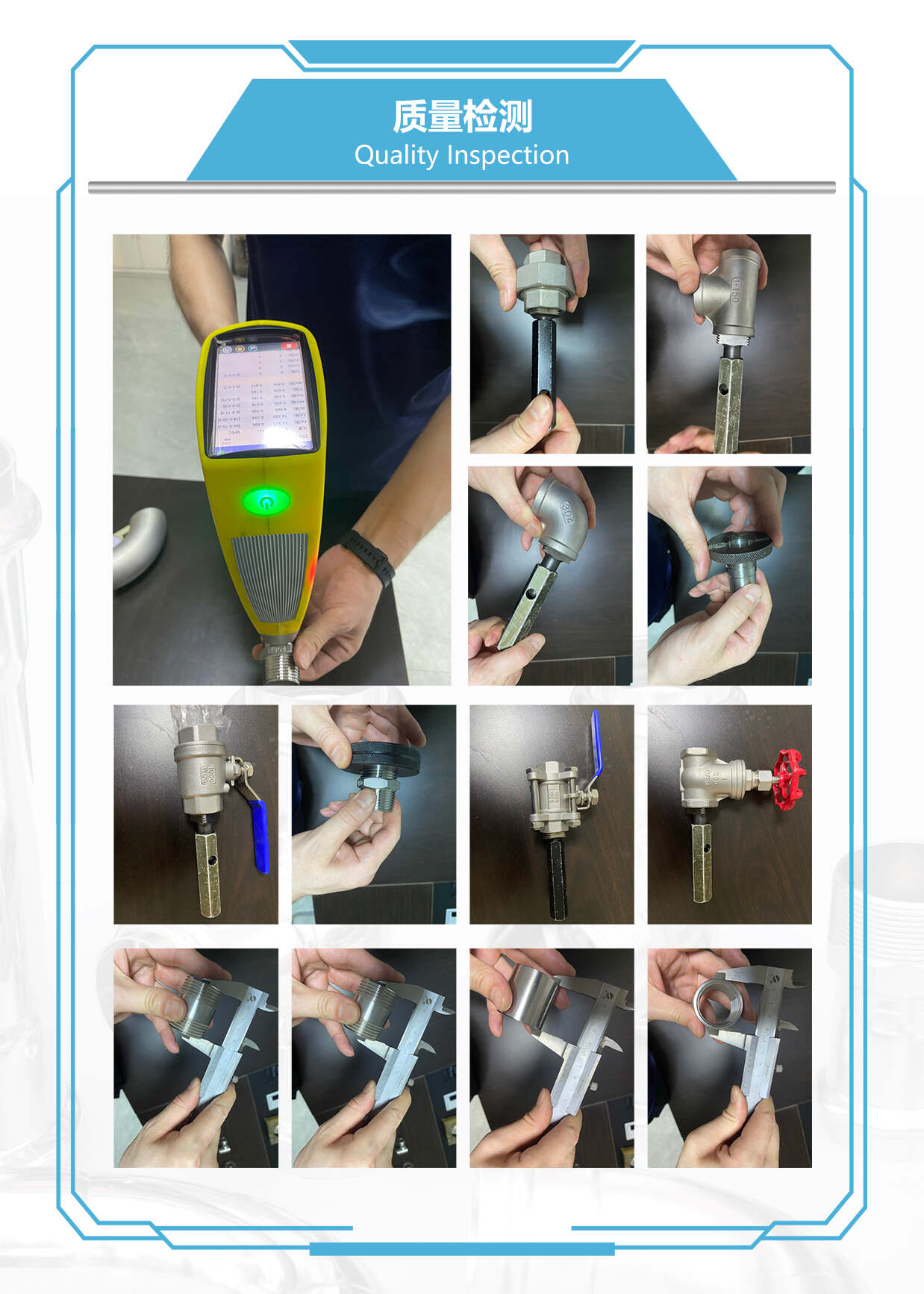

Contrôle de qualité

1. Inspection de la qualité des matières premières, du diamètre extérieur et de l'épaisseur des parois

2. Inspection de coupe et d’extrémité de tube

3. Contrôle de la douille et dimensionnel après formage

4. Inspection des soudures et des surfaces le cas échéant

5. Inspection après traitement thermique et finition de surface

6. Tests de pression hydraulique et d’étanchéité à l’air

7. Marquage des produits et inspection des emballages

Les documents disponibles incluent les certificats d'essai de matériaux EN 10204 3.1, les certificats de matières premières, les rapports dimensionnels, les rapports d'essais hydrauliques et les rapports d'inspection par des tiers. Des rapports de tests radiographiques peuvent être fournis le cas échéant.

Conditions commerciales

Quantité minimale de commande :Normalement 5 à 10 pièces, selon la taille et la disponibilité des stocks.

Échantillons gratuits :Disponible pour certains produits standards ; Les frais express sont normalement payés par le destinataire.

Heure du devis :Normalement dans les trois heures ouvrables.

Validité du devis :Normalement 3 à 7 jours.

Délai de livraison:Environ 3 à 7 jours pour les produits réguliers disponibles en stock et environ 25 jours pour les nouvelles productions.

Conditions de paiement :Dépôt de 30 % T/T et solde de 70 % avant la livraison.

Conditions d'expédition :EXW, FOB, CFR, CIF, DDP et DDU. La livraison peut être organisée par voie maritime, aérienne, terrestre ou express internationale.

Garantie:Un an contre les défauts de fabrication confirmés.

Fabricant:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
