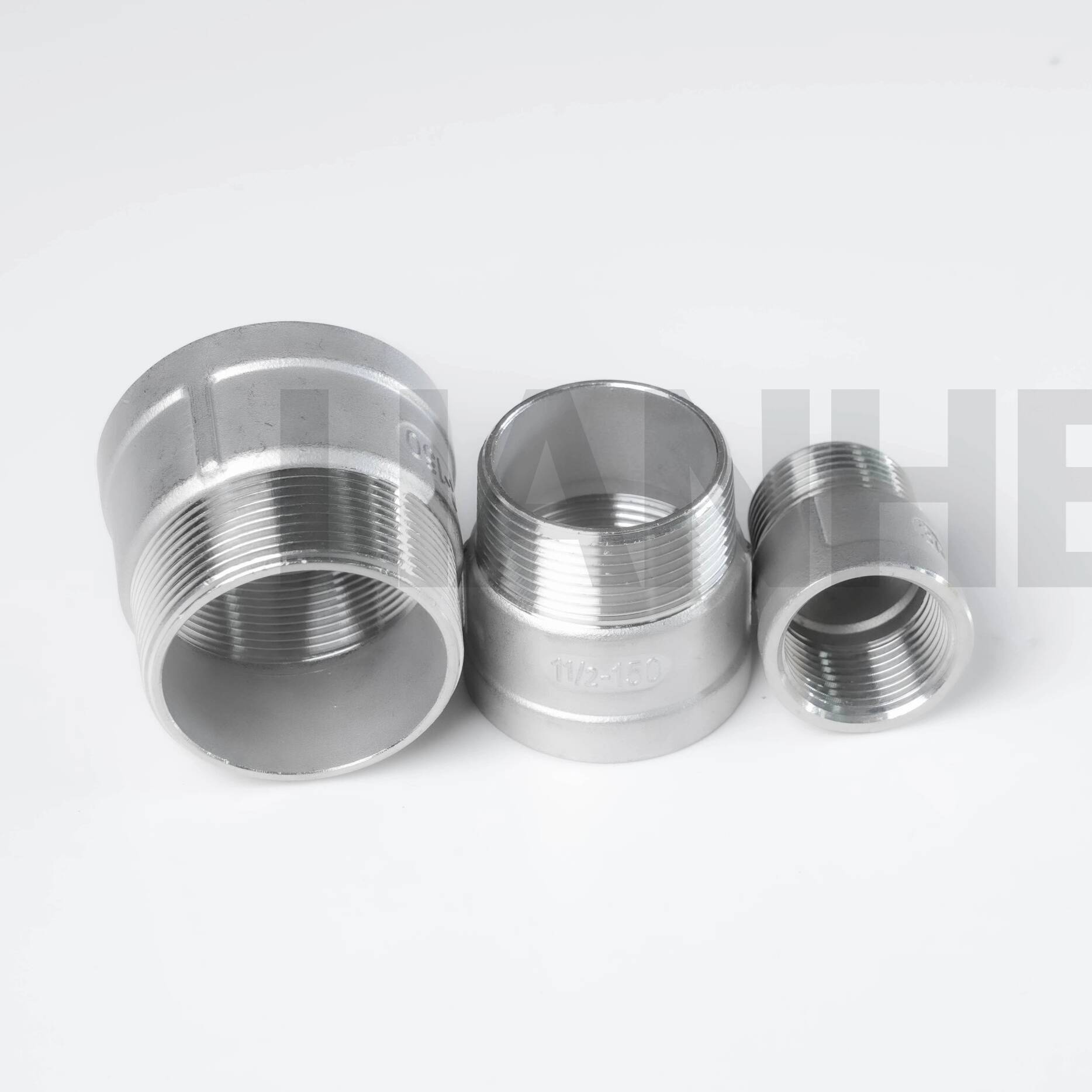

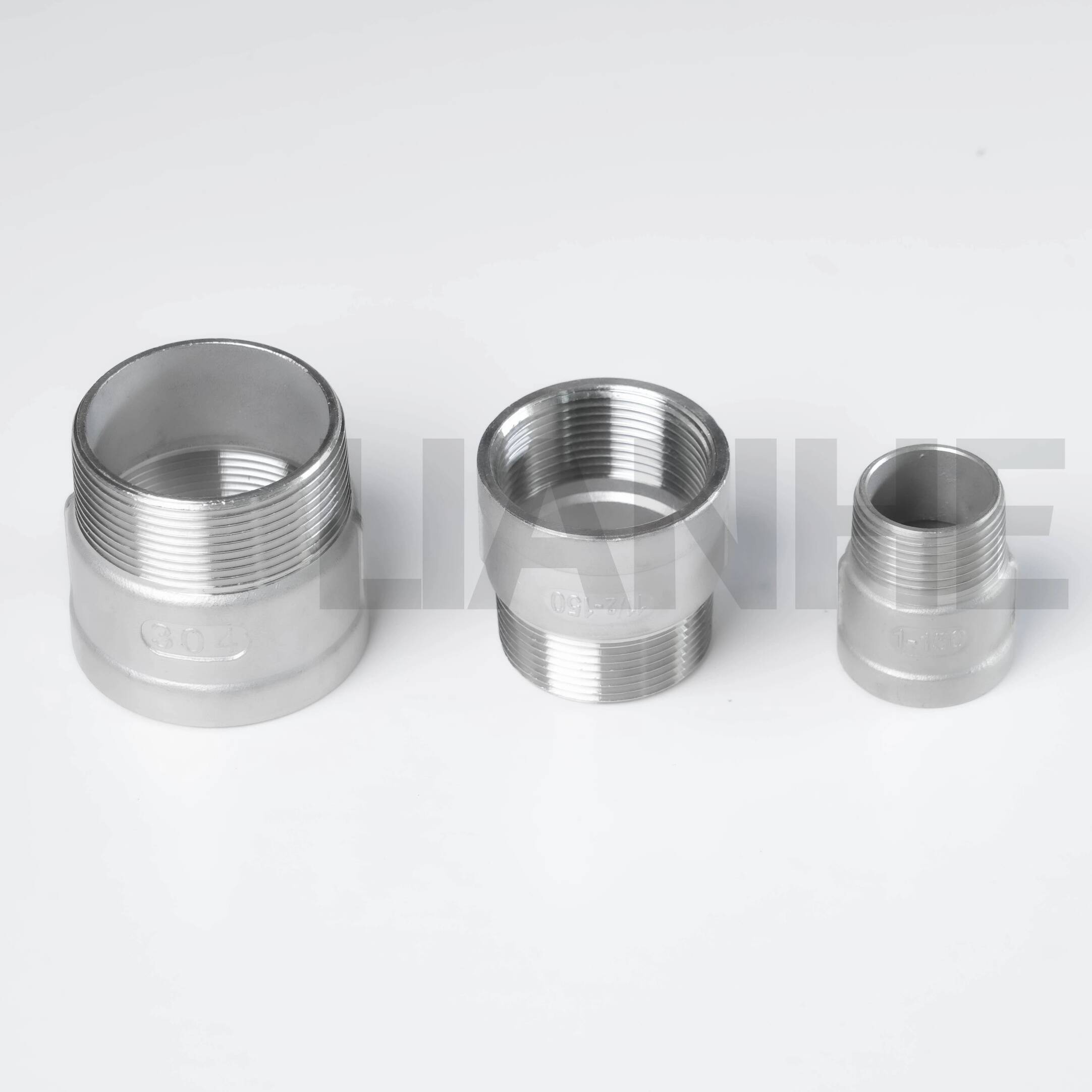

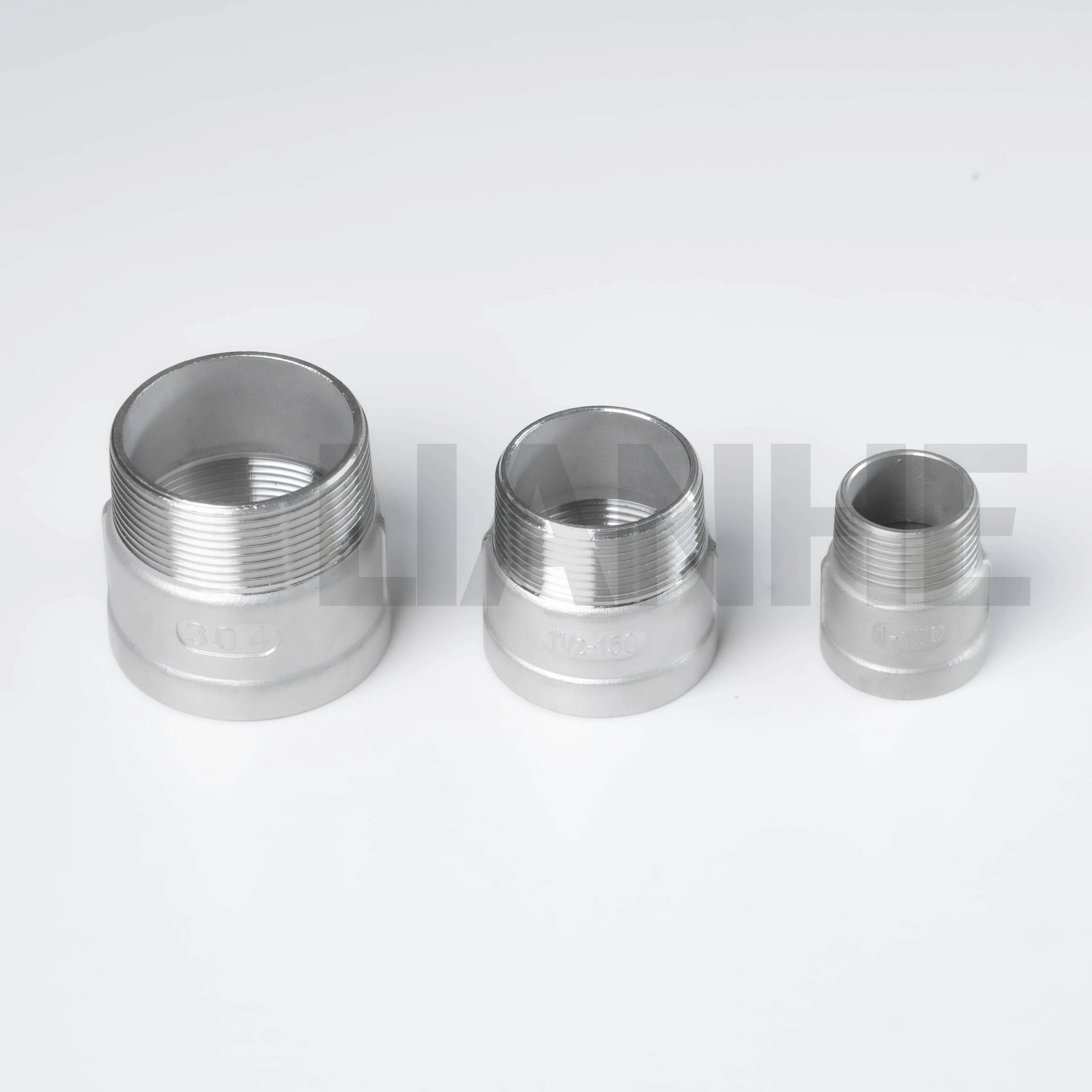

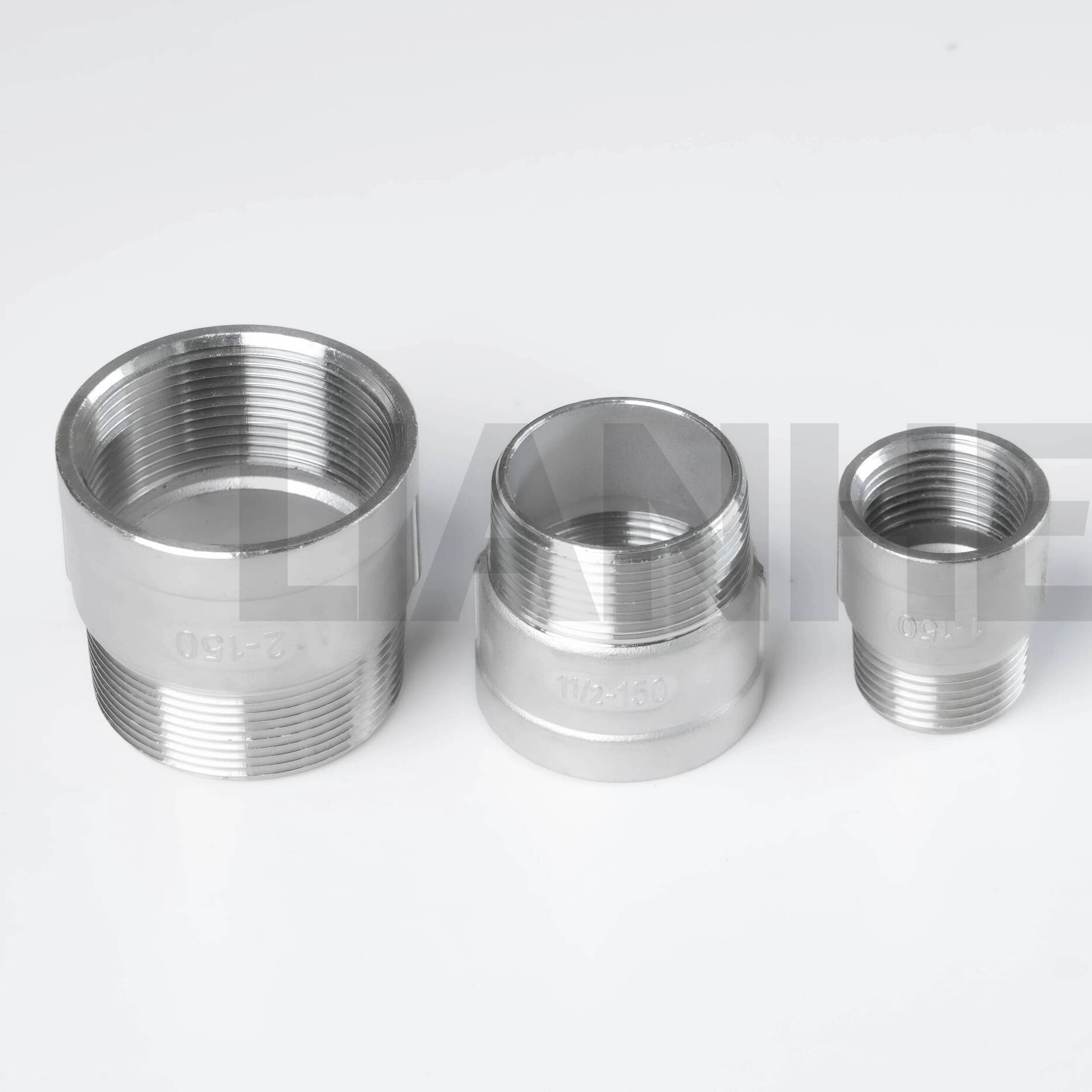

Réducteur de filetage M/F en acier inoxydable

Spécifications techniques

Gamme de tailles :1/4"-4" (DN8-DN100)

Pression nominale :Classe 150

Normes applicables :MSS SP-43, ISO 4144 et GB/T 26120

Type de connexion :Connexions filetées femelles et mâles

Normes de filetage disponibles :

• BS 21 : BSPT et BSPP

• ANSI B2.1 : NPT

• DIN 259 et DIN 2999

• OIN 228

Processus de fabrication :Corps moulé avec usinage CNC de précision

Méthode de coulée :Moulage de précision à la cire perdue

Matériaux disponibles :

• SS201 et 1.4372

• SS304 et 1.4301

• SS316 et 1.4401

• SS316L et 1.4404

• Autres nuances d'acier inoxydable sur demande

Options de traitement de surface :Décapage ou dégraissage et nettoyage

Emballage standard :Sacs en plastique, cartons d'exportation et palettes

Marque:LIANHE

Code SH : 7307220000

Lieu d'origine :Wenzhou, Zhejiang, Chine

Les dimensions finales, la qualité du matériau, la norme de filetage, le traitement de surface et la pression nominale doivent être confirmés en fonction de l'application prévue et des exigences du projet.

Médias applicables

Les produits peuvent être fournis pour être utilisés avec des milieux liquides et gazeux compatibles, notamment :

• Eau

• Huile et fluides liquides compatibles

• Gaz et milieux gazeux compatibles

• Acides dilués et milieux chimiques compatibles

La compatibilité des matériaux et des joints doit être évaluée en fonction de la composition chimique, de la concentration, de la température de fonctionnement, de la pression du système et de la durée de vie attendue.

Différentes qualités d'acier inoxydable offrent différents niveaux de résistance à la corrosion. Les clients doivent confirmer le matériau approprié avant d'utiliser les produits avec des acides, des produits chimiques, des chlorures, du gaz combustible ou d'autres milieux exigeants.

Domaines d'application

Les produits peuvent être utilisés dans diverses applications de tuyauterie industrielle, commerciale et d'équipement, notamment :

• Pipelines de construction et de services du bâtiment

• Systèmes de gaz combustible utilisant des matériaux et des méthodes d'étanchéité compatibles

• Tuyauterie pour équipements et installations médicales

• Équipement de transformation des aliments et des boissons

• Systèmes de protection de l'environnement

• Équipement de traitement chimique

• Installations de traitement de l'eau

• Conduites d'eau industrielles

• Connexions de machines et d'instruments

• Systèmes généraux de contrôle des fluides

Pour les applications médicales, alimentaires, de gaz combustible, chimiques ou autres applications réglementées, les clients doivent confirmer si une documentation supplémentaire sur les matériaux, des tests de produits, un traitement de surface, une certification ou une approbation spécifique à l'industrie sont requis.

Processus de fabrication

Le corps du produit est fabriqué par moulage à cire perdue. Ce procédé permet la production de structures complexes en acier inoxydable avec des dimensions constantes et une bonne qualité de surface.

Après la coulée, les dimensions critiques et les connexions filetées sont traitées à l'aide de tours CNC. L'usinage de précision permet de maintenir la précision du filetage, la cohérence dimensionnelle et la compatibilité avec la norme de connexion spécifiée.

Les principales procédures de fabrication peuvent inclure :

1. Préparation du motif en cire

2. Fabrication et séchage des coquilles

3. Enlèvement de cire

4. Fusion et coulée d'acier inoxydable

5. Dépose des coquilles et nettoyage des pièces moulées

6. Traitement thermique, si nécessaire

7. Usinage CNC

8. Traitement des fils

9. Traitement de surface

10. Inspection, marquage et emballage

Le processus de production réel peut varier en fonction des spécifications du produit, de la qualité du matériau, des dimensions et des exigences d'inspection.

Options de discussion

Des raccords filetés femelles et mâles sont disponibles selon les spécifications BS 21, ANSI B2.1, DIN 259/2999 et ISO 228.

Les filetages NPT, BSPT et BSPP peuvent avoir des profils, des caractéristiques de conicité, des dimensions de pas et des méthodes d'étanchéité différents. Ils ne doivent pas être connectés de manière interchangeable à moins que la compatibilité dimensionnelle et d’étanchéité n’ait été techniquement confirmée.

Les filetages de tuyaux coniques créent généralement la connexion principale grâce à l'engagement du filetage et à un produit d'étanchéité pour filetage approprié. Les filetages parallèles peuvent nécessiter un joint, une face d'étanchéité, un joint torique ou un autre composant d'étanchéité, en fonction de la structure du produit.

Les clients doivent spécifier le type de filetage requis, la taille nominale, la configuration mâle ou femelle, la méthode d'étanchéité et les informations sur les composants d'accouplement lorsqu'ils demandent un devis.

Traitement de surface

Les options de traitement de surface disponibles incluent le décapage ou le dégraissage et le nettoyage.

Le décapage peut aider à éliminer la contamination de surface, la teinte thermique et le fer libre introduit lors de la fabrication. Le dégraissage et le nettoyage aident à éliminer l’huile d’usinage, la saleté et autres résidus de processus.

Le traitement approprié doit être sélectionné en fonction de l'application prévue, des exigences d'apparence, des exigences de propreté et des spécifications du client.

Un polissage, une passivation ou un nettoyage spécialisé supplémentaires peuvent être disponibles sous réserve de confirmation technique.

Certificats

Les certificats disponibles incluent :

• ISO 9001:2015

• GB/T19001-2016

• Documentation CE pour les produits applicables

La portée et la disponibilité des certificats individuels doivent être confirmées en fonction du produit sélectionné, de l'utilisation prévue, de la classification de pression et du marché de destination.

Certificats d'essai et rapports d'inspection

Des rapports d'inspection et des documents qualité peuvent être fournis conformément aux spécifications confirmées et aux exigences de la commande, notamment :

• EN 10204 3.1 Certificat d'essai de matériaux

• Certificat d'inspection des matières premières

• Rapport de test radiographique, le cas échéant

• Rapport d'essai hydraulique, le cas échéant

• Rapport d'inspection des fils

• Rapport d'inspection dimensionnelle

• Rapport d'inspection par un tiers

• Autres documents qualité spécifiques au projet

La portée de l'inspection requise, le taux d'échantillonnage, la documentation et les dispositions en matière de témoignage par des tiers doivent être confirmés avant la production.

Contrôle de la qualité des produits

LIANHE applique des procédures d'inspection tout au long de la vérification des matières premières, du moulage, de l'usinage, du traitement des filetages, du traitement de surface, du marquage et de l'emballage.

Les principales procédures de contrôle qualité comprennent :

1. Effectuer la vérification des matériaux PMI et mesurer le diamètre extérieur et l’épaisseur de paroi des matières premières entrantes.

2. Mesurer et inspecter les connexions filetées pendant l'usinage et la production.

3. Inspecter l’état de surface et vérifier les dimensions du filetage avant le marquage du produit.

4. Effectuer une inspection finale dimensionnelle, visuelle et des spécifications avant l’emballage.

5. Vérifier les marques d'expédition, les étiquettes, les quantités, les matériaux d'emballage et les informations de commande associées après l'emballage.

Les produits sont approuvés pour l’expédition après avoir terminé les procédures d’inspection applicables.

Des tests de pression supplémentaires, une vérification de la composition chimique, des tests mécaniques ou une inspection par un tiers peuvent être organisés en fonction des exigences du client et du projet.

Conditionnement

Chaque produit est protégé par un sac en plastique pour réduire l'exposition à la poussière, à l'humidité et à la contamination de la surface.

Les produits sont ensuite emballés dans des cartons d'exportation renforcés et consolidés sur des palettes pour le stockage et le transport international.

Des cartons personnalisés, des logos clients, des étiquettes, des codes-barres, des caisses en bois, des protections de palettes et d'autres dispositions d'emballage peuvent être fournis selon les exigences de la commande confirmée.

Conditions de paiement

Notre condition de paiement standard est un dépôt de 30 % T/T payé à l’avance, le solde restant de 70 % T/T étant payé avant la livraison.

Des conditions de paiement spécifiques peuvent être discutées en fonction de la valeur de la commande, des exigences du produit et des accords de coopération.

Les méthodes de paiement disponibles incluent :

• Virement bancaire T/T

• Western union

• Paypal

• Autres modes de paiement convenus d'un commun accord

Conditions d'expédition

Conditions commerciales disponibles :EXW, FOB, CFR, CIF, DDP et DDU

Les produits peuvent être livrés par :

• Fret maritime

• Fret aérien

• Transport terrestre

• Service express international

La méthode d'expédition appropriée peut être sélectionnée en fonction de la quantité commandée, du volume du colis, de la destination, de la date de livraison requise et du budget de transport.

Les frais d'expédition, les délais de transit, les exigences d'emballage et les conditions de livraison doivent être confirmés avant l'expédition.

Marque:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
