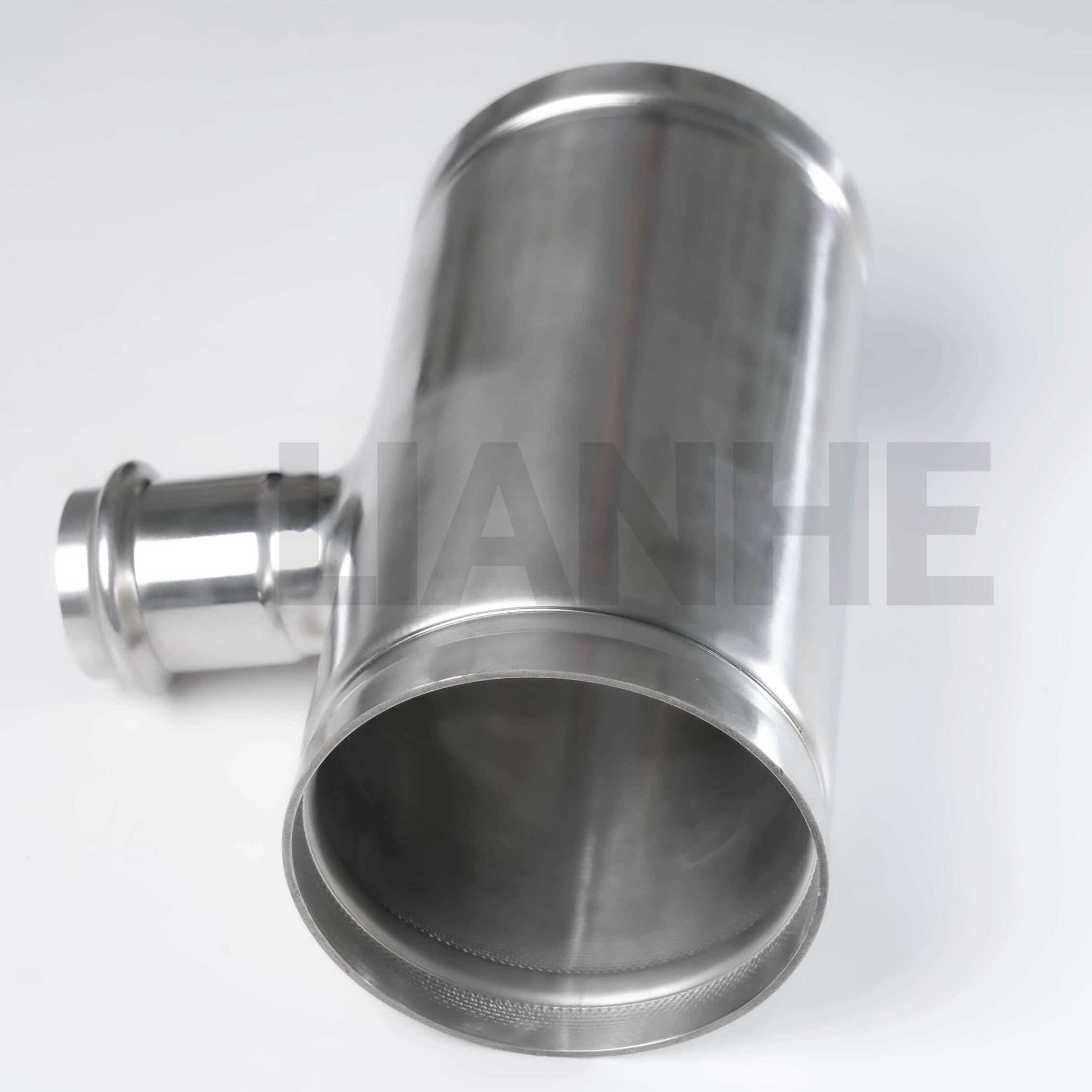

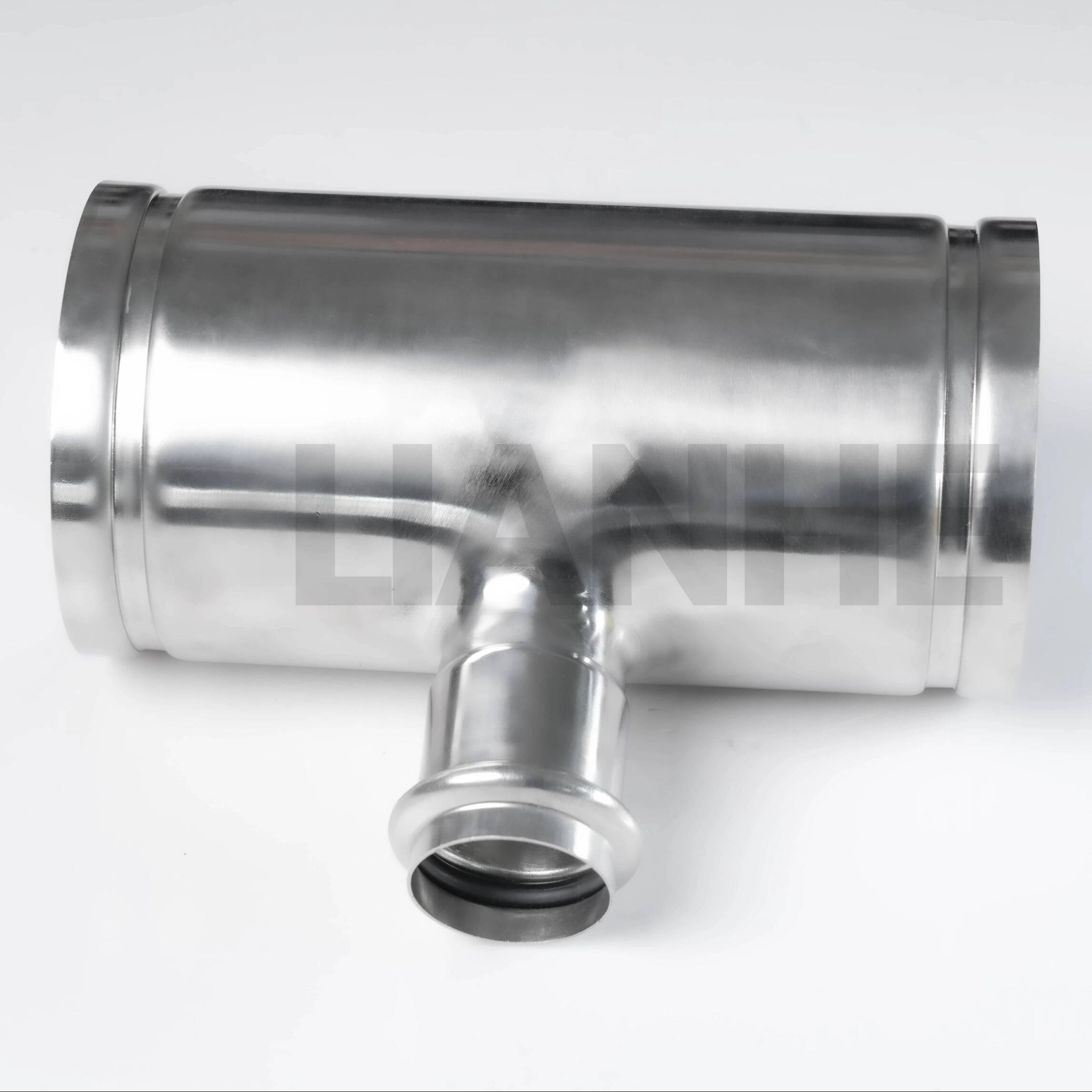

La rainure et le té à pression en acier inoxydable LIANHE sont conçus pour créer une connexion de dérivation stable dans les systèmes de transmission d'eau, de gaz et de fluides compatibles exigeants. Combinant une connexion rainurée avec une connexion à ajustement serré, le raccord permet un assemblage efficace de canalisations et permet de connecter différentes sections de canalisations au sein d'un même réseau de canalisations.
Sa construction en acier inoxydable formée mécaniquement offre une précision dimensionnelle fiable, une résistance à la corrosion et une stabilité structurelle à long terme. Le passage interne simplifié aide à réduire la résistance à l'écoulement, tandis que les extrémités de connexion formées avec précision permettent une installation sécurisée et des performances d'étanchéité fiables.
Disponible dans des tailles de 2" à 8" (DN50 à DN200), la rainure en acier inoxydable et le té à sertir conviennent aux installations industrielles, aux bâtiments commerciaux, aux développements résidentiels, aux projets de traitement de l'eau, aux installations de chauffage et à d'autres applications de tuyauterie de grand diamètre.
Type de produit :Rainure en acier inoxydable et té de presse
Gamme de tailles :2"-8" (DN50-DN200)
Épaisseur de paroi :1,0 à 5,0 mm
Normes applicables :GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN et ASME
Matériaux disponibles :
0Cr18Ni9, SS304, S30408, SUS304 et 1.4301
0Cr17Ni12Mo2, SS316 et SUS316
SS304L, S30403 et 1.4306
SS316L, S31603 et 1.4404
Type de connexion :Connexion rainure × presse
Options de fin de pression :Type D et Type S
Pression nominale :PN16
Pression d'essai hydrostatique :2,5 MPa
Pression d'essai d'étanchéité à l'air :1,05 MPa
Plage de température du joint applicable :-20°C à +110°C
Processus de fabrication :Formé mécaniquement à partir de tuyaux en acier inoxydable
Options de traitement de surface :Polissage par vibration, polissage magnétique et décapage
Marquage du produit :LOGO–OD–WT–Matériau. Les logos des clients et les marquages personnalisés peuvent être appliqués selon les exigences spécifiques de la commande.
Marque:LIANHE
Lieu d'origine :Wenzhou, Zhejiang, Chine
Les limites réelles de pression et de température dépendent de la taille du produit, de l'épaisseur de la paroi, de la qualité de l'acier inoxydable, du matériau de la bague d'étanchéité, du fluide transporté et de la norme de projet applicable.
Les tés à rainure et à pression en acier inoxydable LIANHE sont conçus pour une utilisation polyvalente dans les projets de tuyauterie commerciale, résidentielle, municipale, marine et industrielle. La connexion combinée aide les ingénieurs à intégrer des canalisations principales rainurées avec des canalisations de dérivation à ajustement serré tout en maintenant un processus d'installation efficace.
Médias applicables :
Eau potable
Eau froide et eau chaude
Eaux usées
Eau industrielle
Huile et fluides liquides compatibles
Gaz et milieux gazeux compatibles
Domaines d'application typiques :
Projets d'ingénierie et d'infrastructures
Navires et installations de pipelines maritimes
Bâtiments commerciaux
Bâtiments résidentiels
Hôpitaux et établissements médicaux
Hôtels et établissements publics
Équipement de protection de l'environnement
Installations de traitement de l'eau
Systèmes de chauffage
Systèmes de climatisation
Installations de transformation industrielle
Les raccords peuvent être utilisés dans les systèmes d'approvisionnement en eau, les systèmes de distribution de gaz, les conduites d'eau potable directes, les systèmes d'eaux usées, les conduites de protection de l'environnement, les systèmes de vapeur, les conduites de chauffage, les réseaux de climatisation et les systèmes d'eau industriels.
Avant de commander, les clients doivent confirmer la compatibilité du matériau et du joint en acier inoxydable avec le fluide transporté, la température de fonctionnement, la pression du système et l'environnement d'installation.
La rainure et le té de presse en acier inoxydable offrent un équilibre pratique entre résistance mécanique, résistance à la corrosion, efficacité d'installation et performances de fonctionnement à long terme.
Les principaux avantages du produit comprennent :
Haute résistance mécanique et à la pression
Excellente résistance à la corrosion et à l'oxydation
Longue durée de vie
Faible résistance à l'écoulement interne
Bonnes performances vibratoires et sismiques
Connexion fiable aux succursales
Construction en acier inoxydable respectueuse de l'environnement
Installation rapide et pratique
Convient pour une installation dissimulée là où cela est autorisé
Coûts globaux d’installation et de maintenance réduits
Bonne résistance à l'usure
Construction hygiénique pour des systèmes d'eau potable adaptés
Performances d'étanchéité fiables avec risque de fuite réduit
L'extrémité rainurée permet une connexion pratique à un pipeline rainuré compatible, tandis que l'extrémité pressée fournit une connexion mécanique rapide au tuyau de dérivation. Cette conception combinée peut réduire le soudage sur site, simplifier les procédures d'installation et raccourcir le calendrier de construction.
Une préparation correcte des tuyaux, les dimensions des rainures, la profondeur d'insertion, la sélection des joints, l'étalonnage de l'outil de presse et l'inspection finale sont essentiels pour obtenir une étanchéité et des performances mécaniques fiables.
LIANHE applique des procédures de contrôle de qualité tout au long de l'inspection des matières premières, de la découpe des tuyaux, du formage mécanique, du soudage, du traitement thermique, de la finition de surface, des tests de pression, du marquage des produits et de l'emballage.
Certificats disponibles :
GB/T19001-2016
ISO 9001:2015
Documentation CE pour les produits applicables
Permis Sanitaire
La disponibilité et la portée des certificats individuels doivent être confirmées en fonction du produit sélectionné et du marché visé.
Des rapports d'inspection et des pièces justificatives peuvent être fournis conformément aux exigences convenues en matière de produit et de commande, notamment :
EN 10204 3.1 Certificat d'essai de matériaux
Certificat d'inspection des matières premières
Rapport de test radiographique, le cas échéant
Rapport de test d'étanchéité hydraulique
Rapport d'inspection dimensionnelle
Rapport d'inspection de fin de connexion
Rapport d'inspection par un tiers
Autres documents qualité spécifiques au projet
La portée de l'inspection, le taux de test, les exigences en matière de documents et les dispositions en matière de témoignage par des tiers doivent être confirmés avant la production.
Les tests de produits disponibles incluent :
Test de pression hydrostatique
Test d'étanchéité à l'air
Test de pression de service
Test de pression négative
Test d'arrachement
Test de cyclage de la température de l'eau froide et chaude
Essai de flexion et de torsion hydrostatique
Test de vibrations hydrostatiques
Test d'impact hydrostatique
Contrôle de livraison :Matériau, état de surface, dimensions du produit, dimensions des emboîtements et des rainures, performances hydrostatiques, étanchéité à l'air, marquages du produit, quantités et emballage.
Les tests applicables dépendent des spécifications du produit, de la norme en vigueur, de l'application prévue et du plan d'inspection confirmé.
Le personnel de contrôle qualité effectue des inspections en cours de processus et finales tout au long de la production. Les produits sont inspectés avant la livraison pour garantir que leurs matériaux, dimensions, extrémités de connexion, surfaces et emballage sont conformes aux exigences de la commande confirmée.
Inspectez le diamètre extérieur, l’épaisseur de paroi, la qualité du matériau et l’état de surface des matières premières entrantes.
Vérifiez la longueur, la position de coupe et l'état final des matières premières après la coupe.
Inspectez la douille, la rainure, le diamètre extérieur et l'épaisseur de la paroi après l'usinage et le formage mécanique.
Vérifiez les dimensions de la soudure, l'apparence de la soudure et la qualité de la surface après le soudage et le formage.
Inspectez la surface, les dimensions, la rainure et la douille après le traitement thermique.
Vérifiez la qualité de la surface après le polissage par vibration, le polissage magnétique, le décapage ou tout autre traitement de surface.
Effectuer des tests de pression hydraulique et d’étanchéité à l’air conformément aux exigences d’inspection applicables.
Inspectez les marquages des produits, les quantités, les étiquettes, les matériaux d'emballage et les marques d'expédition avant l'expédition.
Notre usine de fabrication est équipée pour prendre en charge une production stable de raccords à sertir en acier inoxydable et de raccords de tuyauterie rainurés pour des projets internationaux standard et personnalisés.
L'équipement de production comprend cinq lignes de production automatiques de soudage de tuyaux, deux machines de découpe laser, cinq machines de polissage par vibration, deux machines de polissage magnétique, cinq unités de tests d'étanchéité à l'air et hydrauliques, trois machines de formage, trois machines à rainurer, deux perceuses, dix tours CNC et six machines de traitement final.
L'équipement supplémentaire comprend deux machines d'hydroformage verticales, deux machines d'hydroformage de type châssis, dix machines à cintrer les tuyaux, huit machines automatiques de soudage à l'arc sous argon, quatre machines d'étirage hydrauliques, quatre poinçonneuses hydrauliques à grande vitesse, deux machines de marquage laser, deux unités d'emballage et d'autres équipements de fabrication et d'inspection connexes.
Connaissance approfondie des marchés internationaux et capacité à répondre à différentes exigences techniques.
Fabrication directe depuis notre propre usine à Wenzhou, Zhejiang, Chine.
Une équipe technique et de production expérimentée axée sur le maintien d’une qualité constante des produits.
Systèmes efficaces de fabrication et de contrôle des coûts conçus pour fournir des prix d’usine compétitifs.
Vaste expérience dans la production, la gestion de la qualité et la vente internationale de raccords à sertir en acier inoxydable.
Les services OEM et ODM sont disponibles. Les produits peuvent être fabriqués selon les dessins du client, les échantillons, les spécifications techniques, les marquages des produits, les conceptions d'emballage et les exigences d'inspection.
Chaque produit est protégé par un sac en plastique pour réduire l'exposition à la poussière, à l'humidité et à la contamination de la surface. Les raccords sont ensuite emballés dans des cartons d'exportation renforcés et consolidés dans des caisses en bois si nécessaire.
Des cartons personnalisés, des logos clients, des étiquettes, des codes-barres, des emballages de palettes et d'autres dispositions d'emballage peuvent être fournis selon les exigences de la commande confirmée.
Conditions commerciales disponibles :EXW, FOB, CFR, CIF, DDP et DDU
Les produits peuvent être livrés par fret maritime, fret aérien, transport terrestre ou service express international.
Délai de livraison:Les produits de taille standard disponibles en stock peuvent normalement être livrés dans un délai de 3 à 7 jours. Les commandes nécessitant une nouvelle production prennent normalement environ 25 jours.
Le calendrier de livraison réel dépend des spécifications du produit, de la quantité, de la disponibilité des matériaux, des exigences d'inspection, de l'emballage personnalisé et du plan de production actuel de l'usine.
Code SH : 7307230000
Quantité minimale de commande :Normalement 5 à 10 pièces, selon la taille du produit et l'inventaire actuel.
Nous maintenons un stock de nombreux produits réguliers et tailles couramment demandées. Les produits sélectionnés peuvent avoir jusqu'à 5 000 pièces disponibles, ce qui permet des quantités de commande flexibles et des délais de livraison courts. L'inventaire réel doit être reconfirmé lors de la demande de devis.
Conditions de paiement :Un dépôt de 30 % T/T est requis à l’avance, le solde restant de 70 % T/T étant payé avant la livraison. Des conditions de paiement spécifiques peuvent être discutées en fonction de la commande.
Les méthodes de paiement disponibles incluent T/T, Western Union, PayPal et d'autres méthodes mutuellement convenues.
Heure du devis :Normalement dans les trois heures ouvrables après réception des spécifications complètes du produit et des exigences de quantité.
Validité du devis :Normalement 3 à 7 jours, sous réserve des prix des matières premières en acier inoxydable, des taux de change et des conditions actuelles du marché.
Échantillons gratuits :Des échantillons peuvent être fournis gratuitement pour la vérification dimensionnelle et l’évaluation de la qualité. Les frais de livraison express internationale sont normalement payés par le destinataire.
Notre période de garantie standard de qualité des produits est d’un an. Si un problème de qualité lié à la fabrication est confirmé pendant la période de garantie, notre équipe enquêtera sur la cause et proposera une solution technique ou après-vente appropriée.
Les clients doivent fournir le modèle du produit, le numéro de commande, les conditions d'installation, la pression de fonctionnement, la température de fonctionnement, le fluide transporté et des photos ou vidéos pertinentes pour faciliter l'évaluation technique.
Fabricant et lieu d'origine :LIANHE — Wenzhou, Zhejiang, Chine
