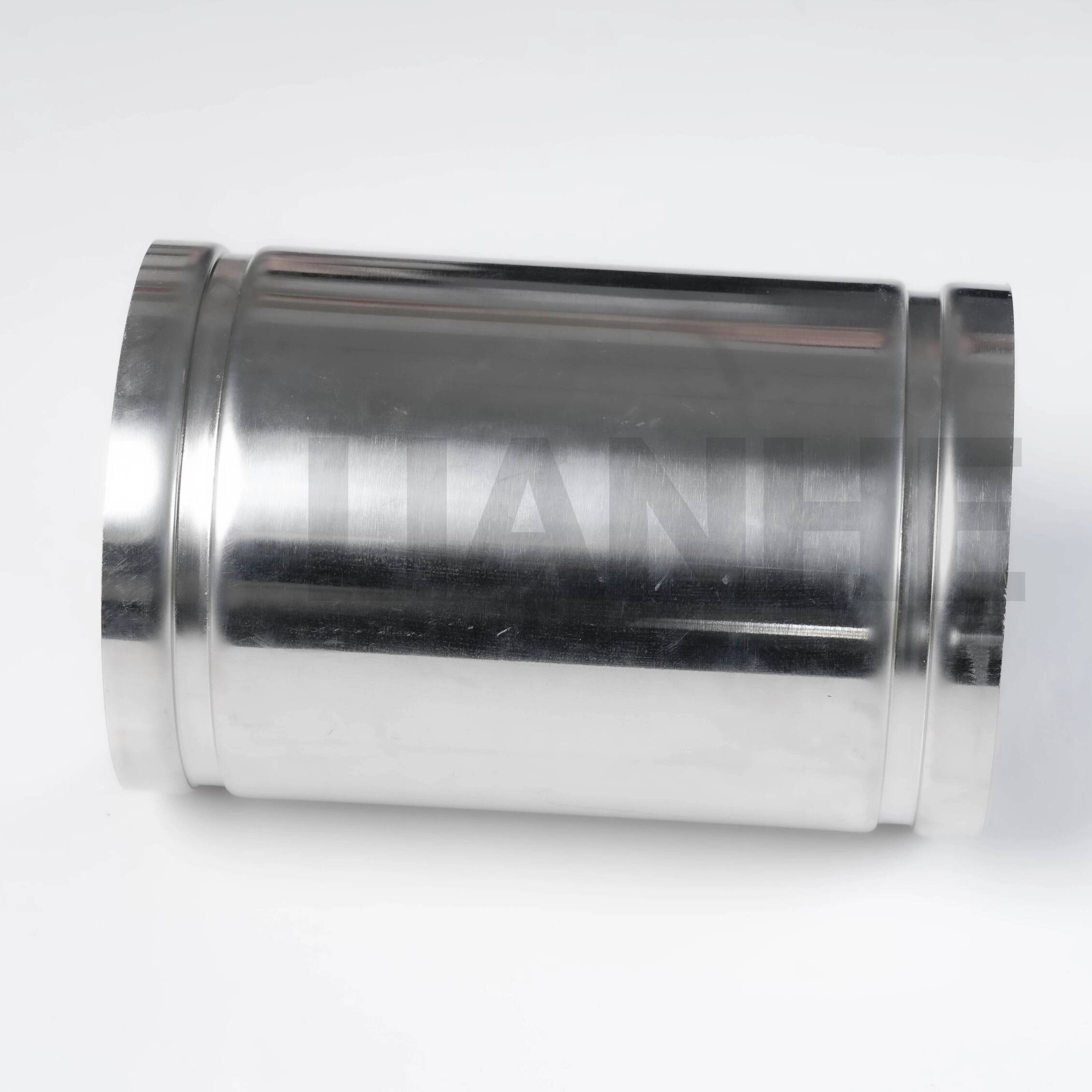

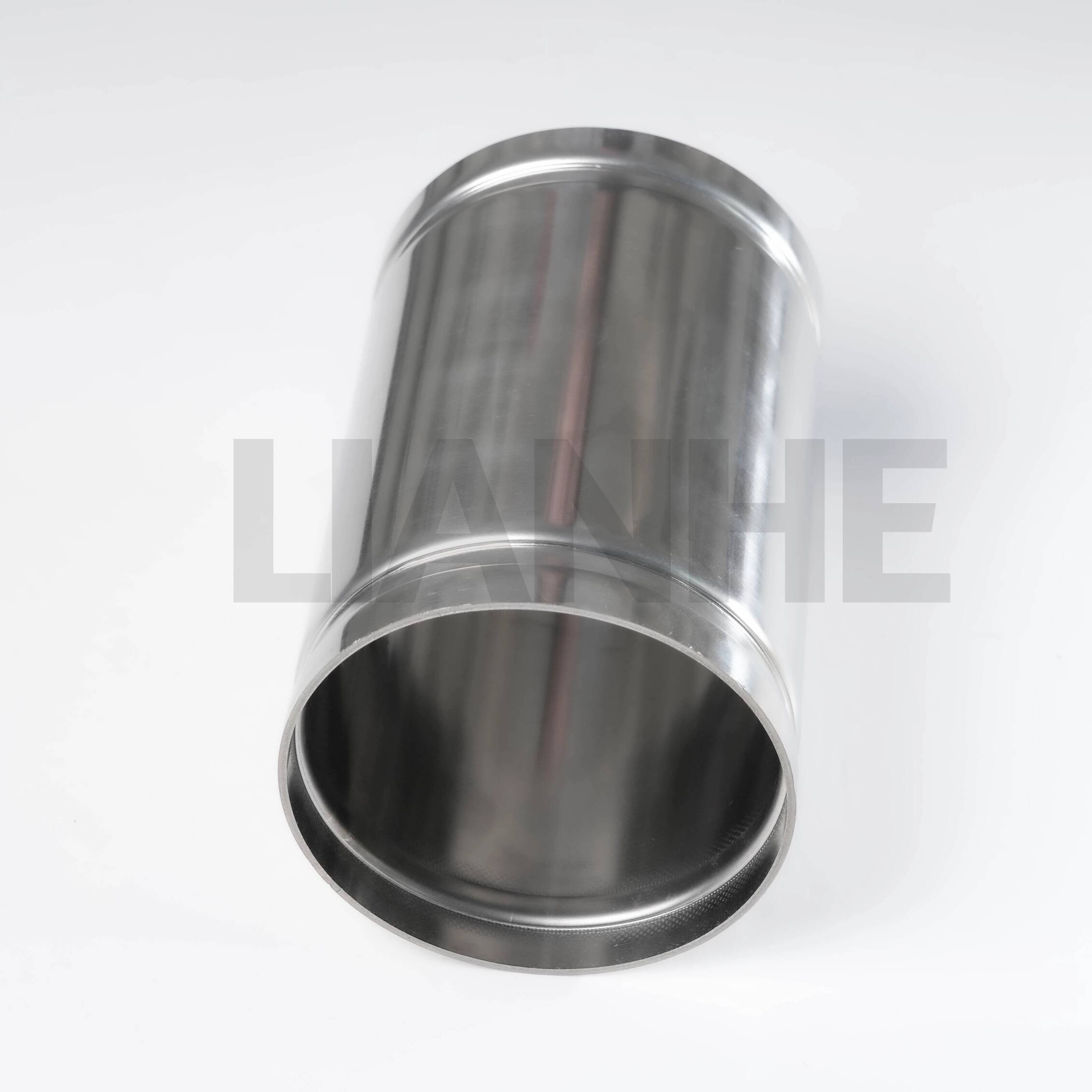

Le raccord rainuré en acier inoxydable LIANHE est conçu pour fournir une connexion sécurisée et efficace pour les systèmes de tuyauterie de moyen et grand diamètre. Sa structure de connexion rainurée permet une installation rapide du pipeline tout en offrant une résistance mécanique et des performances d'étanchéité fiables.
Fabriqué à partir de tuyaux en acier inoxydable formés mécaniquement, le raccord offre une bonne résistance à la corrosion, une stabilité dimensionnelle et une durabilité à long terme. Il convient à l'approvisionnement en eau, à la distribution de gaz, au chauffage, au refroidissement, à la protection de l'environnement et aux systèmes de fluides industriels compatibles.
Comparé aux méthodes de connexion qui nécessitent un soudage approfondi sur site, un raccord rainuré correctement installé peut simplifier l'assemblage du pipeline, réduire le temps d'installation et rendre l'inspection, la maintenance ou le remplacement futurs plus pratiques.
Fabriqués dans notre usine de Wenzhou, Zhejiang, en Chine, les raccords rainurés en acier inoxydable LIANHE sont produits selon des procédures de contrôle de qualité établies pour soutenir les projets commerciaux, résidentiels, industriels, marins et d'infrastructure.
Nom du produit :Accouplement rainuré en acier inoxydable
Gamme de tailles :2"-8" (DN50-DN200)
Épaisseur de paroi :1,0 à 5,0 mm
Normes applicables :GB, EN, DIN et ASME
Matériaux disponibles :
0Cr18Ni9, SS304, S30408, SUS304 et 1.4301
0Cr17Ni12Mo2, SS316 et SUS316
SS304L, S30403 et 1.4306
SS316L, S31603 et 1.4404
Type de connexion :Connexion rainurée
Pression nominale :PN16
Pression d'essai hydrostatique :2,5 MPa
Pression d'essai d'étanchéité à l'air :1,05 MPa
Plage de température du joint applicable :-20°C à +110°C
Processus de fabrication :Formé mécaniquement à partir de tuyaux en acier inoxydable
Options de traitement de surface :Polissage par vibration, polissage magnétique et décapage
Marquage du produit :LOGO–OD–WT–Matériau. Les logos des clients, les marques privées, les informations sur les lots et autres marquages personnalisés peuvent être appliqués selon les exigences spécifiques de la commande.
Marque:LIANHE
Code SH : 7307230000
Lieu d'origine :Wenzhou, Zhejiang, Chine
Les limites réelles de pression de service et de température dépendent de la taille de l'accouplement, de l'épaisseur de la paroi, de la qualité de l'acier inoxydable, du matériau du joint, du fluide transporté, des dimensions des rainures et de la norme de projet applicable.
L'accouplement rainuré en acier inoxydable allie résistance à la corrosion, efficacité d'installation, stabilité mécanique et entretien pratique.
Haute résistance mécanique et stabilité structurelle
Excellente résistance à la corrosion et à l'oxydation
Bonne résistance à l'usure et à la déformation
Longue durée de vie dans des conditions appropriées
Performances stables dans des environnements de tuyauterie exigeants
Connexion sécurisée entre les extrémités de tuyaux rainurés compatibles
Performances d'étanchéité fiables lorsqu'elles sont installées correctement
Structure interne simplifiée avec obstruction limitée du débit
Bonne résistance aux vibrations et aux mouvements des pipelines
Convient aux systèmes de tuyauterie de moyen et grand diamètre
Installation mécanique rapide et pratique
Nécessité réduite de soudage sur site
Temps d'installation du pipeline plus court
Inspection, maintenance et remplacement pratiques
Coûts globaux d’installation et de maintenance réduits
Convient pour une installation dissimulée lorsque les exigences du projet le permettent
Construction en acier inoxydable durable et recyclable
Surface interne résistante à la corrosion
Convient aux systèmes d'eau potable compatibles
Risque réduit de contamination secondaire dans des conditions sanitaires appropriées
Plusieurs qualités d'acier inoxydable et matériaux de joint disponibles
Les dimensions correctes des rainures, la sélection des joints, l'alignement des tuyaux, le serrage des boulons et les procédures d'installation sont essentiels pour des performances fiables. Les installateurs doivent suivre les instructions d'installation spécifiées et utiliser des composants compatibles avec le couplage sélectionné.
Les raccords rainurés en acier inoxydable LIANHE peuvent être utilisés avec :
Eau potable
Eau froide et eau chaude
Eaux usées
Eau industrielle
Huile et fluides liquides compatibles
Gaz et milieux gazeux compatibles
La compatibilité doit être évaluée en fonction de la qualité de l'acier inoxydable, du matériau du joint, de la température de fonctionnement, de la pression du système et des propriétés chimiques du fluide transporté.
Le raccord rainuré en acier inoxydable peut être utilisé dans une grande variété de systèmes de tuyauterie et de projets d'ingénierie, notamment :
Systèmes d'approvisionnement et de distribution d'eau
Conduites d'eau potable directes
Systèmes de distribution de gaz
Systèmes de canalisations pour eaux usées
Canalisations de protection de l'environnement
Systèmes à vapeur dans la plage de température confirmée
Réseaux de chaleur
Systèmes de climatisation et d'eau de refroidissement
Conduites d'eau industrielles
Systèmes de transport de fluides généralement compatibles
Projets d'ingénierie et d'infrastructures
Navires et installations maritimes
Bâtiments commerciaux
Bâtiments résidentiels
Hôpitaux et établissements médicaux
Hôtels et établissements publics
Équipement de protection de l'environnement
Installations de traitement de l'eau
Usines de transformation industrielle
Projets de chauffage et de climatisation
Avant de commander, les clients doivent confirmer le matériau du produit, le joint, la pression nominale, la plage de température, la norme de rainure, le diamètre extérieur du tuyau et le fluide prévu.
LIANHE applique des procédures de production et de contrôle qualité tout au long de l'inspection des matières premières, de la découpe des tuyaux, du formage, du soudage, du traitement thermique, de la finition de surface, du rainurage, des tests de pression, du marquage et de l'emballage.
Certificats disponibles :
GB/T19001-2016
ISO 9001:2015
Documentation CE pour les produits applicables
Permis Sanitaire
La portée et la disponibilité réelles du certificat doivent être confirmées en fonction du produit sélectionné, de l'application prévue et du marché de destination.
Le personnel de contrôle de la qualité effectue des inspections en cours de fabrication et finales. Les produits sont vérifiés avant la livraison pour vérifier que leurs matériaux, dimensions, rainures, surfaces, performances d'étanchéité, marquages et emballages sont conformes aux exigences de la commande confirmée.
Inspectez le diamètre extérieur, l’épaisseur de paroi, la qualité du matériau et l’état de surface des matières premières entrantes.
Vérifiez la longueur, la position de coupe et l'état final des matières premières après la coupe.
Inspectez la rainure, le diamètre extérieur, l'épaisseur de la paroi et d'autres dimensions critiques après l'usinage et le formage.
Vérifiez les dimensions de la soudure, l'apparence de la soudure et la qualité de la surface après le soudage et le formage, le cas échéant.
Inspectez la surface du produit, les dimensions et la zone de connexion rainurée après le traitement thermique.
Vérifiez la qualité de la surface après le polissage par vibration, le polissage magnétique, le décapage ou tout autre traitement de surface.
Effectuer des tests de pression hydraulique et d’étanchéité à l’air conformément aux exigences d’inspection applicables.
Inspectez les marquages des produits, les quantités, les matériaux d'emballage, les étiquettes et les marques d'expédition avant l'expédition.
Les procédures de test disponibles incluent :
Test de pression hydrostatique
Test d'étanchéité à l'air
Test de pression de service
Test de pression négative
Test d'arrachement
Test de cyclage de la température de l'eau froide et chaude
Essai de flexion et de torsion hydrostatique
Test de vibrations hydrostatiques
Test d'impact hydrostatique
Contrôle de livraison :Qualité du matériau, état de surface, dimensions du produit, dimensions des rainures, performances hydrostatiques, étanchéité à l'air, marquages du produit, quantité et emballage.
Les tests applicables et le taux d'échantillonnage dépendent du produit sélectionné, de la norme en vigueur, de l'application prévue et du plan d'inspection confirmé.
Des rapports d'inspection et des documents qualité peuvent être fournis conformément aux exigences confirmées du produit et de la commande, notamment :
EN 10204 3.1 Certificat d'essai de matériaux
Certificat d'inspection des matières premières
Rapport de test radiographique, le cas échéant
Rapport de test d'étanchéité hydraulique
Rapport d'inspection dimensionnelle et de rainure
Rapport de test de pression et d'étanchéité à l'air
Rapport d'inspection par un tiers
Autres documents qualité spécifiques au projet
La portée de l'inspection, les ratios de test, les exigences en matière de documentation et les arrangements en matière de témoignage par des tiers doivent être confirmés avant la production.

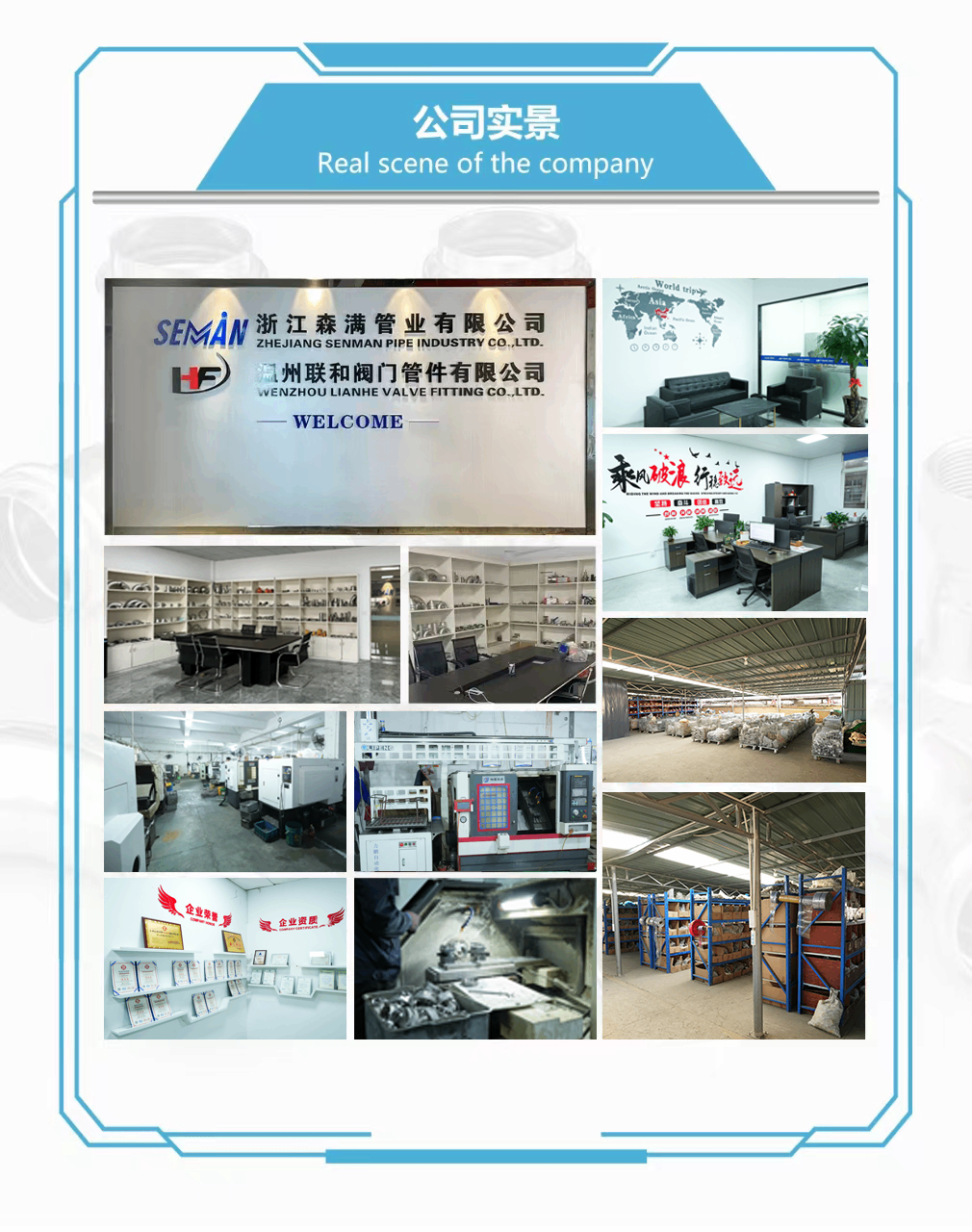

Notre usine de Wenzhou, Zhejiang, en Chine, est équipée pour prendre en charge la production de raccords rainurés et de raccords à sertir en acier inoxydable standard et personnalisés.
Les principaux équipements de production comprennent :
Cinq lignes de production automatiques de soudage de tubes
Deux machines de découpe laser
Cinq machines à polir les vibrations
Deux polisseuses magnétiques
Cinq unités d'essais d'étanchéité à l'air et hydrauliques
Trois machines de formage
Trois machines à rainurer
Deux perceuses
Dix tours CNC
Six machines de traitement final
Deux machines d'hydroformage verticales
Deux machines d'hydroformage à châssis
Dix cintreuses de tubes
Huit postes de soudage automatiques à l'arc sous argon
Quatre machines à dessiner hydrauliques
Quatre poinçonneuses hydrauliques à grande vitesse
Deux machines de marquage laser
Deux unités d'emballage
Autres équipements de production et d'inspection connexes
Ces capacités de production prennent en charge la préparation des matériaux, le formage mécanique, le rainurage, le soudage, le traitement thermique, la finition de surface, les tests de pression, le marquage, l'inspection et l'emballage pour l'exportation.
Chaque raccord est protégé par un sac en plastique pour réduire l'exposition à la poussière, à l'humidité et à la contamination de la surface. Les produits sont ensuite emballés dans des cartons d'exportation renforcés et consolidés dans des caisses en bois si nécessaire.
Cet emballage multicouche aide à protéger les raccords rainurés en acier inoxydable contre les chocs, les rayures, la contamination et les dommages de manipulation pendant le stockage et le transport international.
Des cartons personnalisés, des logos clients, des étiquettes, des codes-barres, des emballages de palettes et d'autres dispositions d'emballage peuvent être fournis selon les exigences de commande confirmées.
Quantité minimale de commande :Normalement 5 à 10 pièces, selon la taille du produit et l'inventaire actuel.
Nous maintenons un inventaire pour de nombreux produits réguliers et tailles couramment demandées. Les produits sélectionnés peuvent avoir jusqu'à 5 000 pièces disponibles. Étant donné que les niveaux de stock changent continuellement, les quantités réelles et la disponibilité de livraison immédiate doivent être reconfirmées lors de la demande de devis.
Délai de livraison:Les produits de taille standard disponibles en stock peuvent normalement être livrés dans un délai de 3 à 7 jours. Les commandes nécessitant une nouvelle production prennent normalement environ 25 jours.
Heure du devis :Normalement dans les trois heures ouvrables après réception des spécifications complètes et des exigences de quantité.
Validité du devis :Normalement 3 à 7 jours, sous réserve des prix des matières premières en acier inoxydable, des taux de change et des conditions actuelles du marché.
Échantillons gratuits :Des échantillons peuvent être fournis gratuitement pour la vérification dimensionnelle et l’évaluation de la qualité. Les frais de livraison express internationale sont normalement payés par le destinataire.
Conditions de paiement :Un dépôt de 30 % T/T est requis à l’avance, le solde restant de 70 % T/T étant payé avant la livraison. Des modalités de paiement spécifiques peuvent être discutées en fonction de la valeur de la commande et des conditions de coopération.
Les méthodes de paiement disponibles incluent T/T, Western Union, PayPal et d'autres méthodes mutuellement convenues.
Conditions commerciales disponibles :EXW, FOB, CFR, CIF, DDP et DDU
Les produits peuvent être livrés par fret maritime, fret aérien, transport terrestre ou service express international. Le mode d'expédition peut être sélectionné en fonction de la quantité commandée, du volume du colis, de la destination, du calendrier de livraison requis et du budget de transport.
Notre période de garantie standard de qualité des produits est d’un an. Si un problème de qualité lié à la fabrication est confirmé pendant la période de garantie, notre équipe enquêtera sur la cause et proposera une solution technique ou après-vente appropriée.
Les clients doivent fournir le modèle du produit, le numéro de commande, les dimensions des rainures, les conditions d'installation, la pression de fonctionnement, la température de fonctionnement, le fluide transporté et des photos ou vidéos pertinentes pour faciliter l'évaluation technique.
