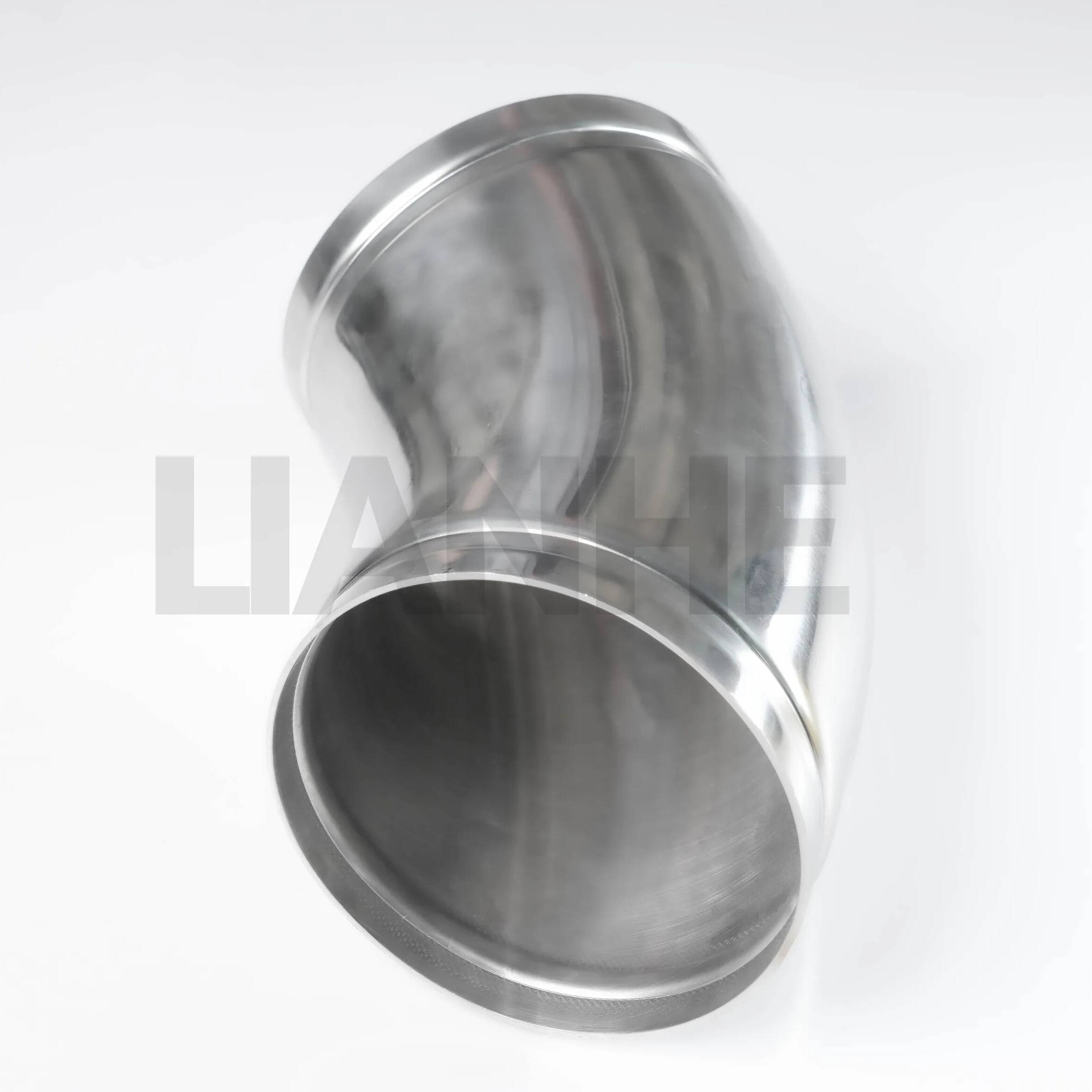

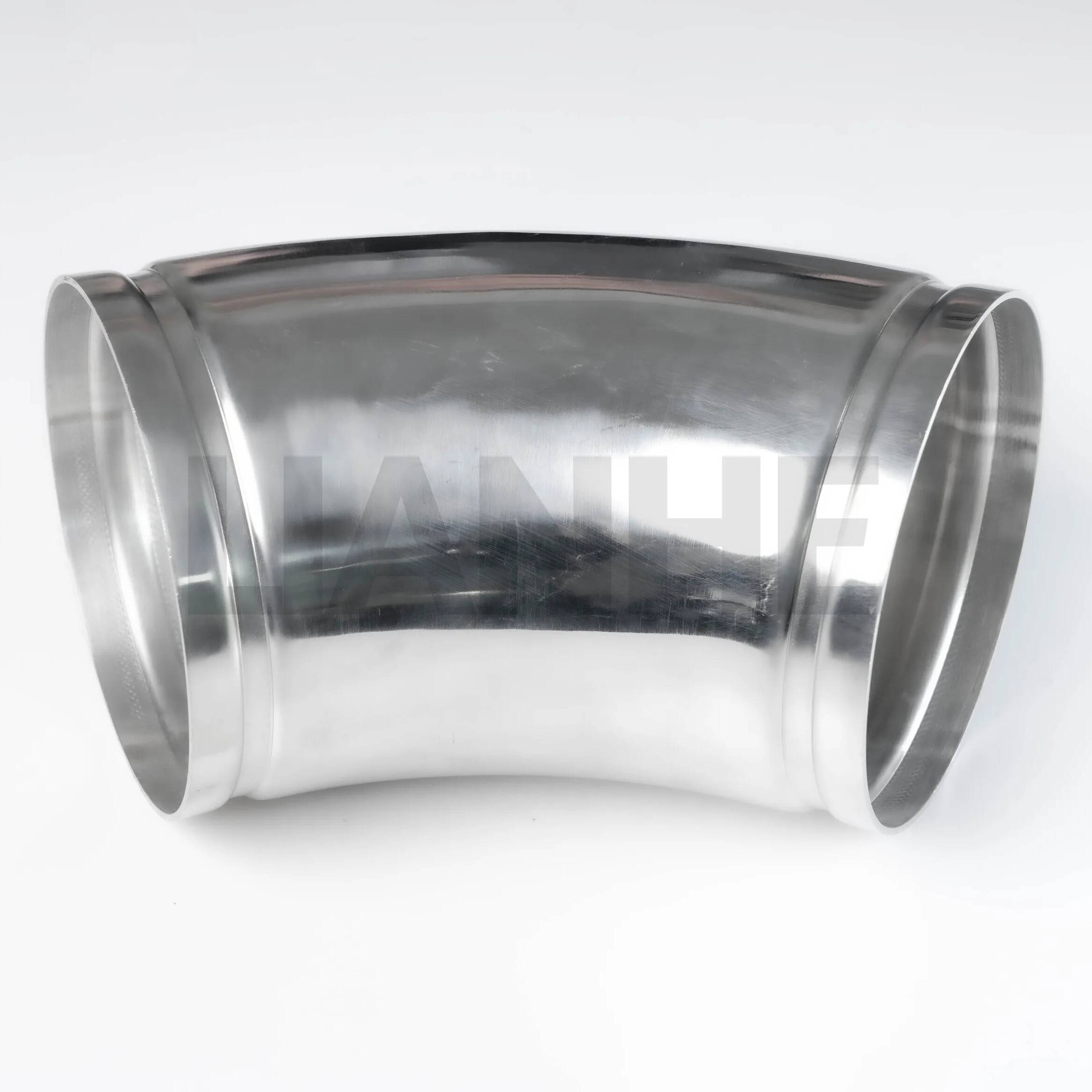

Coude 45DEG à rainure en acier inoxydable pour tuyauterie robuste

Aperçu

Le coude à rainure en acier inoxydable à 45 degrés est un raccord de tuyauterie à haute résistance conçu pour les systèmes de tuyauterie rainurée, offrant une solution fiable et résistante aux vibrations pour changer la direction des tuyaux dans les applications intensives. Fabriqué en acier inoxydable 304 ou 316, ce coude comporte une extrémité rainurée (conforme AWWA C606) qui se connecte aux raccords ou aux vannes sans filetage ni soudure, permettant une installation et une maintenance rapides.

Caractéristiques

Avantages des connexions rainurées:

Les extrémités rainurées AWWA C606 acceptent les accouplements mécaniques (par exemple de style Victaulic), permettant une installation en quelques minutes avec de simples clés, réduisant ainsi les coûts de main-d'œuvre de 40 % par rapport aux systèmes soudés.

Dimensions de la rainure (profondeur, largeur) usinées avec précision avec une tolérance de ± 0,1 mm pour un engagement constant de l'accouplement.

Construction robuste:

Corps en acier inoxydable sans soudure ou soudé (304 pour usage général, 316 pour environnements corrosifs), avec limite d'élasticité ≥250 MPa et résistance aux chocs (encoche Charpy V ≥27 J à 20°C).

La conception à angle de 45° réduit la concentration des contraintes par rapport aux coudes à 90°, idéale pour les applications à fortes vibrations telles que les pompes et les compresseurs.

Optimisation des flux:

Le rayon interne lisse (1,5x le diamètre du tuyau) minimise les turbulences et la perte de pression, avec un alésage poli (Ra ≤1,6 μm) pour un écoulement laminaire dans les systèmes d'eau, de pétrole et de gaz.

L'emplacement de la rainure à l'écart du coude garantit que les joints d'accouplement ne sont pas affectés par la déflexion du tuyau, maintenant ainsi la résistance aux fuites en cas de dilatation thermique.

Conformité et tests:

Conforme aux normes ASME B16.24, MSS SP-83 et AWWA C606, testé hydrostatiquement à 1,5x MAWP (jusqu'à 300 PSI pour l'acier inoxydable 304).

Électropolissage en option pour les systèmes de haute pureté, réduisant la rugosité de surface à Ra ≤0,8 μm pour les applications pharmaceutiques et semi-conductrices.

Application

Idéal pour les tuyauteries lourdes et de grand diamètre :

Distribution d'eau: Conduites d'eau municipales, usines de traitement des eaux usées et systèmes de protection incendie (conformes à la norme NFPA 20), avec raccords rainurés permettant une expansion rapide des réseaux de canalisations.

Installations industrielles: Circuits d'eau de refroidissement, conduites de vapeur et systèmes de transport de matériaux en vrac dans les centrales électriques et les raffineries, en acier inoxydable 316 résistant à la corrosion sous contrainte de chlorure.

Systèmes mécaniques: Connexions d'équipements sujets aux vibrations (par exemple, pompes, générateurs), avec des accouplements rainurés absorbant les désalignements mineurs et réduisant les contraintes sur le coude.

Marine et offshore: Systèmes de prise d'eau de mer et tuyauterie de pont, en acier inoxydable 316 offrant une résistance supérieure à la corrosion par l'eau salée et au biofouling.

FAQ

Q : Quelle est la taille maximale des tuyaux disponibles ??

UN:Les tailles vont de 2" à 48" NPS, avec des tailles personnalisées disponibles pour des projets spéciaux.

Q : Les coudes rainurés peuvent-ils être utilisés dans des installations hors sol et souterraines?

UN:Oui, adapté aux deux environnements ; utiliser une enveloppe en polyéthylène pour la protection souterraine dans les sols corrosifs.

Q : Comment prévenir la corrosion galvanique avec des métaux différents?

UN:Utilisez des raccords diélectriques lors du raccordement des coudes en acier inoxydable aux tuyaux en acier au carbone et appliquez du ruban anticorrosion sur les extrémités rainurées.

Q : Quel est le couple recommandé pour les boulons d'accouplement?

UN:Suivez les directives du fabricant du raccord, généralement 50 à 70 N·m pour les coudes de 2 à 12 pouces, afin de garantir une pression d'étanchéité uniforme.
