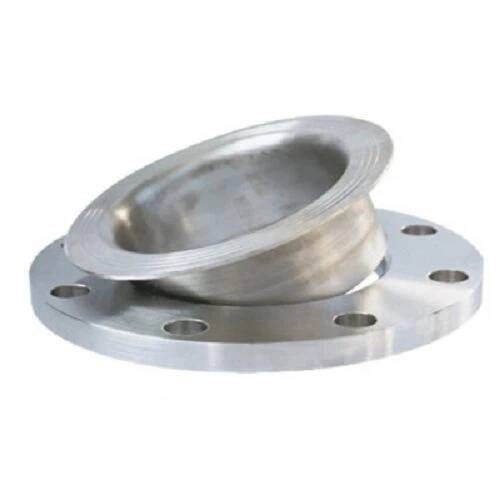

Bride à joint à recouvrement en acier inoxydable 304/316 pour raccordement de tuyaux

Aperçu

La bride à joint à recouvrement en acier inoxydable 304/316 de haute qualité est une solution de raccordement de tuyaux fiable conçue pour un alignement et une maintenance faciles dans des environnements corrosifs et à haute température. Construite en acier inoxydable 304 ou 316, cette bride présente une conception ample qui glisse sur une extrémité tronquée, permettant un réglage en rotation pour un alignement parfait des trous de boulons sans rotation du tuyau.

Caractéristiques

Conception unique de joint à recouvrement:

L'anneau de bride glisse librement sur l'extrémité de l'embout (à souder ou à emboîtement), permettant une rotation à 360° pour aligner les trous de boulons, ce qui est essentiel pour les tuyauteries offshore et modulaires où un alignement précis est difficile.

Réduit le stress sur les équipements connectés en absorbant les désalignements mineurs, prolongeant ainsi la durée de vie des pompes, des vannes et des instruments.

Performance matérielle supérieure:

Acier inoxydable 304 (18Cr-8Ni) pour une résistance générale à la corrosion ; Acier inoxydable 316 (16Cr-10Ni-2Mo) pour environnements riches en chlorures, avec une résistance à la traction minimale de 515 MPa.

Conforme aux normes ASME B16.5 (150#-2500#) et BS EN 1092-1, avec finitions à face surélevée (RF) ou à face plate (FF) en option pour différents types de joints.

Installation et entretien faciles:

Extrémité du bout soudée au tuyau (soudée bout à bout ou à emboîtement), tandis que l'anneau de bride est boulonné séparément, permettant le remplacement de la bride sans couper le tuyau.

Réduit les besoins de soudage de 50 % par rapport aux brides intégrées, idéal pour les réparations sur site et les projets de modernisation.

Étanchéité et pression nominale:

Compatible avec les joints enroulés en spirale, en PTFE et en métal, permettant d'obtenir des joints sans fuite jusqu'à 2 500 PSI (acier inoxydable 316, indice 150#).

Plage de température : -250°C à 800°C (avec joints appropriés), adaptée aux lignes de processus cryogéniques, à vapeur et à haute température.

Application

Parfait pour les scénarios de raccordement de tuyaux exigeants :

Pétrole et gaz offshore: Connexion de pipelines sous-marins et de modules de plate-forme, avec 316 joints à recouvrement résistant à la corrosion par l'eau de mer et aux charges cycliques.

Turbines de centrale électrique: Raccordements vapeur haute température, avec brides 304 résiste à 550°C et brides 316 jusqu'à 700°C avec une bonne isolation thermique.

Réacteurs chimiques: Raccords à brides pour fluides corrosifs, en acier inoxydable 316 répondant aux normes CEPDG et OSHA pour la manipulation de produits chimiques dangereux.

Navires marins: Raccordements de la tuyauterie de la salle des machines et des citernes à cargaison, avec des joints à recouvrement facilitant l'alignement dans les environnements vibrants à bord des navires.

FAQ

Q : Quelle est la différence entre les brides à recouvrement et les brides à col soudé?

UN:Les joints à recouvrement permettent la rotation de la bride pour l'alignement des boulons, tandis que les cols à souder font partie intégrante du tuyau, offrant des pressions nominales plus élevées mais moins de flexibilité.

Q : Les brides à recouvrement peuvent-elles être utilisées avec des tuyaux en acier non inoxydable?

UN:Oui, mais utilisez un joint diélectrique pour éviter la corrosion galvanique lors du raccordement aux tuyaux en acier au carbone.

Q : Comment sélectionner le joint approprié pour mon application?

UN:Consultez notre tableau de compatibilité des joints en fonction du type de support, de la pression et de la température ; les choix courants incluent le PTFE (usage général) et le métal à gaine (haute pression).

Q : Quelle est la taille minimale des tuyaux pour les brides à recouvrement?

UN:Disponible de 1" à 48" NPS, avec des tailles et des valeurs personnalisées disponibles pour les projets industriels spéciaux.
