Coudes 90DEG en acier inoxydable haute résistance pour tuyauterie industrielle

Aperçu

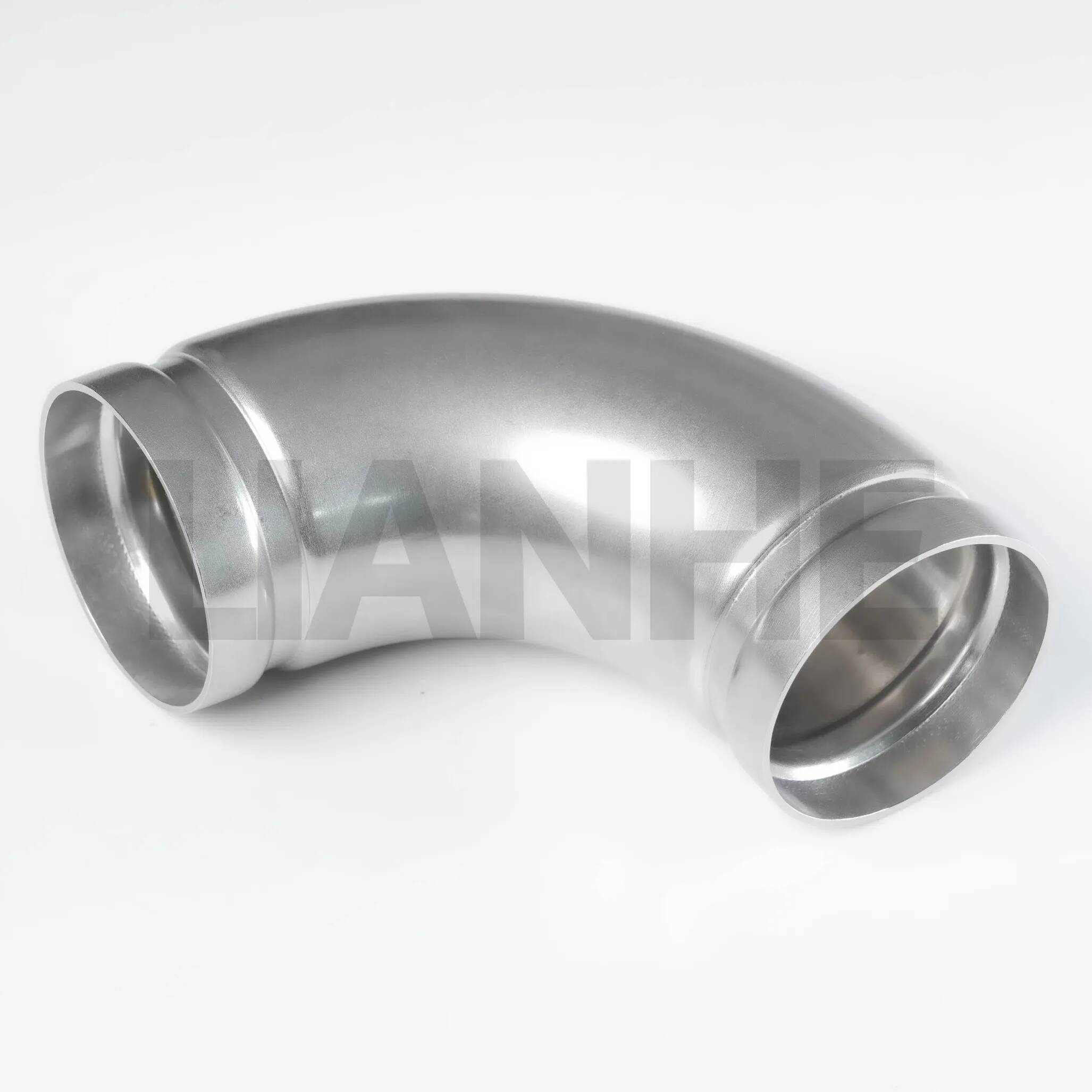

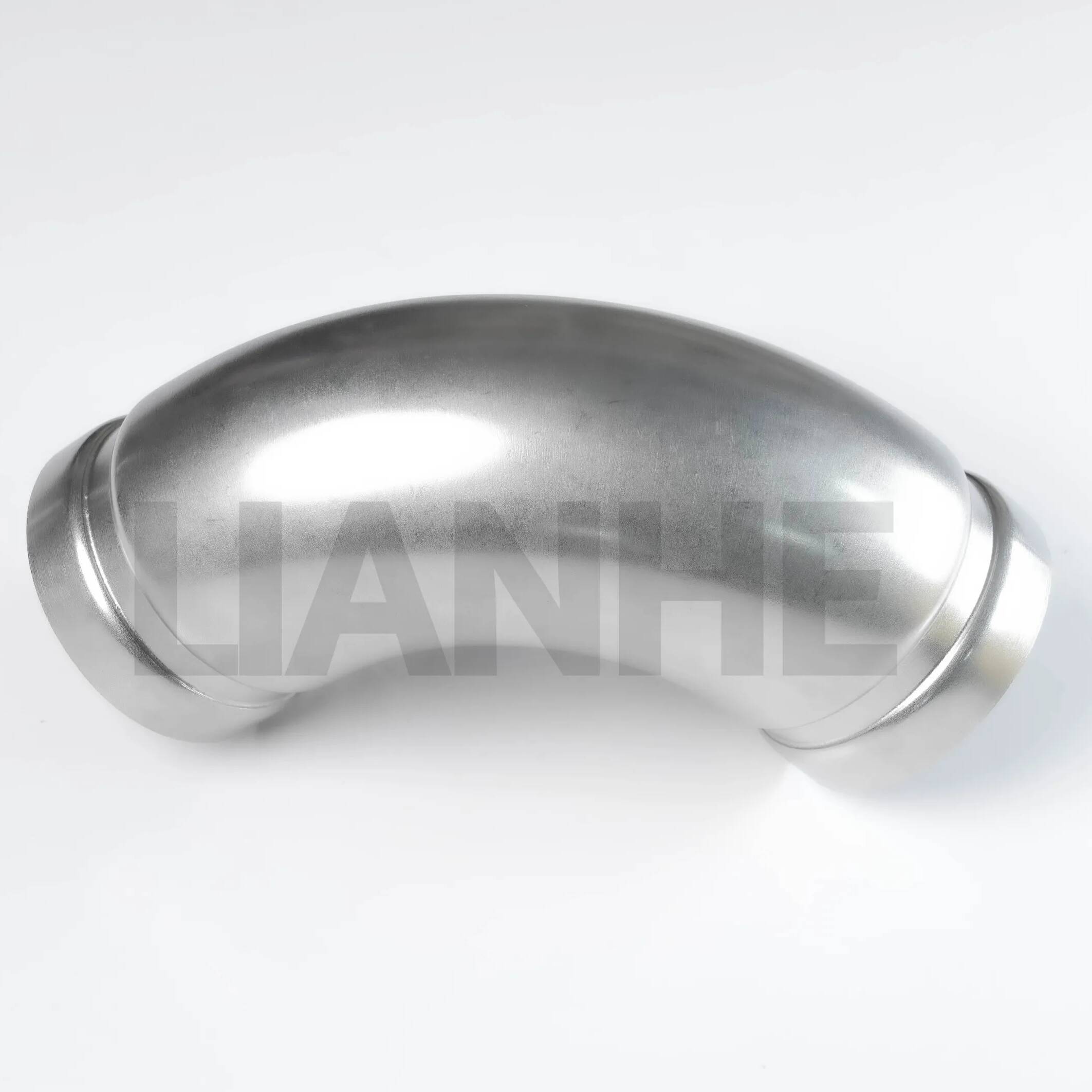

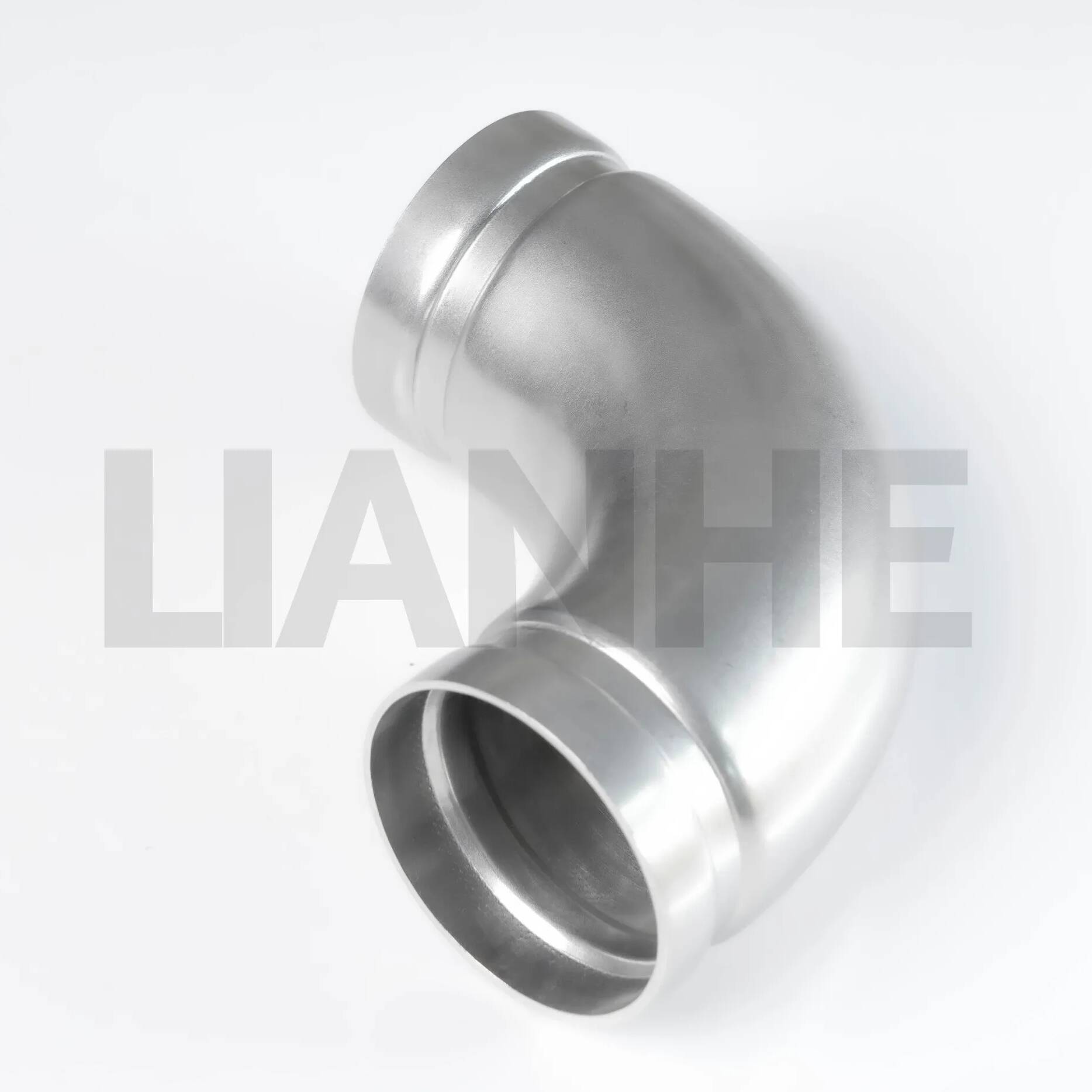

Les coudes à rainure 90D en acier inoxydable à haute résistance sont des raccords de tuyauterie haut de gamme conçus pour changer de direction dans les systèmes de tuyauterie rainurée tout en maintenant l'intégrité structurelle et l'efficacité du débit. Fabriqués en acier inoxydable 304 ou 316 sans soudure, ces coudes sont dotés de rainures conformes à la norme AWWA C606 et d'un rayon de 1,5D pour un écoulement laminaire fluide, ce qui les rend idéaux pour les applications lourdes nécessitant une résistance aux vibrations et une durabilité à la corrosion.

Caractéristiques

Construction robuste et sans couture:

Fabriqué en acier inoxydable extrudé ou forgé (304 pour usage général, 316 pour environnements difficiles), avec une épaisseur de paroi conforme au programme 40/80 et une limite d'élasticité ≥250 MPa.

Dimensions de la rainure (largeur : 12,7 mm, profondeur : 2,4 mm) usinées avec précision selon les normes AWWA C606 pour un engagement constant de l'accouplement.

Conception optimisée pour le flux:

Le rayon central 1,5D réduit la perte de pression de 30 % par rapport aux coudes à rayon court, avec un alésage interne poli (Ra ≤ 1,6 μm) minimisant les turbulences et l'accumulation de tartre.

L'angle de 90° offre un changement de direction optimal tout en répartissant les contraintes uniformément, adapté aux systèmes à haut débit (jusqu'à 1 000 GPM pour les coudes de 12").

Flexibilité d'installation:

Se connecte aux tuyaux rainurés à l'aide de raccords mécaniques (pas de soudure ni de filetage), permettant une installation rapide en quelques minutes avec des outils de base, réduisant ainsi les coûts de main d'œuvre de 40 %.

Disponible dans les tailles 2" à 48" NPS, avec des diamètres et des épaisseurs de paroi personnalisés pour des projets spéciaux.

Résistance environnementale:

La variante en acier inoxydable 316 résiste aux piqûres induites par les chlorures (critiques dans les applications marines et d'eau salée), avec une surface passivée protectrice prolongeant la durée de vie de 20 %.

Plage de température : -250°C à 800°C (avec joints appropriés), adapté aux liquides cryogéniques et aux conduites de vapeur à haute température.

Application

Parfait pour les systèmes de tuyauterie très demandés :

Protection incendie: Coudes conformes à la norme NFPA 20 dans les systèmes de gicleurs, garantissant un débit fiable dans les bâtiments commerciaux et les installations industrielles.

Traitement du pétrole et du gaz: Détournement du flux dans les pipelines de raffineries et les plates-formes offshore, avec 316 coudes répondant à la norme NACE MR0175 pour les environnements de gaz corrosifs.

Production d'électricité: Conduites de vapeur et de condensats dans les centrales thermiques, résistant aux changements rapides de température et aux cycles haute pression (jusqu'à 200 bar).

Traitement de l'eau: Systèmes d'évacuation des eaux usées et conduites de dosage de produits chimiques, avec coudes 304 conformes à la norme NSF 61 pour les applications sur eaux non corrosives.

FAQ

Q : Ces coudes peuvent-ils être utilisés dans des installations souterraines?

UN:Oui, mais utilisez un boîtier en polyéthylène ou un film anticorrosion pour une protection supplémentaire dans les sols corrosifs.

Q : Quelle est la pression de service maximale pour les coudes de type 80 ??

UN:Jusqu'à 300 PSI pour l'acier inoxydable 304 et 350 PSI pour l'acier inoxydable 316 à 20°C.

Q : Les rainures affectent-elles la pression nominale du coude?

UN:Non, la conception rainurée est conçue pour maintenir la pleine capacité de pression du système de tuyauterie lorsqu'il est correctement couplé.

Q : Puis-je peindre le coude à des fins esthétiques?

UN:Oui, utilisez des peintures à base d'époxy compatibles avec l'inox ; assurez-vous que la zone de la rainure reste non peinte pour un engagement correct de l'accouplement.
