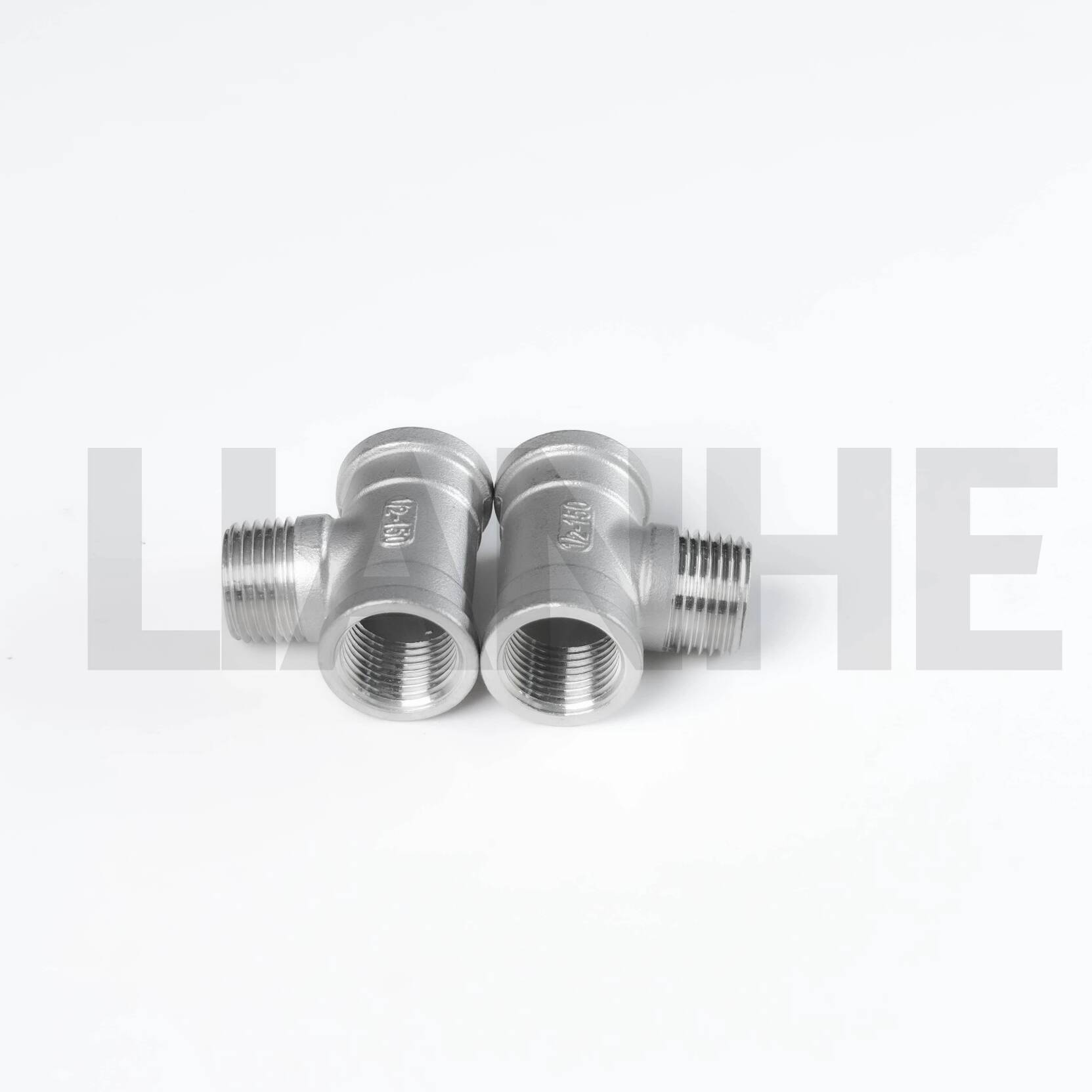

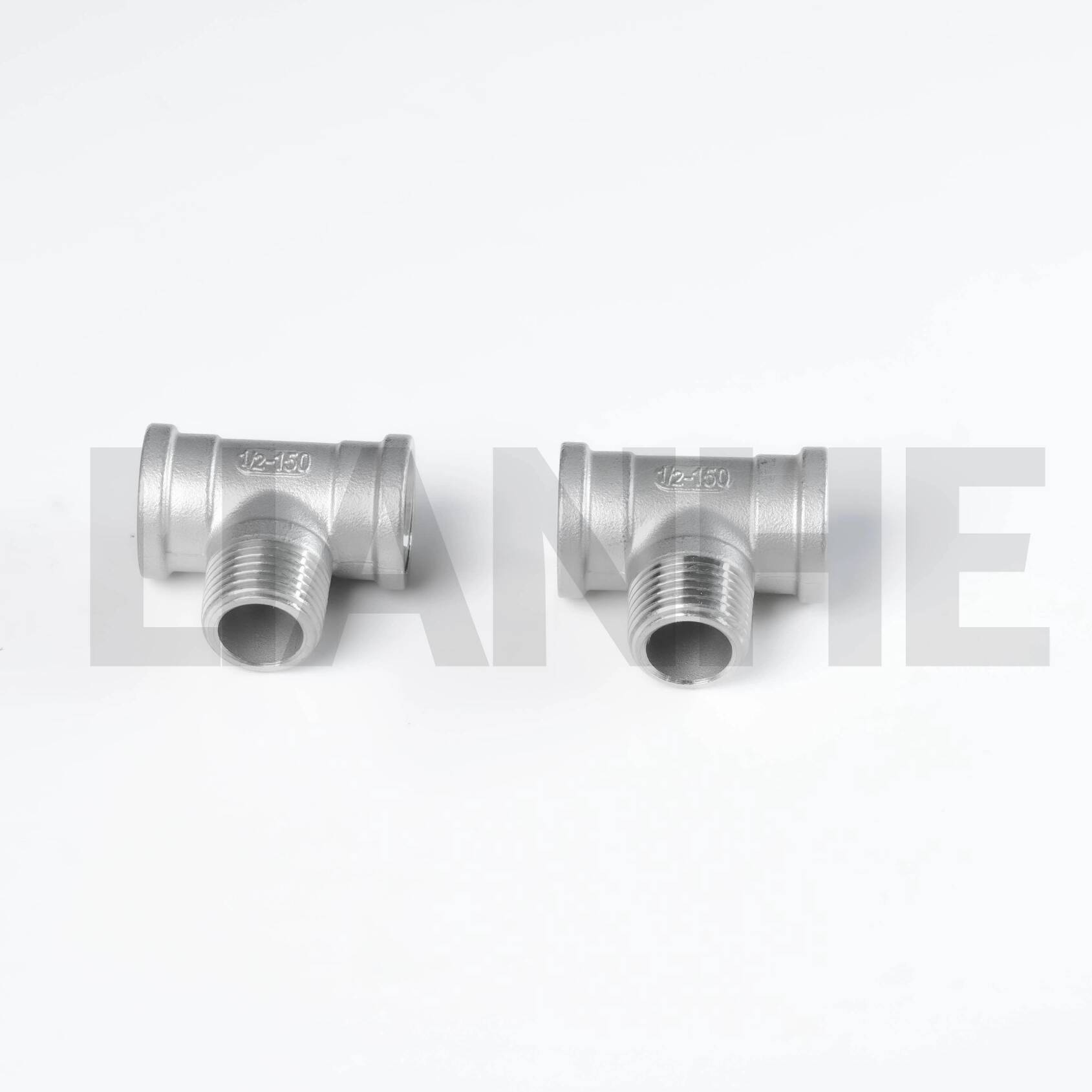

Le Té fileté F/M/F haute pression en acier inoxydable classe 150 est un raccord de tuyauterie polyvalent conçu pour créer des connexions à trois voies dans les systèmes de tuyauterie filetés, comprenant deux filetages NPT femelles et un filetage NPT mâle pour des configurations de dérivation flexibles. Construit en acier inoxydable 304 ou 316, ce té offre une solution robuste pour les applications moyenne pression nécessitant une distribution de débit fiable.
Configuration de threads mixtes:
Deux filetages femelles NPT (F) sur la conduite principale et un filetage mâle NPT (M) sur la dérivation (ou vice versa), permettant une connexion directe aux vannes, tuyaux et instruments sans adaptateurs.
Filetages conformes à la norme ANSI B1.20.1 (cône à 60°), évalués pour des pressions de service allant jusqu'à 300 PSI (classe 150) avec un produit d'étanchéité approprié (ruban PTFE ou pâte à tube).
Conception structurelle renforcée:
Une paroi plus épaisse à la jonction des embranchements (paroi principale 1,3x) résiste aux coups de bélier, réduisant ainsi le risque de déformation dans les systèmes à haut débit (par exemple, 400 GPM pour un té de 3").
La surface interne lisse (Ra ≤1,6 μm) minimise les turbulences, avec un angle de dérivation de 90° pour une distribution équilibrée du débit.
Matériau et performances:

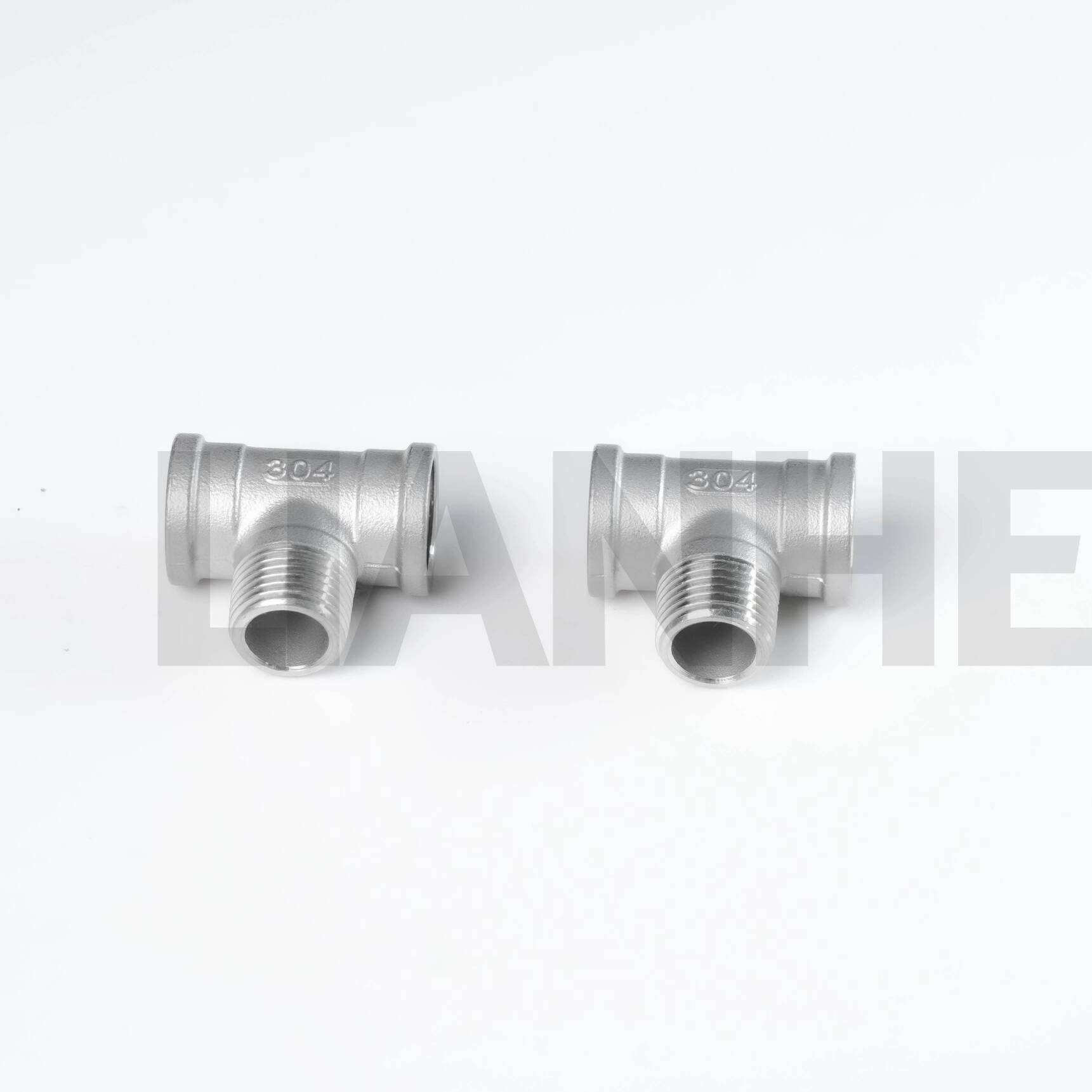

Acier inoxydable 304 (ASTM A312) pour usage industriel général ; Acier inoxydable 316 (ASTM A316) pour environnements corrosifs, avec plage de température de -20°C à 180°C.
L'épaisseur de paroi Schedule 40 garantit la durabilité dans les applications à pression modérée, avec une résistance à la traction minimale de 515 MPa.
Conformité et polyvalence:
Conforme aux normes ASME B16.11 et MSS SP-83, disponible dans les tailles 1/8" à 4" NPS, avec des options de té égal (tous les filetages de même taille) et de té réduit (branche plus petite).
Parfait pour les branchements filetés dans les systèmes industriels et commerciaux :
Réseaux d'air comprimé: Création de connexions entre les conduites d'air principales et les filtres, sécheurs et outils pneumatiques en usine, avec de l'acier inoxydable 304 résistant à la corrosion par l'humidité.
Systèmes de chauffage hydroniques: Distribue de l'eau chaude des chaudières aux radiateurs dans les bâtiments commerciaux, avec un indice de classe 150 adapté aux systèmes de pression de 150 PSI.
Laboratoires chimiques: Branchement des conduites d'alimentation en produits chimiques vers les réacteurs et les analyseurs, en acier inoxydable 316 résistant à l'exposition aux acides doux et aux solvants.
Plomberie marine: Raccordement des conduites d'eau douce et d'eaux usées sur les navires, avec de l'acier inoxydable 316 résistant à la vapeur d'eau salée et aux vibrations.
Q : Quelle est l'orientation standard du filetage pour le té F/M/F?
UN:Généralement, deux filetages femelle sur l'entrée/sortie et mâle sur la dérivation, mais des orientations personnalisées sont disponibles pour des applications spécifiques.
Q : Ce té peut-il être utilisé avec des raccords de tubes évasés?
UN:Non, conçu pour les filetages NPT ; utilisez un adaptateur évasé vers NPT pour la compatibilité avec les systèmes de tubes évasés.
Q : Comment empêcher le produit d'étanchéité pour filetage de pénétrer dans le pipeline?
UN:Appliquez le mastic 1 à 2 filets en arrière de l'extrémité pour éviter toute extrusion dans le chemin d'écoulement, en particulier dans les tés de petit diamètre.
Q : Le té est-il adapté aux environnements à fortes vibrations?
UN:Oui, mais utilisez des rondelles de contre-écrou ou un composé frein-filet pour éviter les connexions desserrées, en particulier dans les canalisations montées sur des machines.
Ce raccord en acier inoxydable offre des performances fiables et constitue un composant essentiel pour les systèmes de canalisations durables et étanches. Contactez-nous dès aujourd'hui pour un échantillon gratuit ou pour discuter de vos besoins de personnalisation.
